| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | SKYLYNN or OEM, ODM |
| प्रमाणन: | ISO, ROHS, CE |
| न्यूनतम आदेश मात्रा: | 10PCS |
| पैकेजिंग विवरण: | पीपी बैग, भीतरी बॉक्स, बाहरी बॉक्स |
| प्रसव के समय: | 2-7 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी, पश्चिम संघ |
| आपूर्ति की क्षमता: | 800,000 |
| प्रतिरूप संख्या।: | एफटीटीए फील्ड संलग्नक | वितरण: | ठगना |
|---|---|---|---|
| उद्गम देश: | शेन जेन | काफी मजबूत: | 1200N . के तहत काम करना |
| फाइबर डिवाइड: | पीएलसी या ब्याह आस्तीन | मानक: | आईईसी 61753-1 |
| प्रमुखता देना: | FTTA फाइबर ऑप्टिक वितरण बॉक्स,FTTX फाइबर ऑप्टिक वितरण बॉक्स,ऑप्टिकल फाड़नेवाला बॉक्स IEC 61753-1 |
||

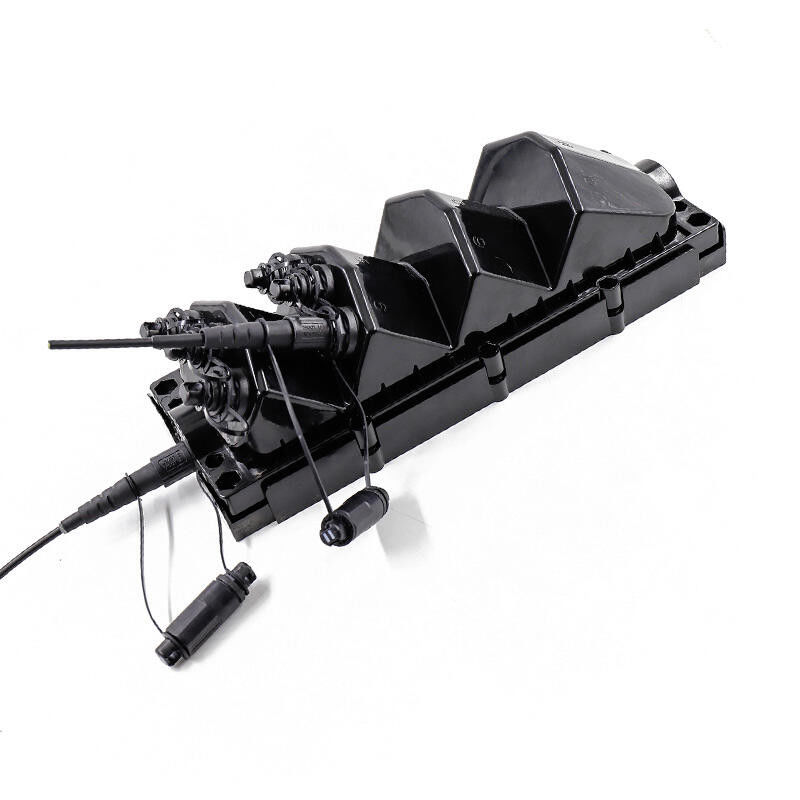

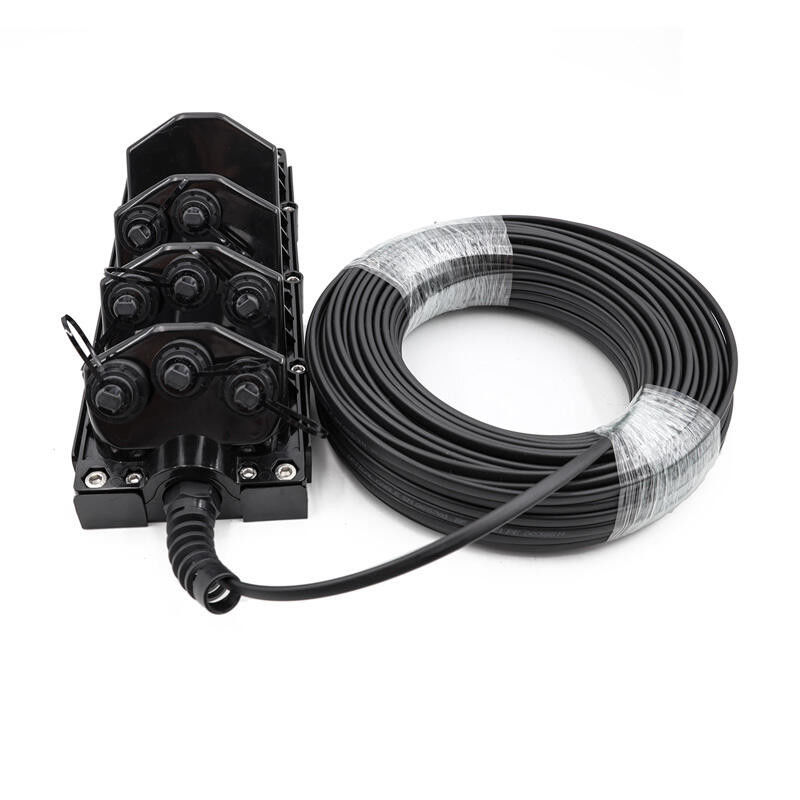

FTTX संलग्नक बाहरी उपयोग के लिए एक नया आर्थिक फाइबर वितरित समाधान है।पारंपरिक उत्पादों की तुलना करें, FTTX संलग्नक संचालित करना आसान है और इसमें उच्च संगतता है।इसका उपयोग विभिन्न परिस्थितियों के आधार पर वॉल-माउंटिंग, एरियल इंस्टॉलेशन या होल्डिंग पोल इंस्टॉलेशन के लिए किया जा सकता है। एफटीटीएक्स एनक्लोजर का उपयोग न केवल एफटीटीएच क्षेत्र में किया जाता है, बल्कि एफटीटीए या अन्य कठोर वातावरण में भी किया जाता है।
उच्च संगतता: ODVA, Hconn (OptiTap संगत), मिनी SC, ODC, PTLC, PTMPO या पावर एडॉप्टर को इकट्ठा किया जा सकता है।
फैक्ट्री-सील्ड या फील्ड असेंबली।
काफी मजबूत: लंबे समय तक 1200N खींचने वाले बल के तहत काम करना।
सिंगल या मल्टी-फाइबर कठोर कनेक्टर के लिए 2 से 12 पोर्ट तक।
फाइबर डिवाइड के लिए पीएलसी या स्प्लिस स्लीव के साथ उपलब्ध है।
IP68 वाटरप्रूफ रेटिंग।
वॉल-माउंटिंग, एरियल इंस्टॉलेशन या होल्डिंग पोल इंस्टॉलेशन।
कम कोण सतह और ऊंचाई सुनिश्चित करें कि संचालन करते समय कोई कनेक्टर हस्तक्षेप नहीं कर रहा है।
आईईसी 61753-1 मानक से मिलें।
लागत प्रभावी: 40% परिचालन समय बचाएं।
1. एफटीटीएच क्षेत्र
पारंपरिक समाधान ओएनयू या एफडीएच (ऑप्टिकल नेटवर्क यूनिट/फाइबर डिस्ट्रीब्यूशन हब) का उपयोग करते हैं, जब ट्रंक ऑप्टिकल केबल हवेली और विला के बाहर आती है।FTTX संलग्नक ONU या FDH की जगह ले सकता है क्योंकि इसमें फाइबर वितरण कार्य है।अंदर, इसे 2-4 पीसी 1 * 8 या 1 * 16 पीएलसी तय किया जा सकता है, और 24 पीसी फाइबर स्प्लिस सुरक्षा आस्तीन लगाया जा सकता है।1-48F IP67 पूर्व-इकट्ठे जलरोधक कनेक्टर के साथ संभोग के बाद, FTTX संलग्नक प्रत्येक हवेली और विला या कम वोल्टेज साइलो को सीधे जोड़ सकता है।इसे मकानों और विलाओं के बाहर, या पोल स्थापना धारण करके ठीक किया जा सकता है।FTTX संलग्नक कम कनेक्टिंग नोड के माध्यम से सिग्नल हानि को कम कर सकता है।कारखाने में पूर्व-इकट्ठे एफटीटीएक्स संलग्नक के लिए, फाइबर स्प्लिस ऑपरेशन के कारण इसे उच्च कौशल ऑपरेटर की आवश्यकता नहीं है।स्थापना दक्षता को 40% तक बढ़ाया जा सकता है।
2. एफटीटीए क्षेत्र
परंपरागत रूप से, रिमोट रेडियो यूनिट (आरआरयू) और बिल्डिंग बेस बैंड यूनिट (बीबीयू) ऑप्टिकल फाइबर केबल से जुड़े, स्टार नेटवर्क टोपोलॉजी का गठन किया।प्रत्येक आरआरयू को बीबीयू के लिए एक डुप्लेक्स आउटडोर केबल लिंक की आवश्यकता होती है।स्थापना के लिए अधिक समय की आवश्यकता होगी और लागत अधिक होगी। एफटीटीएक्स संलग्नक एक एकत्रीकरण/डिमार्क बॉक्स के रूप में काम करता है, आरआरयू और बीबीयू को एक साथ जोड़ता है।बीबीयू से लेकर एफटीटीएक्स एनक्लोजर तक, केवल एक मल्टी-फाइबर हाइब्रिड केबल की जरूरत होती है।फिर FTTX संलग्नक IP67 पूर्व-इकट्ठे जलरोधक केबल असेंबलियों के माध्यम से प्रत्येक RRU में फाइबर को विभाजित करता है।आरआरयू एफटीटीएक्स संलग्नक पर इकट्ठे पावर कनेक्टर के माध्यम से बिजली प्राप्त कर सकता है। यह अनावश्यक दोहराव से बच सकता है।
3. ट्रंक केबल कनेक्टिंग

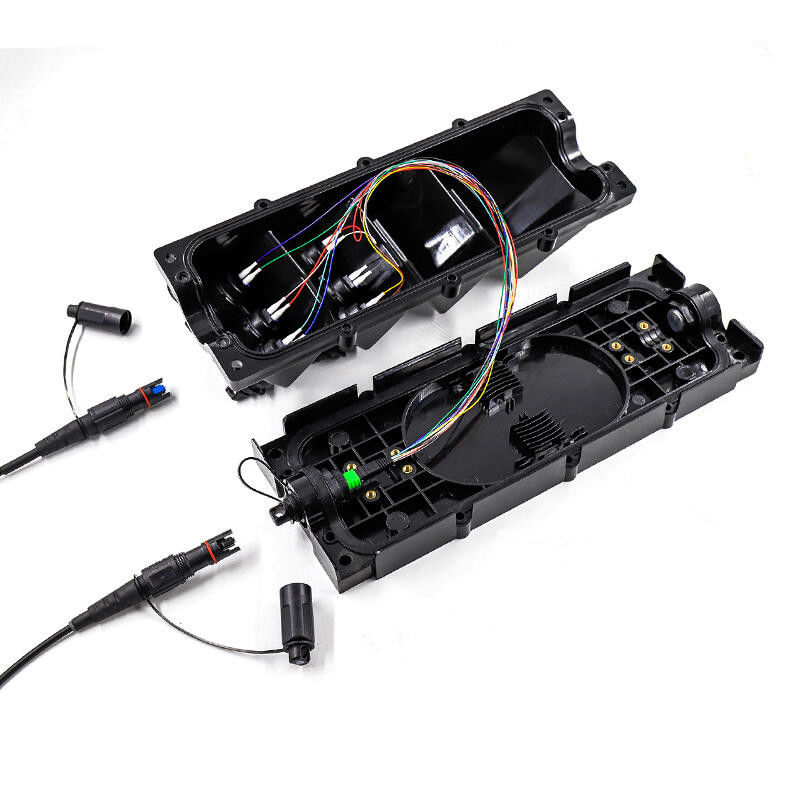

प्रत्येक ड्रम केबल की लंबाई सीमित होने के कारण ट्रंक केबल को बार-बार फ्यूजन वेल्ड करने की आवश्यकता होती है।इसलिए कनेक्टिंग पॉइंट कमजोर है और इसे बहुत अच्छी तरह से संरक्षित करने की आवश्यकता है।जब ट्रंक केबल एफटीटीएक्स एनक्लोजर में आती है, तो इसे टोरसन प्रूफ केबल ग्रंथि (प्लास्टिक या धातु प्रकार) द्वारा सील और तय किया जाएगा।5mm-14mm आउट डायमीटर केबल के लिए, FTTX एनक्लोजर में फिट होने के लिए अलग-अलग एक्सेसरीज हैं।ट्रंक केबल झुकने पर टोरसन ग्रंथि तनाव मुक्त कर सकती है और फाइबर को तोड़ने से बचाती है।एफटीटीएक्स संलग्नक के अंदर, मुख्य केबल और ताकत सदस्य फास्टनर द्वारा तय किए गए थे, जो सुनिश्चित करते हैं कि बॉक्स 1200N खींचने वाले बल को लंबे समय तक खड़ा कर सकता है।स्प्लिस सुरक्षा आस्तीन (अधिकतम 24 पीसी) और पीएलसी (अधिकतम 2 पीसी) शरीर पर तय किया जा सकता है, जो एफटीटीएक्स संलग्नक फाइबर को बहुत आसान विभाजित करता है।बेस केस पर एंटी-स्किड डिज़ाइन, जो सुनिश्चित करता है कि FTTX संलग्नक तार / पोल को मजबूती से रखता है।
4. पूर्वेक्षण या सैन्य संचार
पूर्वेक्षण या सैन्य संचार करते समय केबल को बार-बार दोहराया जाएगा।सामान्य कनेक्टर और केबल बार-बार खड़े नहीं हो सकते हैं और उच्च शक्ति खींच और पुन: उपयोग कर सकते हैं।FTTX संलग्नक के अंदर, बख़्तरबंद केबल और ताकत सदस्य फास्टनर द्वारा तय किए गए थे, जो सुनिश्चित करते हैं कि बॉक्स 1200N खींचने वाले बल को लंबे समय तक खड़ा कर सकता है।यह क्षेत्र उपयोग के लिए बहुत उपयुक्त है, विशेष रूप से स्टार नेटवर्क संचार में।उच्च शक्ति सामग्री और चाप इंटरफ़ेस डिज़ाइन सुनिश्चित करते हैं कि झटके झेलने पर FTTX संलग्नक असामान्य रूप से काम करता है।
|
आयाम एल * डब्ल्यू * एच |
365*137*90mm बिना कवर 375*142*120mm कवर के साथ |
|
प्रवेश संरक्षण |
आईपी67 |
|
तापमान की रेंज |
-40~+80° |
|
केबल ताकत सदस्य |
बख़्तरबंद या कोई नहीं बख़्तरबंद |
|
केबल प्रकार |
हाइब्रिड या कोई नहीं हाइब्रिड |
|
गोल केबल ओडी |
5.0 मिमी से 14 मिमी |
|
फ्लैट केबल आयाम |
4.6 * 8.9 मिमी |
|
केबल जैकेट सामग्री |
एलएसझेडएच, टीपीयू या पीई |
|
झुकने त्रिज्या |
20डी |
|
केबल क्रश प्रतिरोध |
200N / सेमी लंबी अवधि |
|
तन्यता ताकत |
1200N लंबी अवधि |
|
यूवी प्रतिरोध |
आईएसओ 4892-3 |
|
अग्नि सुरक्षा रेटिंग |
उल 94-वी0 |
|
पीएलसी की संख्या |
1-2 पीसीएस |
|
सुरक्षा आस्तीन की संख्या |
1-24PCS |
