| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | SKYLYNN or OEM, ODM |
| प्रमाणन: | ISO, ROHS, CE |
| न्यूनतम आदेश मात्रा: | 10PCS |
| पैकेजिंग विवरण: | पीपी बैग, भीतरी बॉक्स, बाहरी बॉक्स |
| प्रसव के समय: | 2-7 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी, पश्चिम संघ |
| आपूर्ति की क्षमता: | 800,000 |
| प्रतिरूप संख्या।: | वीएफएल-2105 | वितरण: | ठगना |
|---|---|---|---|
| प्रमुखता देना: | विजुअल फॉल्ट लोकेटर 30mw,VFL विजुअल फॉल्ट लोकेटर,ऑप्टिकल फॉल्ट लोकेटर 650nm |
||

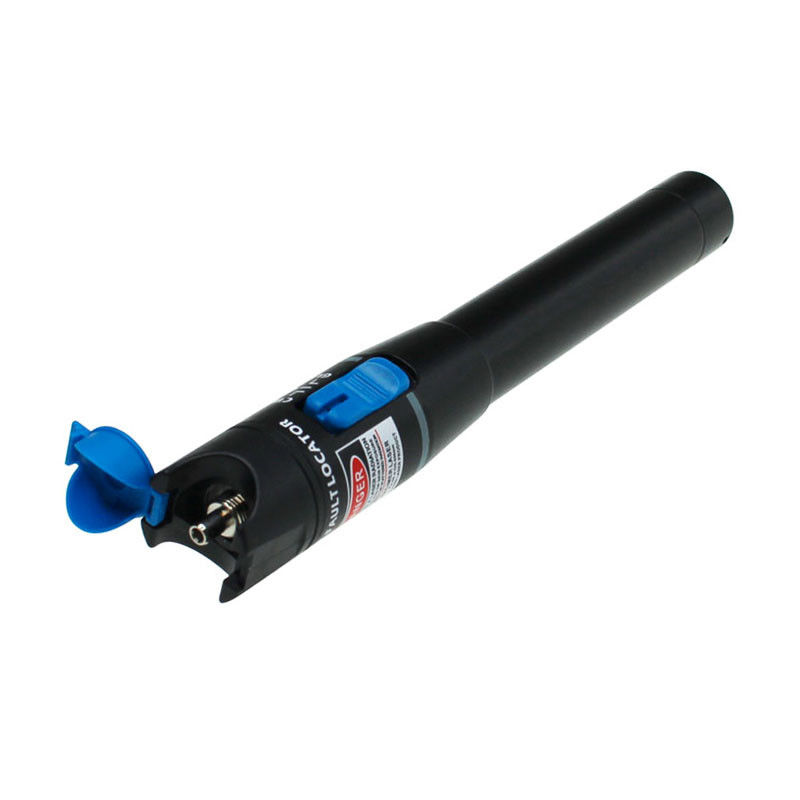

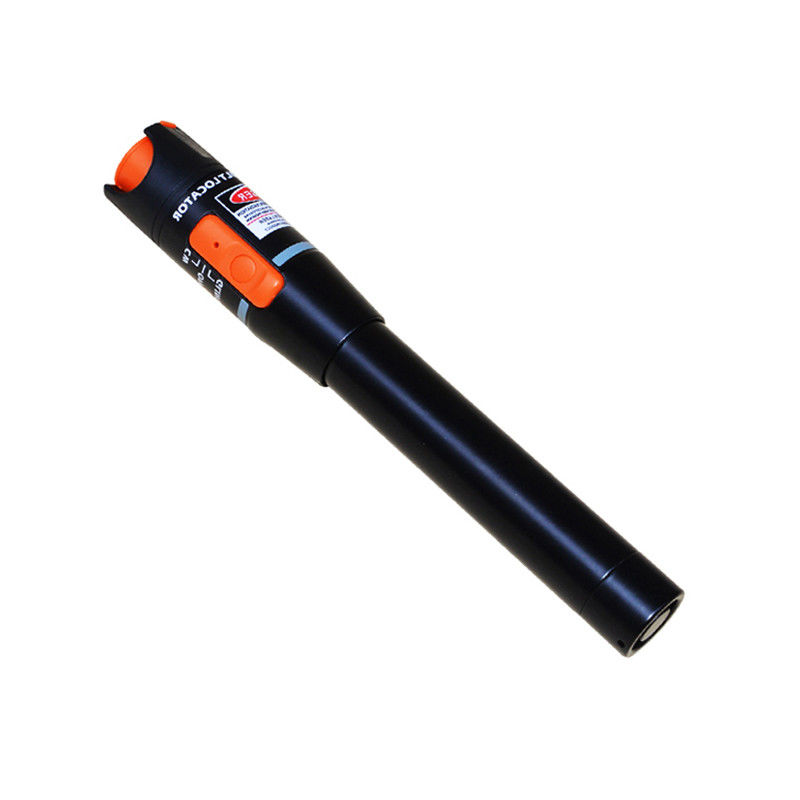

विजुअल फॉल्ट लोकेटर अब ऑप्टिकल फाइबर का पता लगाने, फाइबर निरंतरता की जांच करने और फाइबर ऑप्टिक केबल में ब्रेक, खराब स्प्लिस और तंग, तेज मोड़ जैसे दोषों को खोजने के लिए सबसे अधिक उपयोग किए जाने वाले फाइबर ऑप्टिक परीक्षण उपकरणों में से एक है।सबसे लोकप्रिय विजुअल फॉल्ट लोकेटर पेन शेप वीएफएल और हैंड-हेल्ड वीएफएल हैं, जिन्हें क्रमशः निम्नलिखित चित्र में दिखाया गया है।चाहे नए फाइबर लिंक स्थापित करें या किसी मौजूदा नेटवर्क का समस्या निवारण करें, जितनी तेज़ी से आप किसी समस्या का पता लगा सकते हैं, उतनी ही तेज़ी से आप उसे ठीक कर सकते हैं।फाइबर ऑप्टिक केबल में कम समय में दोषों का पता लगाने के लिए, ओटीडीआर (ऑप्टिकल टाइम-डोमेन रिफ्लेक्टरोमीटर) जैसे फाइबर ऑप्टिक केबल के दोषों का पता लगाने के लिए विभिन्न फाइबर ऑप्टिक परीक्षकों को आमंत्रित किया जा रहा है।हालाँकि, परीक्षण के दौरान OTDR का मृत क्षेत्र है।एक अन्य सरल और उपयोगी परीक्षक जो ओटीडीआर डेड जोन में काम कर सकता है, आमतौर पर ओटीडीआर के सहायक के रूप में काम करने के लिए इस्तेमाल किया जा रहा है।इसे वीएफएल (विजुअल फॉल्ट लोकेटर) के रूप में जाना जाता है जो कुछ स्थितियों में समय बचाने के तरीके में फाइबर ऑप्टिक केबल में दोषों का पता लगाने के लिए अकेले भी काम कर सकता है।
650nm पर चमकदार लाल लेजर।
स्पंदित और सीडब्ल्यू ऑपरेशन।
मानक एए क्षारीय बैटरी।
टूटे हुए बिंदु का तेजी से पता लगाएं।
बीहड़ और निविड़ अंधकार डिजाइन।

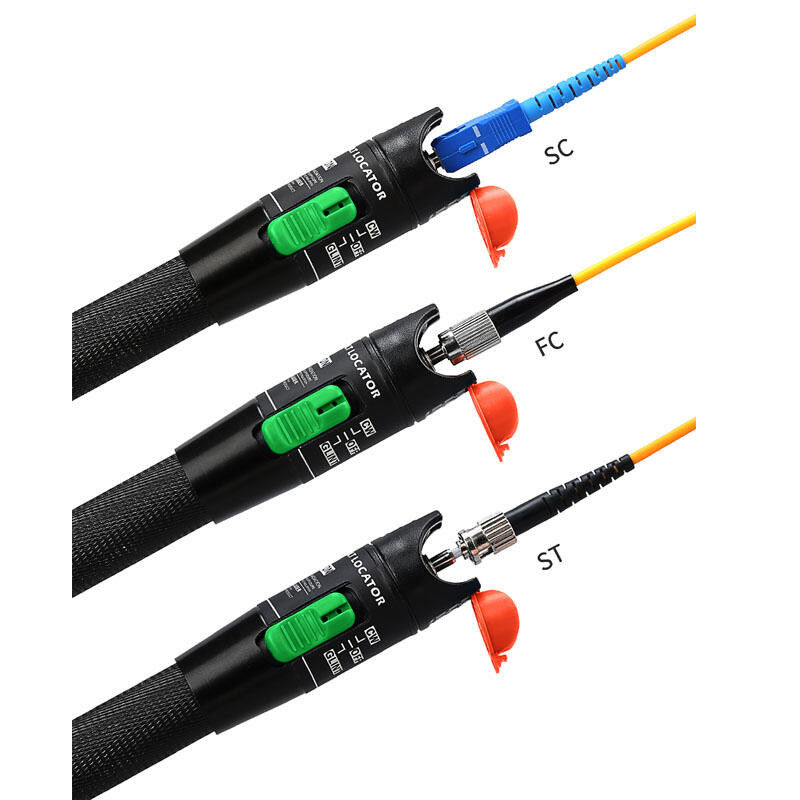

2.5 मिमी यूनिवर्सल कनेक्टर।
वीएफएल का उपयोग करना बहुत आसान है।VFL का उपयोग करने के चरण निम्नानुसार दिए गए हैं:
चरण एक: परीक्षण फाइबर केबल के दोनों सिरों से प्लास्टिक कनेक्टर कवर को हटा दें।
चरण दो: फाइबर ऑप्टिक विजुअल फॉल्ट लोकेटर को फाइबर के एक छोर से कनेक्ट करें।परीक्षक बटन दबाएं और देखें कि फाइबर के दूसरे छोर से प्रकाश निकलता है।यह फाइबर लिंक की निरंतरता का एक सरल संकेत देता है।
चरण तीन: कई अन्य तंतुओं के साथ दोहराएं।प्रकाश की जाँच करें जिसे एक दोषपूर्ण ब्याह से रिसते हुए देखा जा सकता है।यह खराब जोड़ों या जोड़ों पर दृश्य दोष खोजने का एक आसान तरीका बता सकता है।
चरण चार: सभी उपकरणों को डिस्कनेक्ट करें, प्लास्टिक के कवर को वापस कनेक्टर के सिरों पर रखें और सब कुछ उस स्थिति में लौटा दें, जो आपने व्यावहारिक शुरू करने से पहले किया था ताकि अगला समूह पूरी तरह से व्यावहारिक रूप से पूरा कर सके।
|
उत्पाद |
वीएफएल-2105 |
|
निर्गमन शक्ति* |
>10mW |
|
गतिशील दूरी** |
>10किमी |
|
वेवलेंथ |
650 एनएम ± 20 एनएम |
|
ऑपरेशन मोड |
स्पंदित (2 हर्ट्ज) और सीडब्ल्यू |
|
योजक |
2.5 मिमी यूपीपी (या 1.25 मिमी यूपीपी अनुकूलित करें) |
|
आकार (एच * डब्ल्यू * डी) |
175 मिमी * 26 मिमी * 26 मिमी |
|
वज़न |
80 जी |
1. FOD1205H 650nm ऑप्टिकल पावर मीटर द्वारा परीक्षण किया गया
2. मानव आंखें मिन।संवेदनशीलता -120dBm, और फाइबर में 650nm की 10dB/km हानि
