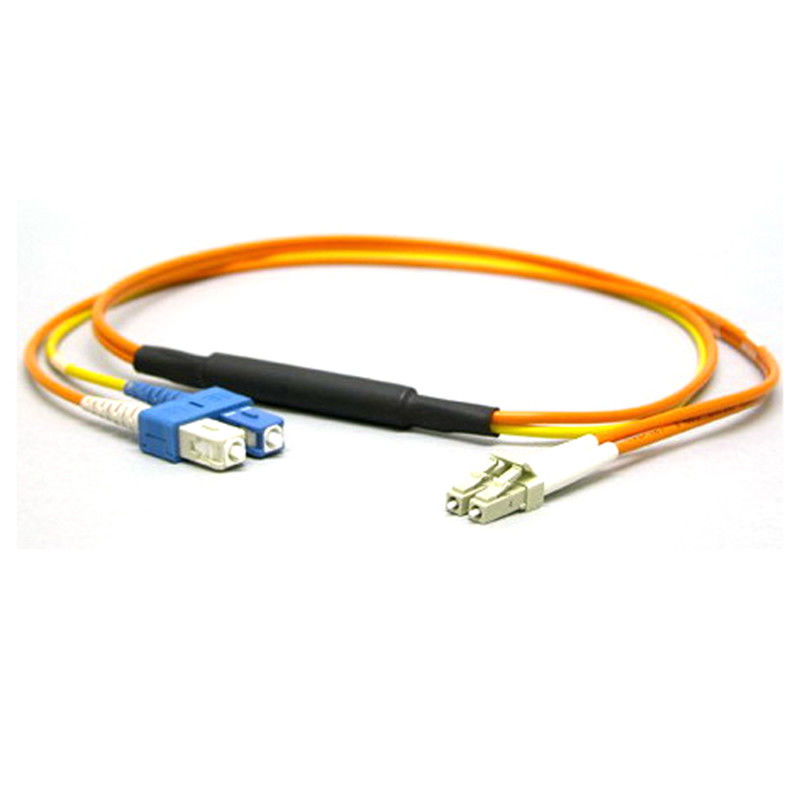

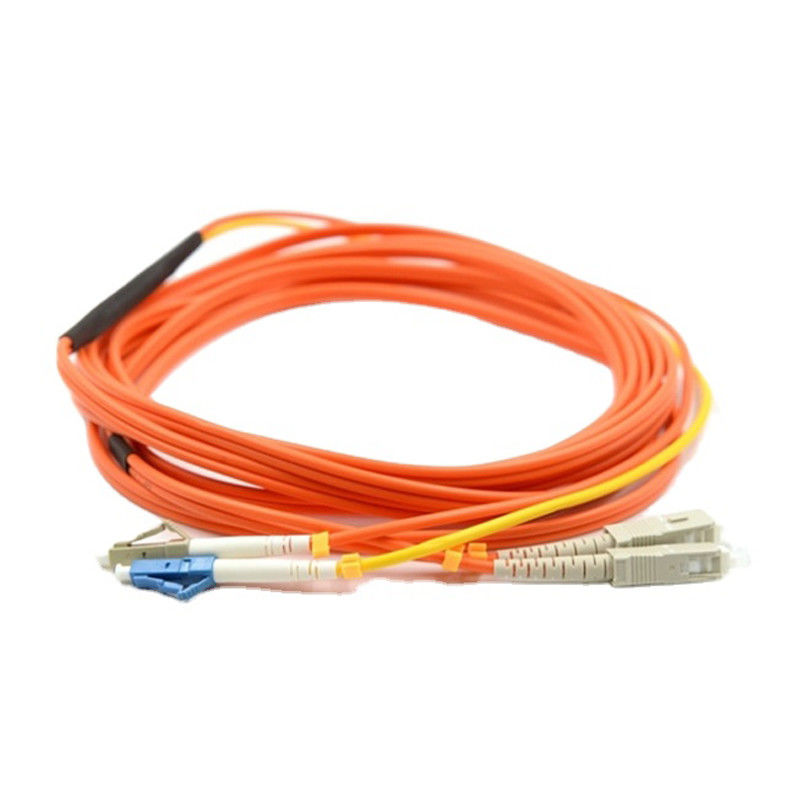

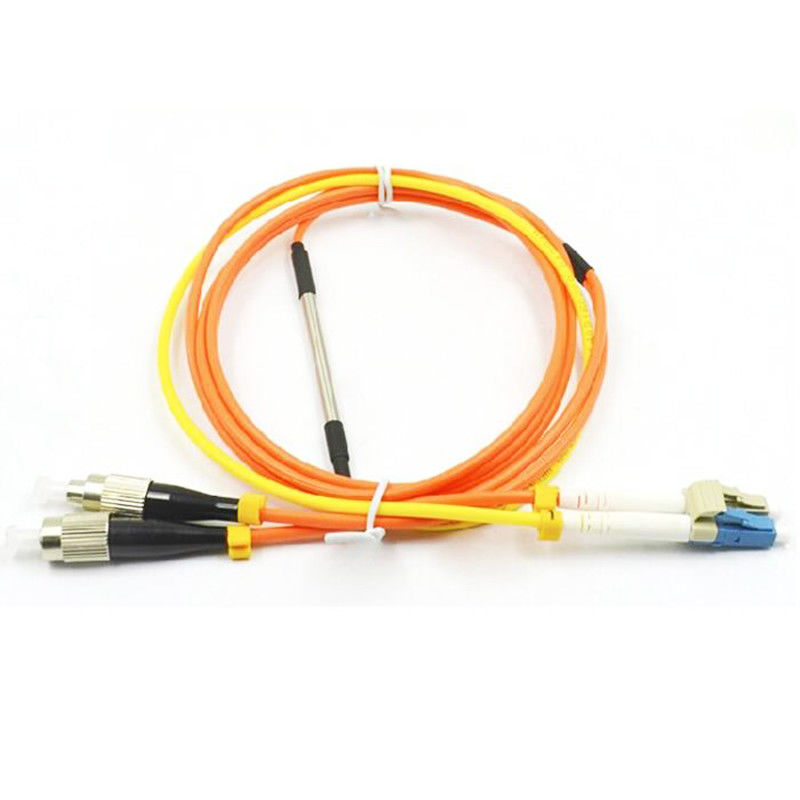

ऑप्टिकल फाइबर पैच कॉर्ड मल्टीमोड से सिंगलमोड मोड कंडीशनिंग फाइबर पैच लीड

मोड- कंडीशनिंग पैचकॉर्ड्स

विवरण

मोड कंडीशनिंग पैचकॉर्ड को गीगाबिट ईथरनेट 1000BASE-LX समाधान में उपयोग के लिए डिज़ाइन किया गया है।

इस डुप्लेक्स पैच कॉर्ड में दो छोरों में से एक में मल्टीमोड फाइबर कनेक्शन के लिए सिंगल-मोड फाइबर ऑफसेट के साथ प्रत्येक छोर पर कनेक्टर होते हैं।यह आईईईई 802.3z अनुप्रयोग मानक के अनुरूप है।गीगाबिट ईथरनेट के लिए -LX 1300 एनएम ट्रांसीवर मॉड्यूल का उपयोग करने की अनुमति देने के लिए यह पैच कॉर्ड आवश्यक है।
मोड कंडीशनिंग पैच कॉर्ड की लंबाई 2 मीटर से 5 मीटर के बीच होती है।इन पैचकार्डों की लंबाई इन सीमाओं से बाहर होना व्यावहारिक नहीं है।
एक मोड कंडीशनिंग पैच कॉर्ड कई संकेतों को समाप्त करता है।

विशेषताएं

• सिंगलमोड एलसी जीबीआईसी को मल्टीमोड एससी पैच पैनल में कनवर्ट करता है

• 62.5/125 और 8.3/125

• सिग्नल हानि को ऑफसेट करके MMF पर 1000Base-LX गिगाबिट ईथरनेट चलाएं

• SC पैच बे के साथ मल्टीमोड फाइबर बैकबोन पर LC GBIC सिंगलमोड ट्रांसीवर का उपयोग करें

• मल्टीमोड फाइबर के केंद्र से सिंगलमोड लेजर लॉन्च को ऑफ़सेट करता है

• आजीवन सीमित वारंटी

मोड कंडीशनिंग केबल कैसे काम करता है
इस कंडीशनिंग फाइबर ऑप्टिक पैच कॉर्ड की आवश्यकता Gigabit ईथरनेट के लिए उपयोग किए जाने वाले LX या लॉन्ग-वेव (1300nm) ट्रांसीवर मॉड्यूल की सिंगल-मोड लॉन्च प्रकृति के कारण है।

मल्टीमोड फाइबर के केंद्र में सिंगल-मोड लेजर लॉन्च करने से कई सिग्नल उत्पन्न हो सकते हैं जो फाइबर के दूसरे छोर पर रिसीवर को भ्रमित करते हैं।

उस स्थिति में, एक मोड कंडीशनिंग पैच कॉर्ड एकल-मोड लॉन्च को मल्टीमोड फाइबर के केंद्र से दूर ऑफसेट करने की अनुमति देकर इन कई संकेतों को समाप्त कर देता है।

यह ऑफ़सेट पॉइंट एक लॉन्च बनाता है जो सामान्य मल्टीमोड एलईडी लॉन्च के समान होता है।(नीचे आरेख देखें)

मोड कंडीशनिंग केबल कैसे स्थापित करें
यदि आपका गीगाबिट एलएक्स स्विच एससी या एलसी कनेक्टर से लैस है, तो कृपया केबल के पीले पैर (सिंगलमोड) को ट्रांसमिट साइड से और ऑरेंज लेग (मल्टीमोड) को उपकरण के प्राप्त पक्ष से कनेक्ट करना सुनिश्चित करें।

यह आवश्यक है कि इस विन्यास को दोनों सिरों पर बनाए रखा जाए। ट्रांसमिट और रिसीव की अदला-बदली केवल केबल प्लांट की तरफ ही की जा सकती है। (नीचे चित्र देखें)

विनिर्देश
