ओपीजीडब्ल्यू केबल के लिए पूर्वनिर्मित तनाव क्लैंप

विवरण

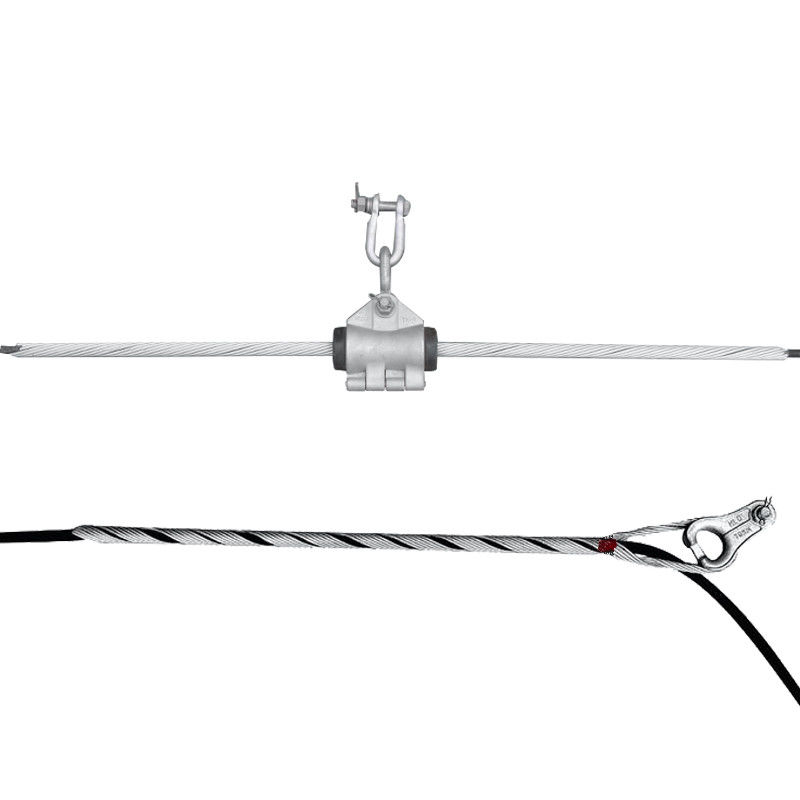

तनाव क्लैंप को ओपीजीडब्ल्यू केबल्स और तन्यता ध्रुवों (या टावरों) को जोड़ने के लिए डिज़ाइन किया गया है।कवच की छड़ें OPGW केबलों की रक्षा कर सकती हैं और उन्हें कुशनिंग प्रदान कर सकती हैं।आर्मर रॉड्स का विशेष डिज़ाइन यह सुनिश्चित करता है कि टेंशन क्लैम्प्स OPGW केबलों पर अनुचित तनाव पैदा नहीं कर सकते हैं, ताकि केबल सिस्टम का सामान्य जीवनकाल सुनिश्चित हो सके।

हेलिकल टेंशन सेट OPGW का उपयोग मुख्य रूप से टेंशन टॉवर / पोल, कॉर्नर टॉवर / पोल और टर्मिनल टॉवर / पोल पर 160KN RTS से कम केबल की स्थापना के लिए किया जाता है।OPGW हेलिकल टेंशन सेट के एक पूरे सेट में एल्युमिनियम एलॉय या एल्युमिनियम या एल्युमिनियम-क्लैड स्टील डेड-एंड, स्ट्रक्चरल रीइन्फोर्सिंग रॉड्स, सपोर्टिंग फिटिंग्स और ग्राउंडिंग वायर क्लैम्प्स आदि शामिल हैं।

संरचना और सामग्री

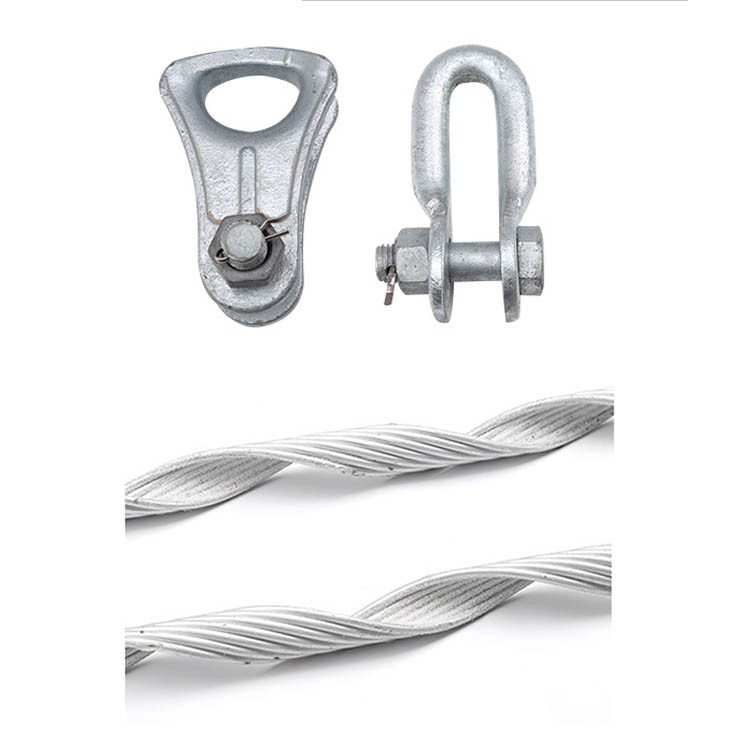

बेड़ी------------- गर्म डुबकी गैल्वेनाइज्ड स्टील।हथकड़ी तन्यता पोल (या टॉवर) पर बन्धन क्लैंप के साथ जुड़ा हुआ है।

समानांतर प्लेट------ गर्म डुबकी गैल्वेनाइज्ड स्टील।समानांतर प्लेट थिम्बल और यू-हथकड़ी से जुड़ा हुआ है।

नोक------------ गर्म गैल्वेनाइज्ड कास्ट स्टील।थिम्बल को सुरक्षा और कनेक्टेड के लिए प्रीफॉर्मेड डेड एंड के मोड़ में प्लग किया गया है।

कवच की छड़-------- आर्मर रॉड्स एल्युमिनियम क्लैड स्टील वायर से बने होते हैं।अंदर कण एमरी की एक परत के साथ, आर्मर रॉड केबल के लिए घर्षण बढ़ा सकते हैं।रॉड्स को चार उपसमुच्चयों में बनाया गया है जो मिसलिग्न्मेंट त्रुटियों को कम कर सकते हैं और इंस्टॉलेशन को गति दे सकते हैं।ओपीजीडब्ल्यू केबल्स पर तनाव से बचने के लिए सिरों को बाहर की ओर मोड़ा जाता है।

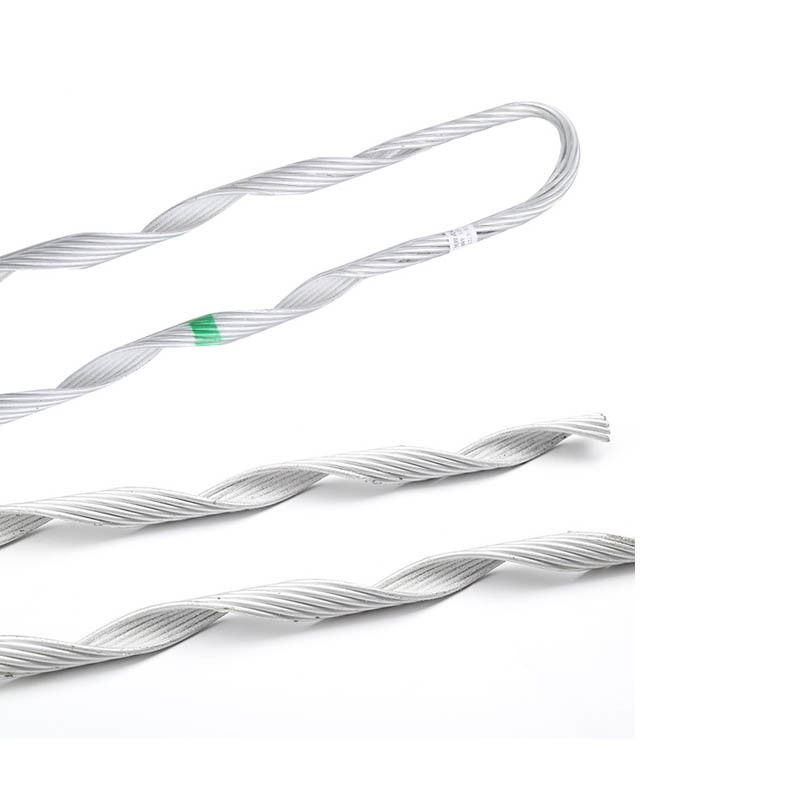

प्रीफॉर्मेड डेड एंड---एल्यूमीनियम पहने इस्पात तार।प्रीफॉर्मेड डेड एंड को एक उपसमुच्चय में फर्म एमरी की एक परत के साथ बनाया जाता है, ताकि साइड प्रेशर कम करते हुए टेंशन क्लैंप की ग्रिपिंग स्ट्रेंथ को बढ़ाया जा सके।

दिशा

• 1. इसे टर्मिनल पोल (टॉवर), टेन्साइल पोल (टॉवर) और कंटिन्यू पोल (या टॉवर) को जोड़ने के लिए डिज़ाइन किया गया है।विशेष विनिर्देश: एक यूनिट प्रति टर्मिनल पोल (टॉवर), दो यूनिट प्रति टेन्साइल पोल (टॉवर) और दो यूनिट प्रति कंटिन्यू पोल (टॉवर)।

• केबल व्यास रेंज और रेटेड तन्यता ताकत के अनुरूप तनाव क्लैंप के लिए विशिष्टता मॉडल का चयन करें।

• ग्राउंड क्लैम्प्स को टेंशन क्लैम्प्स के साथ बेचा जाता है, और प्रीफॉर्मेड डेड एंड और आर्मर रॉड्स पर सीधे स्थापित करना प्रतिबंधित है।
