एडीएसएस केबल के लिए पूर्वनिर्मित तनाव क्लैंप

विवरण

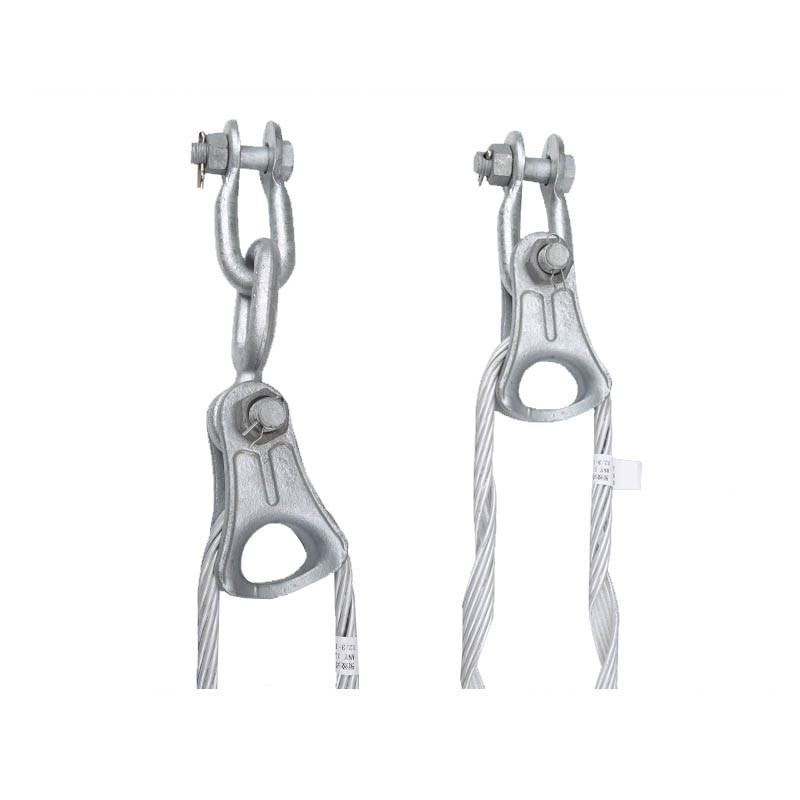

तनाव क्लैंप को ADSS केबल और पोल / टावरों को जोड़ने के लिए डिज़ाइन किया गया है।कवच की छड़ें ADSS केबलों को सुरक्षा और कुशनिंग प्रदान कर सकती हैं।प्रीफॉर्मेड रॉड्स का विशेष डिज़ाइन यह सुनिश्चित करता है कि टेंशन क्लैम्प्स ADSS केबलों पर अनुचित तनाव पैदा न करें, ताकि केबल सिस्टम के सामान्य जीवनकाल को सुनिश्चित किया जा सके।

संरचना और कच्चा माल

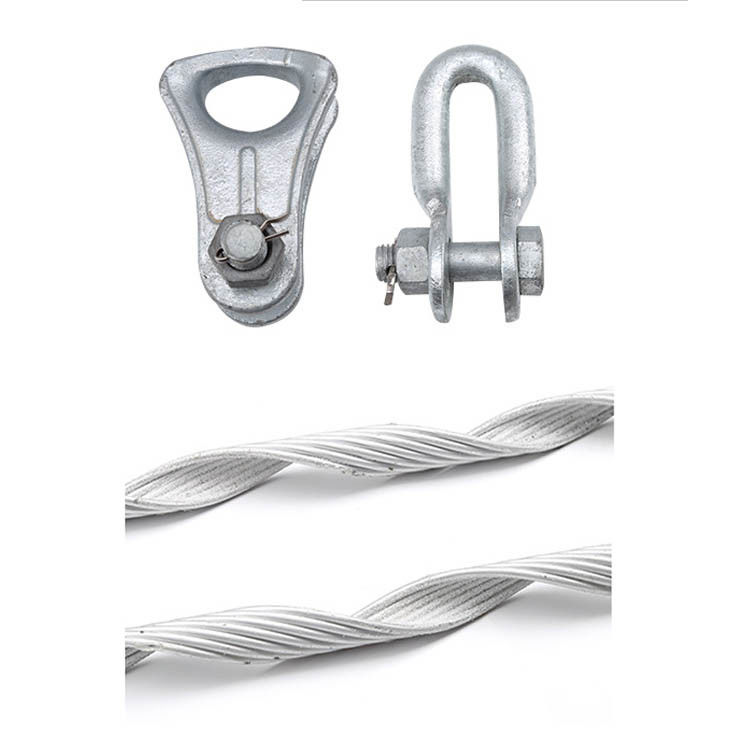

• बेड़ी- गर्म डुबकी गैल्वेनाइज्ड स्टील।हथकड़ी मजबूत ध्रुव इकाइयों के साथ जुड़ा हुआ है।

• ट्विस्टेड चेन लिंक- गर्म डुबकी गैल्वेनाइज्ड स्टील।ट्विस्टेड चेन लिंक हथकड़ी और थिम्बल को जोड़ने के लिए है।

• नोक--- गर्म डुबकी गैल्वेनाइज्ड कास्ट स्टील।सुरक्षा और कनेक्शन के लिए थिम्बल को टेंशन क्लैंप के बंधन में प्लग किया गया है।

• कवच की छड़----- एल्युमिनियम क्लैड स्टील वायर।कवच की छड़ें केबल के अंदर कण एमरी की एक परत के साथ घर्षण को बढ़ाती हैं।रॉड्स को वर्कशॉप में चार उपसमुच्चय में इकट्ठा किया जाता है जो मिसलिग्न्मेंट त्रुटियों को कम करता है और इंस्टॉलेशन को गति देता है।महत्वपूर्ण केबल प्रस्थान क्षेत्रों में तनाव से राहत प्रदान करने के लिए छोर बाहर की ओर मुड़े हुए हैं।

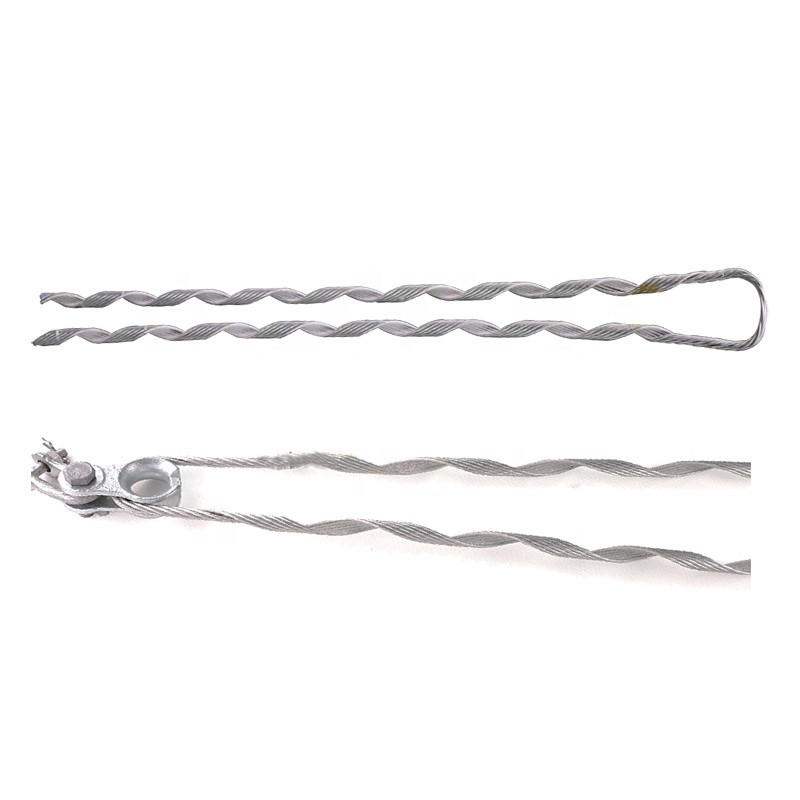

• प्रीफॉर्मेड डेड एंड - प्रीफॉर्मेड डेड एंड हॉट डिप गैल्वेनाइज्ड स्टील वायर या एल्युमीनियम क्लैड स्टील वायर से बना होता है, इसे वर्कशॉप में फर्म एमरी की एक परत के साथ एक सबसेट में इकट्ठा किया जाता है ताकि साइड प्रेशर कम करते हुए टेंशन क्लैम्प्स की ग्रिप स्ट्रेंथ बढ़ाई जा सके।

दिशा

• 1. इसे कंटिन्यू पोल (टॉवर) और टर्मिनल पोल (टॉवर), टेन्साइल पोल या लाइन एंगल को 25.पोल (टॉवर) से जोड़ने के लिए डिज़ाइन किया गया है।विशेष विनिर्देश: एक इकाई प्रति टर्मिनल पोल (टॉवर), दो यूनिट प्रति तन्यता पोल (टॉवर), दो यूनिट प्रति जारी पोल (टॉवर)।

• आप डेटा शीट से उपयुक्त केबल व्यास श्रेणी, अधिकतम स्वीकार्य तनाव (MAT) या स्पैन लंबाई के अनुरूप विशिष्टता मॉडल का चयन कर सकते हैं।
