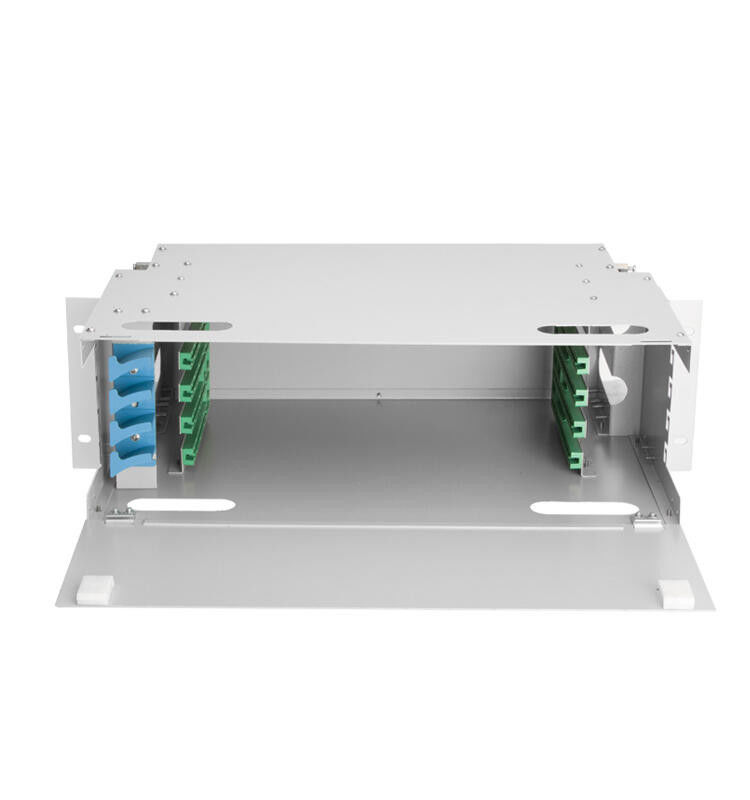

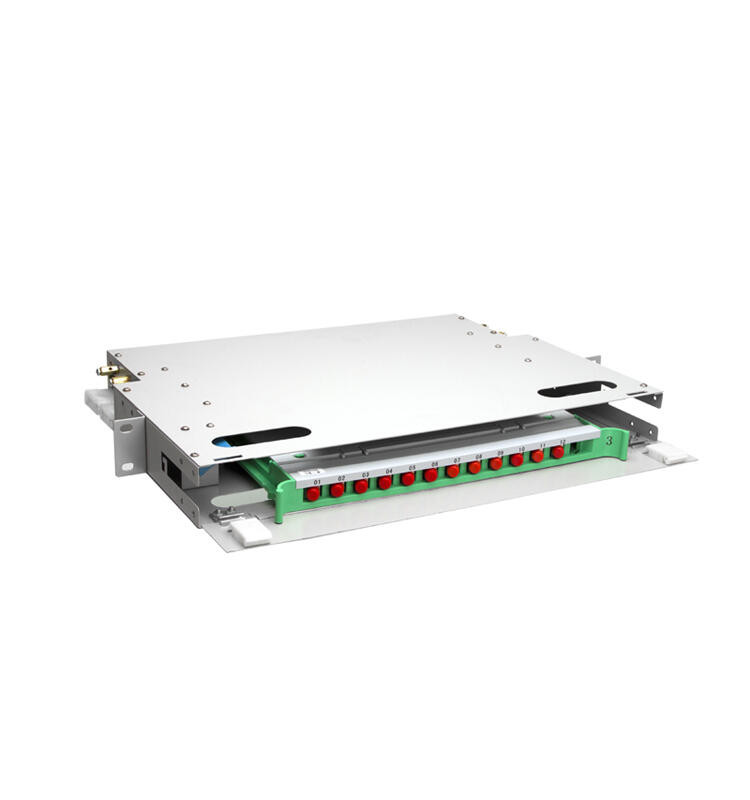

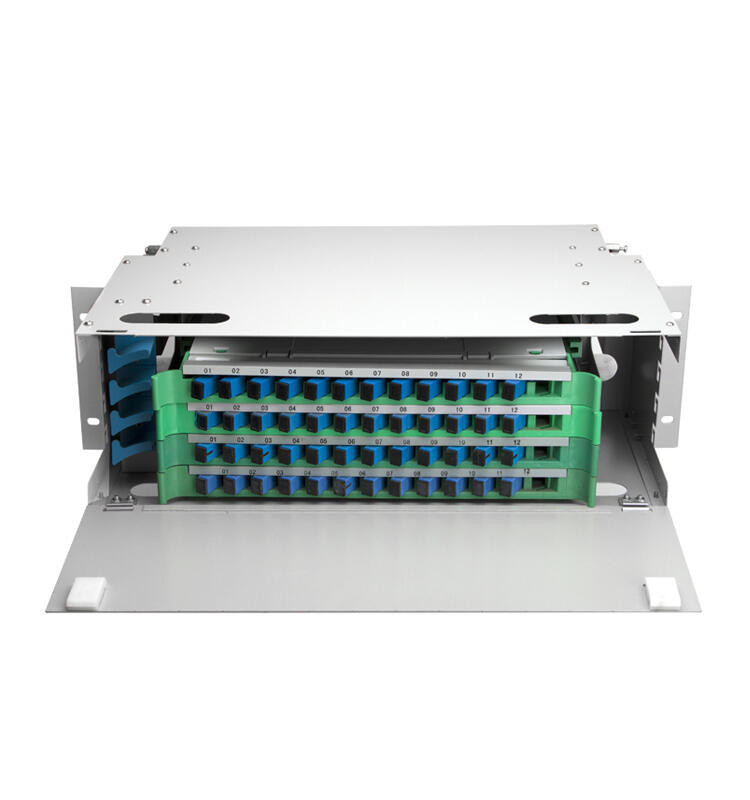

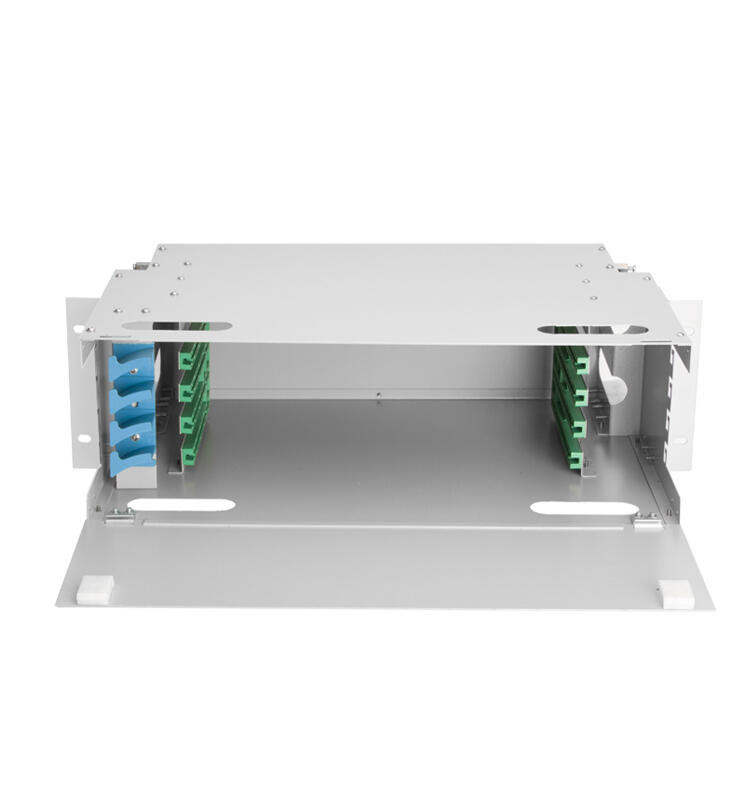

12 144 एफसी फाइबर टर्मिनेशन फ्रेम ओडीएफ 19 इंच

19 इंच ऑप्टिकल डिस्ट्रीब्यूशन फ्रेम (ओडीएफ)

विवरण

ऑप्टिकल डिस्ट्रीब्यूशन फ्रेम (ODF) का उपयोग मुख्य रूप से ऑप्टिकल फाइबर और ऑप्टिकल केबल को जोड़ने और शेड्यूल करने के लिए किया जाता है।यह ऑप्टिकल ट्रांसमिशन नेटवर्क और ऑप्टिकल ट्रांसमिशन डिवाइस के साथ-साथ एक्सेस नेटवर्क में ऑप्टिकल केबल्स के बीच फाइबर चौराहे पर लागू होता है।

आवेदन

• एफटीटीएक्स सिस्टम
• पीओएन नेटवर्क
• सीएटीवी लिंक
• ऑप्टिकल सिग्नल वितरण

विशेषता

• 19' मानक बढ़ते, रैक और कैबिनेट के सभी प्रकार के लिए उपलब्ध है।
• धातु, स्थिर इलेक्ट्रिक प्लास्टिक छिड़काव।साफ उपस्थिति, उचित संरचना।
• सभी मॉड्यूल के रूप में डिज़ाइन किए गए हैं;सभी ऑपरेशन बॉक्स के सामने की तरफ किए जा सकते हैं।लचीली स्थापना।संचालन और रखरखाव के लिए सुविधाजनक।
• जड़ना की स्थापना के लिए आसान, क्षमता का विस्तार करने के लिए सुविधाजनक, एडाप्टर की विशिष्टता 30o . है
• रिबन और गुच्छा फाइबर केबल दोनों के लिए उपयुक्त।
• प्रत्येक स्प्लिस ट्रे को 12FC, SC, ST, LC (डुप्लेक्स) एडेप्टर के साथ जोड़ा जा सकता है।
• प्लास्टिक संरचना, सही उपस्थिति के साथ विरासत
• पैच कॉर्ड के मोड़ त्रिज्या सुनिश्चित करें और लेजर जलने वाली आंखों से बचें।
• स्प्लिसिंग और वितरण चिह्न के प्रकार, फ्यूजन और वितरण रिकॉर्ड बनाने में आसान

फोटोइलेक्ट्रिक गुण

• ग्राउंड वायर सेक्शन: ＞6mm²।
• सम्मिलन हानि: ≦0.2dB।
• कनेक्टर हानि: ≦0.5dB।
• वापसी हानि: UPC≧ 50dB,APC≧ 70dB।
• प्लग और पुल का स्थायित्व जीवन> 1000 बार।
• इन्सुलेशन प्रतिरोध 2x104MΩ / 500V (डीसी)।
• विद्युत शक्ति: यह ब्रेकडाउन / चाप उड़ान घटना के बिना 3000V (प्रत्यक्ष वर्तमान) / 1 मिनट का सामना कर सकता है।

यांत्रिक विशेषताएं

• रिटार्डेंट गुण:GB5169.7 एक परीक्षण मानक।
• फाइबर केबल नीचे से आती है, विश्वसनीय जलरोधक।
• बॉक्स बॉडी की सतह सतह की सतह से अधिक दबाव 1000N से अधिक सहन कर सकती है।
• दरवाजे का बाहरी भाग 200N . से अधिक ऊर्ध्वाधर दबाव का सामना कर सकता है

विनिर्देश
