| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | SKYLYNN or OEM, ODM |
| प्रमाणन: | ISO, ROHS, CE |
| न्यूनतम आदेश मात्रा: | 10PCS |
| पैकेजिंग विवरण: | पीपी बैग, भीतरी बॉक्स, बाहरी बॉक्स |
| प्रसव के समय: | 2-7 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी, पश्चिम संघ |
| आपूर्ति की क्षमता: | 800,000 |
| प्रतिरूप संख्या।: | FOSC-1021H | वितरण: | ठगना |
|---|---|---|---|
| इनलेट/आउटलेट बंदरगाहों की संख्या: | 1 ओवल पोर्ट 8 राउंड पोर्ट | फाइबर केबल का व्यास: | 5 मिमी ~ 38 मिमी |
| हाई लाइट: | ब्याह संलग्नक फाइबर ऑप्टिक 5 मिमी,ब्याह संलग्नक फाइबर ऑप्टिक 96F,गुंबद ब्याह बंद IP68 |
||
एफओएससी सीधे-थ्रू और ब्रांचिंग अनुप्रयोगों में फाइबर केबल स्प्लिसेस की सुरक्षा के लिए उपयुक्त है।इसे हवाई, भूमिगत प्रत्यक्ष दफन, दीवार पर चढ़कर, मैनहोल और डक्ट अनुप्रयोगों में रखा जा सकता है।
एक उन्नत सूत्र के आधार पर, प्लास्टिक के हिस्से संख्यात्मक नियंत्रण उपकरण द्वारा इंजेक्शन-मोल्ड, उच्च शक्ति इंजीनियरिंग प्लास्टिक से बने होते हैं, इसलिए उत्पादों को ठंड, गर्मी, ऑक्सीजन और पराबैंगनी विकिरण के कारण उम्र बढ़ने से प्रभावी ढंग से रोकते हैं।
मजबूत आवास और मुख्य घटक आग प्रतिरोधी, पानी के सबूत, और भूकंप-सबूत प्रदान करते हैं जबकि खींचने, तनाव और प्रभाव के दौरान स्प्लिस की रक्षा करते हैं।
यह -40 ℃ से +80 ℃ तक परिवेश के तापमान के तहत दीर्घकालिक विश्वसनीयता और उपयोग सुनिश्चित करता है

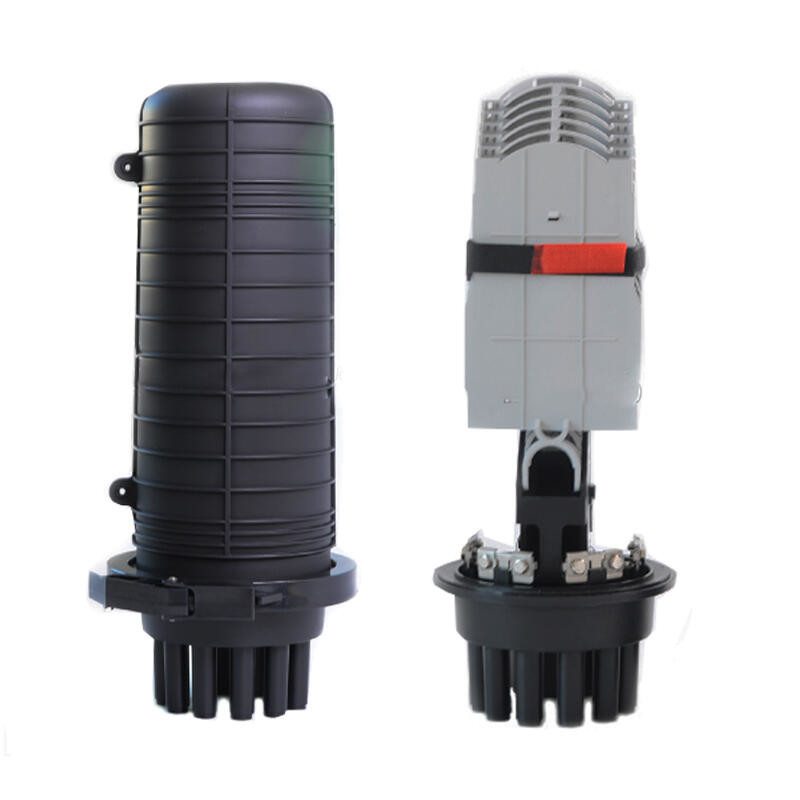

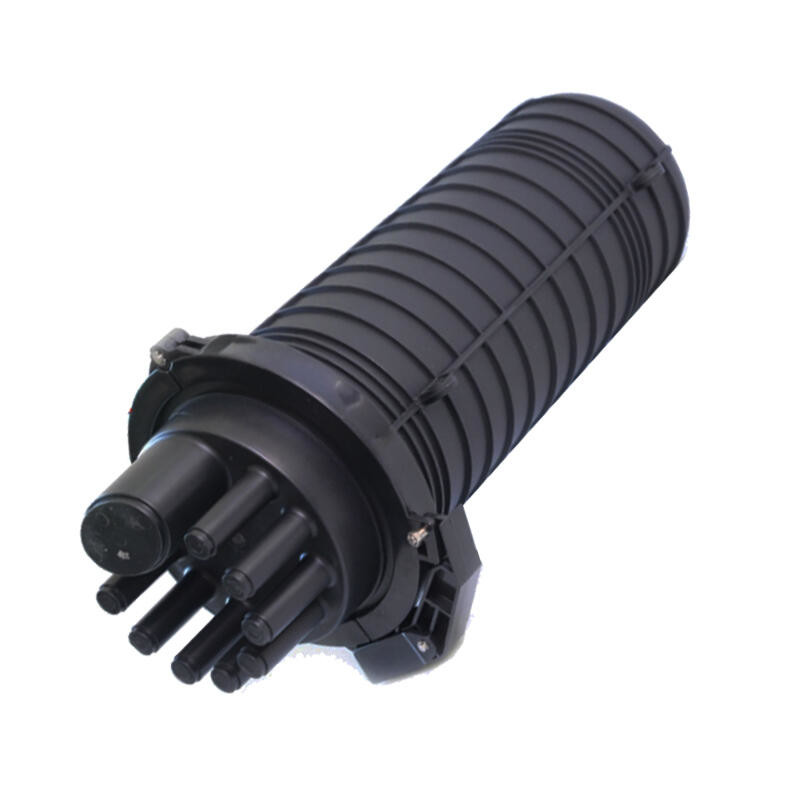

डोम टाइप फाइबर ऑप्टिक स्प्लिस क्लोजर को वर्टिकल क्लोजर भी कहा जाता है, यह एफटीटीएच एक्सेसिंग के लिए उपयुक्त है।इनपुट और आउटपुट एक ही तरफ हैं।एक अंडाकार छेद और तीन गोल छेद ऑपरेशन की सुविधा प्रदान करते हैं।यह हवाई, भूमिगत, संचालन स्थापना के लिए उपयुक्त है
गुच्छेदार और रिबन फाइबर के लिए उपयुक्त।
हवाई
भूमिगत
दीवाल की सज्जा
डक्ट-माउंटिंग और हैंडहोल- माउंटिंग
परिवेश का तापमान -40 ℃ से + 65 ℃ तक होता है।
हीट सिकुड़ने योग्य सीलिंग संरचना।
उच्च गुणवत्ता वाले औद्योगिक प्लास्टिक शरीर सामग्री।
केबल प्रवेश के लिए एक अंडाकार छेद और तीन गोल छेद।
केबल व्यास 5mm-25mm के लिए उपयुक्त है।
समर्थन हवाई, भूमिगत, पाइपलाइन, आदमी छेद, हाथ छेद
सुरक्षा स्तर IP68 तक पहुँच जाता है।
360 डिग्री एक्सेस, फाइबर झुकने> 40 मिमी।
अधिकतम क्षमता: 96F सिंगल या 144F रिबन।
ट्रे की संख्या: 4 पीसी x 24F।
कार्य तापमान: -40 ℃ से +60 ℃
वायुमंडलीय दबाव: 70 ~ 106 केपीए
सामान्य तापमान सीलिंग प्रदर्शन: 72h, आंतरिक वायु दाब 70Kpa, बिना कमी के।
उच्च तापमान सीलिंग प्रदर्शन: 60 ℃ 168h, आंतरिक वायु दाब 70Kpa, बिना कमी के।
तन्य शक्ति: 1000N
संपीड़न शक्ति: 2000N/10cm2 1 मिनट के भीतर
इन्सुलेशन प्रतिरोध: धातु भागों के बीच या धातु भागों और जमीन के बीच 10MΩ से अधिक
ढांकता हुआ ताकत: 15KV DC, 2min, बिना चिंगारी के और फ्लाइंग आर्क
कामकाजी जीवन: 20 से अधिक वर्ष
|
बाहरी आयाम (ऊंचाई x व्यास) |
470 मिमी × 210 मिमी |
|
वजन (बाहरी बॉक्स को छोड़कर) |
2250 ग्राम—2310 ग्राम |
|
इनलेट/आउटलेट बंदरगाहों की संख्या |
1 ओवल पोर्ट 8 गोल बंदरगाह |
|
फाइबर केबल का व्यास |
5 मिमी ~ 38 मिमी |
|
एफओएससी की क्षमता |
गुच्छा: 24-144 (कोर) |
|
नहीं। |
घटकों का नाम |
मात्रा |
प्रयोग |
टिप्पणियां |
| 1 |
एफओएससी कवर |
एक टुकड़ा |
फाइबर केबल स्प्लिसेस को पूरी तरह से सुरक्षित रखना |
ऊंचाई x व्यास 470mm x 210mm |
| 2 |

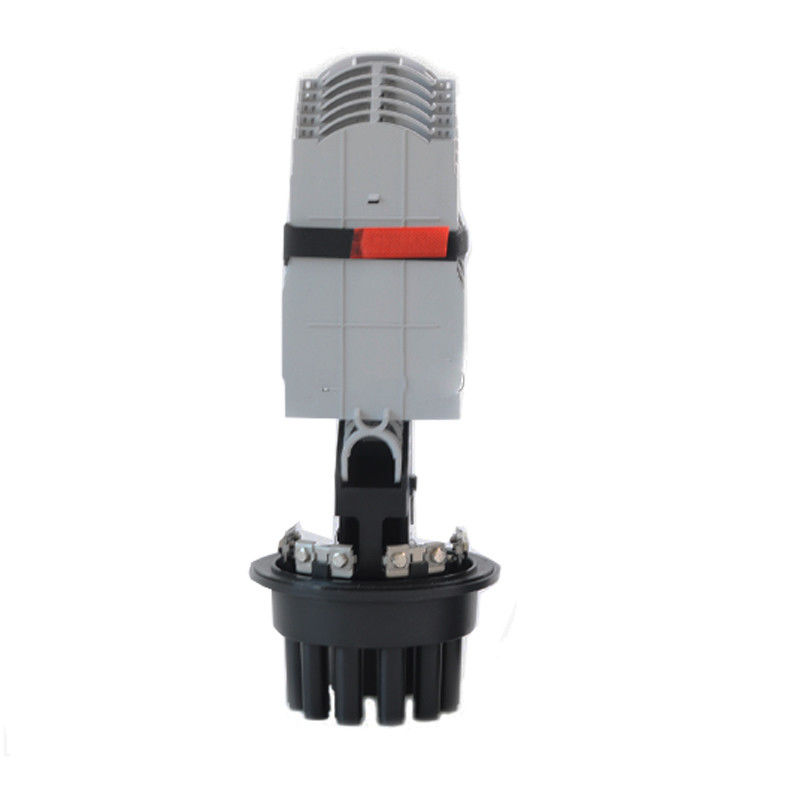

फाइबर ऑप्टिक ब्याह ट्रे |
मैक्स।4 ट्रे (गुच्छा) |
गर्मी संकुचित करने योग्य सुरक्षात्मक आस्तीन फिक्सिंग और फाइबर धारण करना |
के लिए उपयुक्त: गुच्छा: 4,6,8,12,24 (कोर) |
| 3 |
फाइबर होल्डिंग ट्रे |
एक टुकड़ा |
सुरक्षात्मक कोट के साथ फाइबर धारण करना |
|
| 4 |
आधार |
1 सेट |
आंतरिक और बाहरी संरचना को ठीक करना |
|
| 5 |
प्लास्टिक घेरा |
1 सेट | एफओएससी कवर और बेस के बीच फिक्सिंग | |
| 6 | सील फिटिंग | एक टुकड़ा | एफओएससी कवर और बेस के बीच सीलिंग | |
| 7 | दबाव परीक्षण वाल्व | 1 सेट | हवा को इंजेक्ट करने के बाद, इसका उपयोग दबाव परीक्षण और सीलिंग परीक्षण के लिए किया जाता है | विन्यास के अनुसार आवश्यकता |
| 8 | अर्थिंग व्युत्पन्न उपकरण | 1 सेट | फाइबर के धातु भागों को प्राप्त करना अर्थिंग के लिए एफओएससी में केबल संबंध |
विन्यास के अनुसार आवश्यकता |
