| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | SKYLYNN or OEM, ODM |
| प्रमाणन: | ISO, ROHS, CE |
| न्यूनतम आदेश मात्रा: | 2 मी |
| पैकेजिंग विवरण: | लकड़ी के ड्रम, गत्ते का डिब्बा |
| प्रसव के समय: | 5-10 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी, पश्चिम संघ |
| आपूर्ति की क्षमता: | 100,000 कोर |
| प्रतिरूप संख्या।: | एफटीटीएच जीजेवाईएफजेएच | ओडी (मिमी): | 4.5 ± / 0.2 |
|---|---|---|---|
| हाई लाइट: | FTTH राउंड adss फाइबर ऑप्टिक केबल,adss फाइबर ऑप्टिक केबल 4.6mm,पुलिंग फाइबर ऑप्टिक केबल 6.0mm GJYFJH |
||

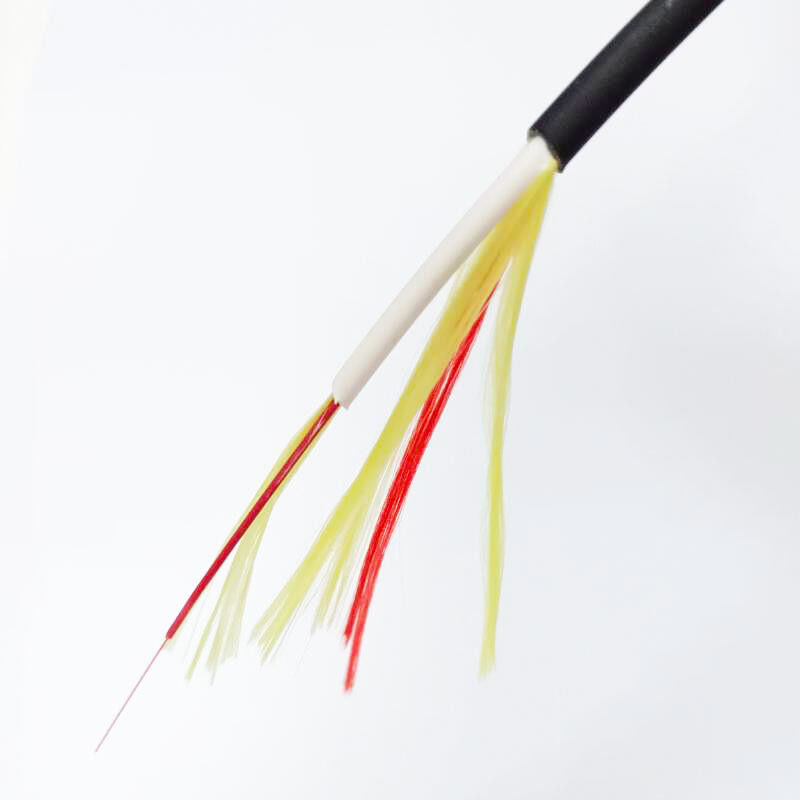

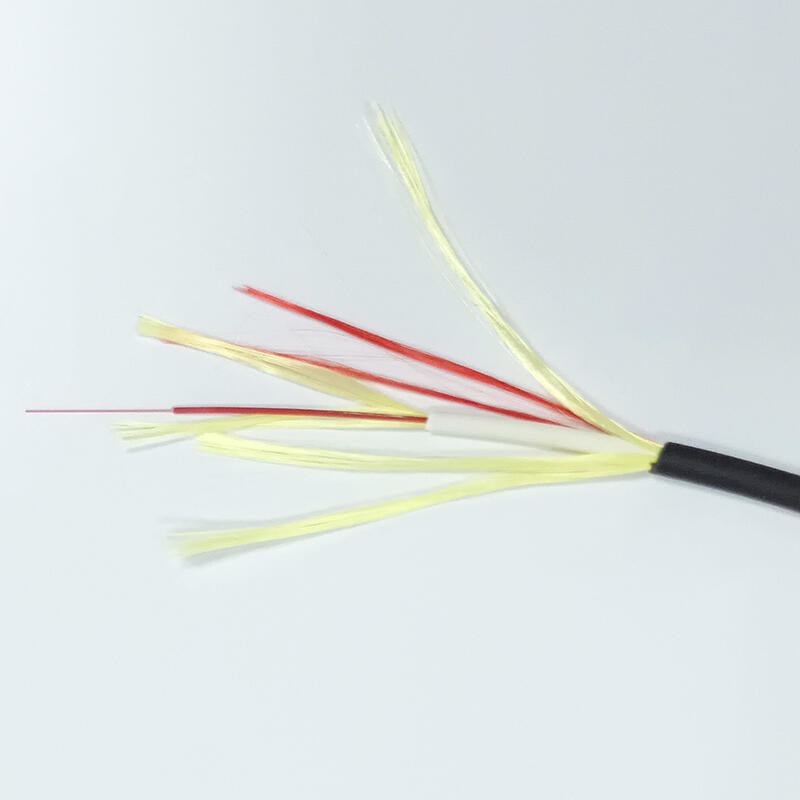

आउटडोर / इंडोर उपयोग के लिए एफटीटीएच गोल केबल डबल शीथ 4.6 मिमी
विवरण
एक इमारत में प्रवेश करते समय, आंतरिक लौ रिटार्डेंट जैकेट को उजागर करने के लिए केबल के बाहरी म्यान को आसानी से हटा दिया जाता है।ऑपरेशन तेज है और दो अलग-अलग केबलों और एक केबल संयुक्त की आवश्यकता के बिना बाहरी वातावरण से इनडोर वातावरण में आसान स्थापना को सक्षम बनाता है।
ड्रॉप केबल मुख्य रूप से प्रत्यक्ष स्थापना के लिए अभिप्रेत है, अर्थात स्टेपल या क्लिप के साथ इंस्टॉलेशन या केबल रेसवे और मोल्डिंग के अंदर रूटिंग।यह स्थापना तकनीक बेंड प्रदर्शन, क्रश प्रतिरोध और अन्य यांत्रिक मापदंडों के संदर्भ में केबलों पर अतिरिक्त सख्त आवश्यकताएं रखती है।
LSZH डुअल जैकेट केबल इनडोर/आउटडोर FTTx अनुप्रयोगों के लिए एक फाइबर ऑप्टिक ड्रॉप केबल है।अद्वितीय दोहरी जैकेट डिजाइन केबल को बाहर और साथ ही छोटे वर्गों के अंदर स्थापित करने में सक्षम बनाता है।केबल में डुअल लो स्मोक फ्लेम रिटार्डेंट शीथ है, बाहरी एक यूवी-प्रतिरोधी ब्लैक वेरिएंट है।
G657 फाइबर और केबल डिज़ाइन के इनबिल्ट बेंड प्रतिबंध के कारण ड्रॉप केबल का बेंड प्रदर्शन बहुत अच्छा है।केबल स्वयं न्यूनतम मोड़ त्रिज्या को नियंत्रित करेगा और किंकिंग की अनुमति देगा।
केबल अभिलक्षण
छोटे बाहरी व्यास, हल्के, लौ-मंदक, पट्टी करने में आसान, कम क्षीणन, शारीरिक रूप से नरम
तंग बफर केबल्स के बीच सीधा splicing और कोई टाई-इन बॉक्स या बेनी की आवश्यकता नहीं है
स्थापना, संचालन और रखरखाव के लिए सुविधाजनक के लिए उपयुक्त
अनुप्रयोग
कनेक्टिंग केबल के निर्माण के लिए इमारत के रूप में
दीवार के साथ इनडोर सॉफ्ट केबल के रूप में, छत, परतों के बीच और नाली में
संचार उपकरणों के लिए पिगटेल, जंगम कनेक्टर और पैच कॉर्ड के रूप में

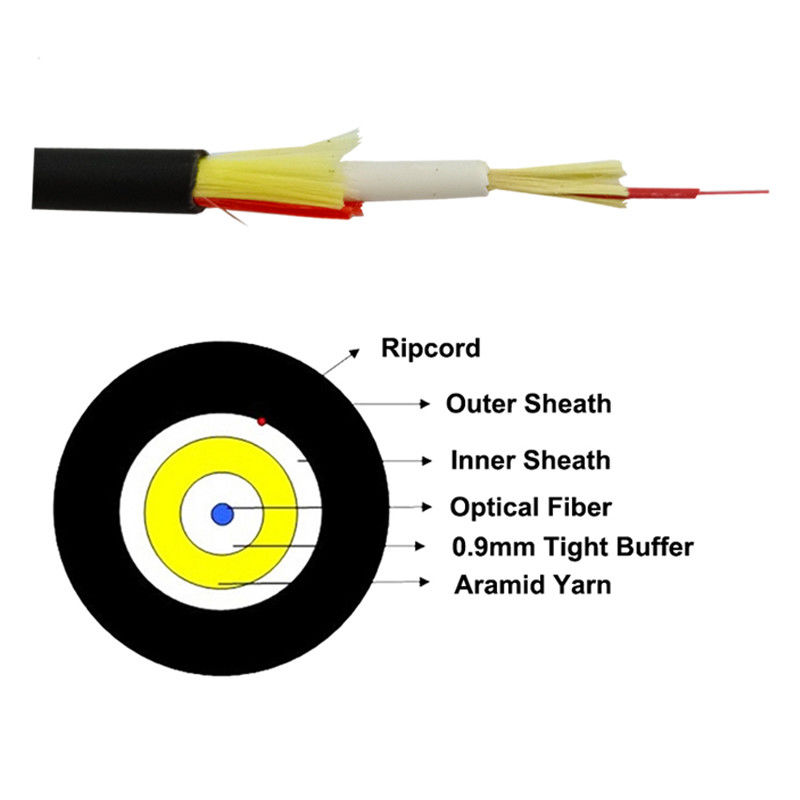

केबल तकनीकी पैरामीटर्स
फाइबर गणना | 1 | |
ओडी (मिमी) | 4.5 ± / 0.2 | |
केबल | सामग्री | यूवी - LSZH |
मोटाई (मिमी) | 0.9 ± 0.1 |
|
ओडी (मिमी) | 3.0 ± 0.1 |
|
आंतरिक केबल | सामग्री | LSZH |
मोटाई (मिमी) | 0.5 ± 0.05 |
|
ओडी (मिमी) | 0.85 ± 0.05 |
|
बफर | सामग्री | LSZH |
नाममात्र वजन टी (किलो / किमी) | 24 |
|
अधिकतम तन्यता ताकत (एन) | दीर्घकालिक | 120 |
लघु अवधि | 240 |
|
न्यूनतम झुकने त्रिज्या (मिमी) | स्थिर | 10डी |
गतिशील | 20डी |
|
अधिकतम। क्रश प्रतिरोध (एन / 100 मिमी) | दीर्घकालिक | 300 |
लघु अवधि | 1000 |
|
ताकत सदस्य | अरामिड यार्न |
|
पर्यावरण संरक्षण | RoHS कॉम्प्लाइंट |
|
भंडारण या परिवहन | -20 ~ 70 ℃ |
|
संचालन | -20 ~ 60 ℃ |
|
तापमान की रेंज | इंस्टालेशन | -20 ~ 60 ℃ |
ऑप्टिकल अभिलक्षण G657A2
विशेषताएं | स्थितियाँ | निर्दिष्ट मूल्य | इकाइयों |
ज्यामितीय विशेषताएं |
|
|
|
क्लैडिंग व्यास | 125.0 ± 0.7 | सुक्ष्ममापी |
|
क्लैडिंग नॉन-सर्कुलरिटी | 0.7 | % |
|
कोटिंग व्यास | 245 ± 5 | सुक्ष्ममापी |
|
कोटिंग/क्लैडिंग सांद्रता त्रुटि | 12 | सुक्ष्ममापी |
|
कोटिंग गैर-परिपत्र | 6.0 | % |
|
कोर/क्लैडिंग सांद्रता त्रुटि | 0.5 | सुक्ष्ममापी |
|
कर्ल | 4 | एम |
|
ऑप्टिकल विशेषताएं | |||
1310एनएम | 0.35 | डीबी/किमी |
|
1383एनएम | 0.35 | डीबी/किमी |
|
1550एनएम | 0.21 | डीबी/किमी |
|
क्षीणन | 1625एनएम | 0.23 | डीबी/किमी |
क्षीणन बनाम तरंग दैर्ध्य | 1525~1575एनएम | 0.02 | मेगाहर्ट्ज * किमी |
1285~1330एनएम | 0.03 | मेगाहर्ट्ज * किमी |
|
शून्य फैलाव तरंग दैर्ध्य | 1300~1324 | एनएम |
|
शून्य फैलाव ढलान | 0.092 | पीएस/(एनएम2*किमी) |
|
ध्रुवीकरण मोड फैलाव |
|
|
|
पीएमडी अधिकतम व्यक्तिगत फाइबर | 0.1 | पीएस / किमी 1/2 |
|
पीएमडी डिजाइन लिंक मूल्य | 0.06 | पीएस / किमी 1/2 |
|
विशिष्ट बल | 0.04 | पीएस / किमी 1/2 |
|
केबल कट ऑफ वेवलेंथ | 1260 | एनएम |
|
मोड फ़ील्ड व्यास | 1550एनएम | 9.3 ~ 10.3 | सुक्ष्ममापी |
1310एनएम | 8.4~9.3 | सुक्ष्ममापी |
|
अपवर्तन का समूह सूचकांक | 1550एनएम | 1.467 |
|
1310एनएम | 1.466 |
|
|
पर्यावरणीय विशेषताएं | 1310 एनएम, 1550 एनएम और 1625 एनएम | ||
तापमान सायक्लिंग | -60 ℃ से + 85 ℃ | 0.05 | डीबी/किमी |
तापमान-आर्द्रता साइकिलिंग | -10 ℃ से + 85 ℃, | 0.05 | डीबी/किमी |
जल विसर्जन | 23℃, 30 दिन | 0.05 | डीबी/किमी |
सूखी गर्मी | 85℃, 30 दिन | 0.05 | डीबी/किमी |
उमस वाली गर्मी | 85℃, 85% आरएच, 30 दिन | 0.05 | डीबी/किमी |
यांत्रिक विनिर्देश | |||
प्रमाण परीक्षण | 9.0 | एन | |
1.0 | % | ||
100 | केपीएसआइ | ||
मैक्रो झुकने प्रेरित नुकसान |
|
|
|
1टर्न @5mm त्रिज्या | 1550एनएम | 0.15 | डीबी |
1टर्न @5mm त्रिज्या | 1625 मिमी | ≤0.45 | डीबी |
1टर्न @7.5mm त्रिज्या | 1550एनएम | 0.08 | डीबी |
1टर्न @7.5mm त्रिज्या | 1625 मिमी | 0.25 | डीबी |
1टर्न @10mm त्रिज्या | 1550एनएम | 0.03 | डीबी |
1टर्न @10mm त्रिज्या | 1625 मिमी | 0.10 | डीबी |
कोटिंग पट्टी बल | विशिष्ट औसत बल | 1.5 | एन |
शिखर बल | 1.3 8.9 | एन |
|
गतिशील तनाव जंग संवेदनशीलता पैरामीटर | 27 | ||
