| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | SKYLYNN or OEM, ODM |
| प्रमाणन: | ISO, ROHS, CE |
| मॉडल संख्या: | जीजेवाईएफजेसीएच |
| न्यूनतम आदेश मात्रा: | 2 मी |
| पैकेजिंग विवरण: | लकड़ी के ड्रम, गत्ते का डिब्बा |
| प्रसव के समय: | 5-10 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी, पश्चिम संघ |
| आपूर्ति की क्षमता: | 100,000 कोर |
| प्रतिरूप संख्या।: | एफटीटीएच आउटडोर ड्रॉप केबल | वितरण: | ठगना |
|---|---|---|---|
| न्यूनतम आदेश मात्रा: | 1 किलोमीटर | उद्गम देश: | शेन्ज़ेन |
| हाई लाइट: | FTTH ऑप्टिकल फाइबर केबल एरियल FIG-8,FTTH ऑप्टिकल फाइबर केबल G657A2,आउटडोर फाइबर ऑप्टिक केबल LSZH 1F |
||

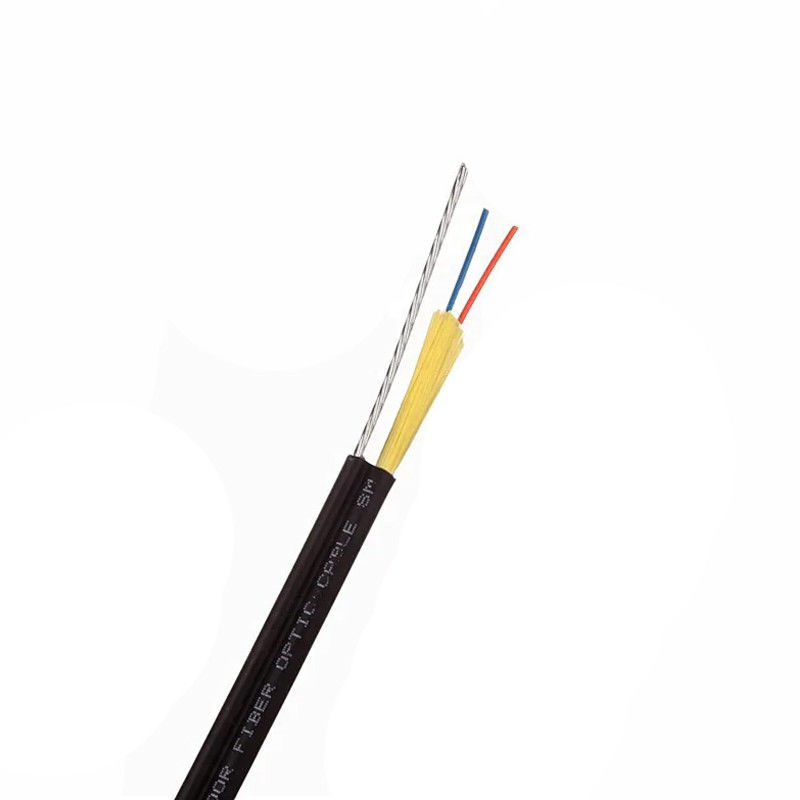

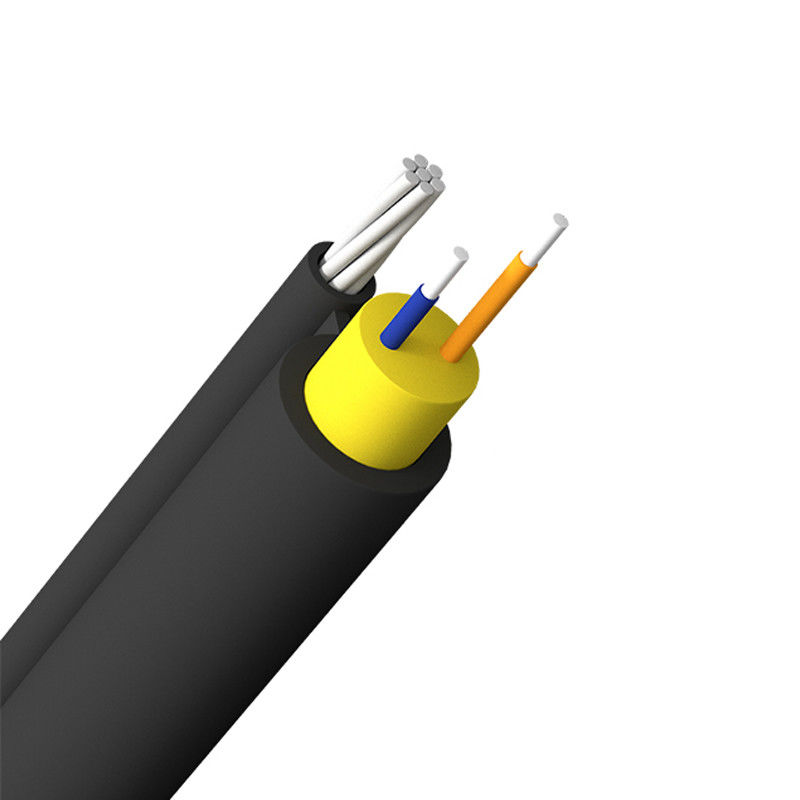

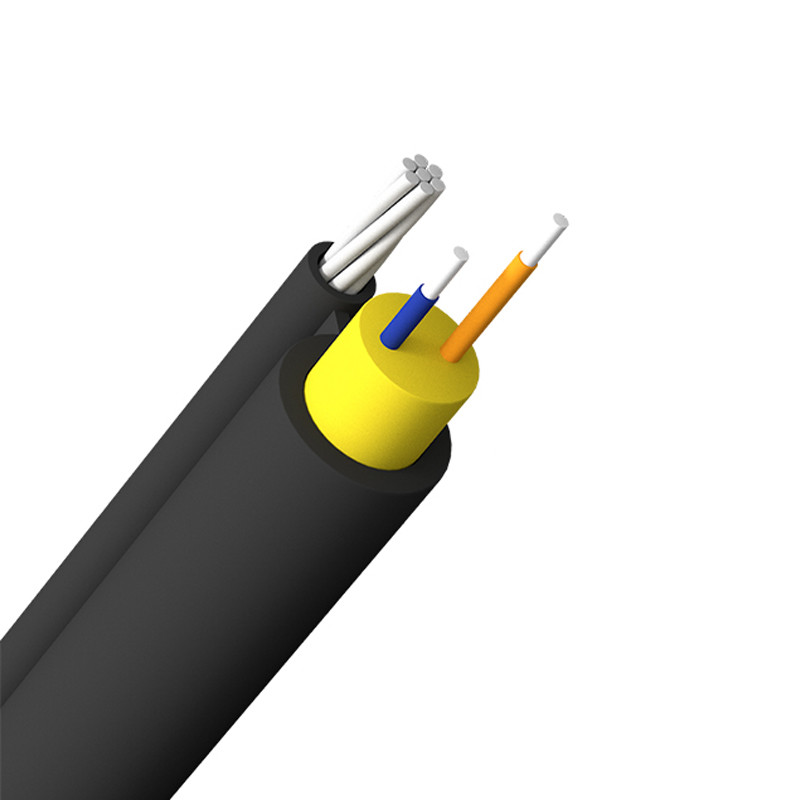

एफटीटीएच ड्रॉप केबल एरियल एफआईजी -8 गोल प्रकार
विवरण
FTTH ड्रॉप केबल एक नए प्रकार का फाइबर-ऑप्टिक केबल है।यह एक तितली के आकार की केबल है।चूंकि यह आकार में छोटा और वजन में हल्का होता है, इसलिए यह फाइबर टू द होम के लिए उपयुक्त है।इसे साइट की दूरी के अनुसार काटा जा सकता है, निर्माण की दक्षता में वृद्धि हुई है।
FRP, KFRP, धातु या गैर-धातु शक्ति सदस्यों के साथ FTTH फाइबर ड्रॉप केबल जो उच्च क्षमता वाले इनडोर / आउटडोर FTTH नेटवर्क के लिए डिज़ाइन किए गए हैं।
विशेषताएँ
आवेदन पत्र

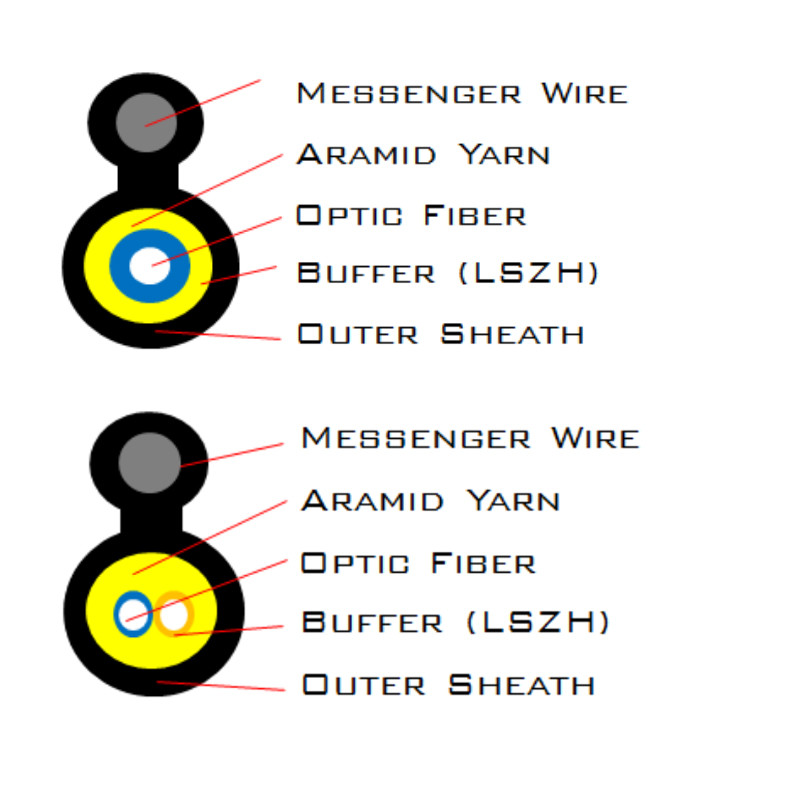

फाइबर ऑप्टिक केबल का निर्माण
| संरचना | सामग्री | विशेष विवरण |
| हवाई प्रकार (1C, 2C) | ||
| प्रकाशित तंतु | एकल मोड | जी.657ए2 |
| रंगीन फाइबर | 1एफ: नीला 2F : नीला, नारंगी |
|
| मैसेंजर वायर | जस्ता लेपित इस्पात तार | Φ1.1 ± 0.1 |
| ताकत सदस्य | अरामिड यार्न | |
| बाहरी पर्त | सामग्री | आउटडोर LSZH |
| व्यास | 1 एफ व्यास: 3.0 ± 0.1 * 5.8 ± 0.2 मिमी मोटाई: 0.75 ± 0.1 मिमी 2 एफ व्यास: 3.2 ± 0.1 * 5.9 ± 0.2 मिमी मोटाई (एवीआर): 0.55 ± 0.2 मिमी |
|
| रंग | काला (कार्बन 2.6 ± 0.2%) | |
| अंकन (स्याही जेट) | सफेद अंकन हर 1 मीटर . में मुद्रित होता है |
|
केबल व्यास और निर्माण विवरण
| रेशा गिनती करना |
बाहरी व्यास (डब्ल्यू * एच, मिमी) |
तन्यता ताकत (एन) |
वज़न (नेट। किग्रा / किमी) |
| अंजीर -8 प्रकार (गैर धातु) 1F |
3.0 ± 0.1 * 5.8 ± 0.2 मिमी | 1,300 (मैसेंजर वायर के साथ) 600 (मैसेंजर वायर के साथ) |
21 |
| अंजीर -8 प्रकार (गैर धातु) 1F |
व्यास: 3.2 ± 0.1 * 5.9 ± 0.2 मिमी |
1,300 (मैसेंजर वायर के साथ) 600 (मैसेंजर वायर के साथ) |
22 |
फाइबर विशेषता (ITU-T G.657A2):
| पैरामीटर | विनिर्देश | |
| क्षीणन गुणांक @ 1310 एनएम @ 1383 एनएम @ 1550 एनएम @ 1625 एनएम |
≤ 0.350 डीबी/किमी ≤ 0.350 डीबी/किमी ≤ 0.215 डीबी/किमी ≤ 0.350 डीबी/किमी |
|
| पीएमडी | ≤ 0.06 डीबी (पीएस/किमी 1/2) | |
| कट-ऑफ तरंग दैर्ध्य | ≤ 1260 एनएम | |
| शून्य-फैलाव तरंग दैर्ध्य | 1300 ~ 1324 एनएम | |
| शून्य फैलाव ढलान | ≤ 0.092 पीएस/(एनएम^2.किमी) | |
| रंगीन फैलाव @ 1285 ~ 1625 एनएम @ 1550 एनएम |
≤ 3.0 पीएस/(एनएम^2.किमी) ≤ 18.0 पीएस/(एनएम^2.किमी) |
|
| मोड फ़ील्ड व्यास @ 1310 एनएम | 8.7 ± 0.5 | |
| कोर/क्लैड सांद्रता त्रुटि | 0.5 | |
| क्लैडिंग व्यास | 124.6 ± 0.5 | |
| क्लैडिंग नॉन-सर्कुलरिटी | 0.5% | |
| प्राथमिक कोटिंग व्यास | 245 ± 10㎛ | |
| सबूत परीक्षण स्तर | 100 केपीएससी, 1% | |
| क्षीणन गुणक |
मैक्स।1310nm से 1625nm . तक | 0.35dB/किमी |
| मैक्स।1383nm ± 3nm . पर | 0.35dB/किमी | |
| मैक्स।1550nm . पर | 0.215dB/किमी | |
| केबल झुकने के नुकसान के साथ क्षीणन | 15 मिमी व्यास, 10 मोड़ | 1550एनएम 0.03 डीबी/किमी |
