| प्रतिरूप संख्या।: | FOSC-5007H | वितरण: | ठगना |
|---|---|---|---|
| हाई लाइट: | 5007H ऑप्टिकल फाइबर स्प्लिस क्लोजर,ऑप्टिकल फाइबर स्प्लिस क्लोजर 144 कोर,फाइबर ऑप्टिक क्लोजर प्रकार 20 मिमी |
||

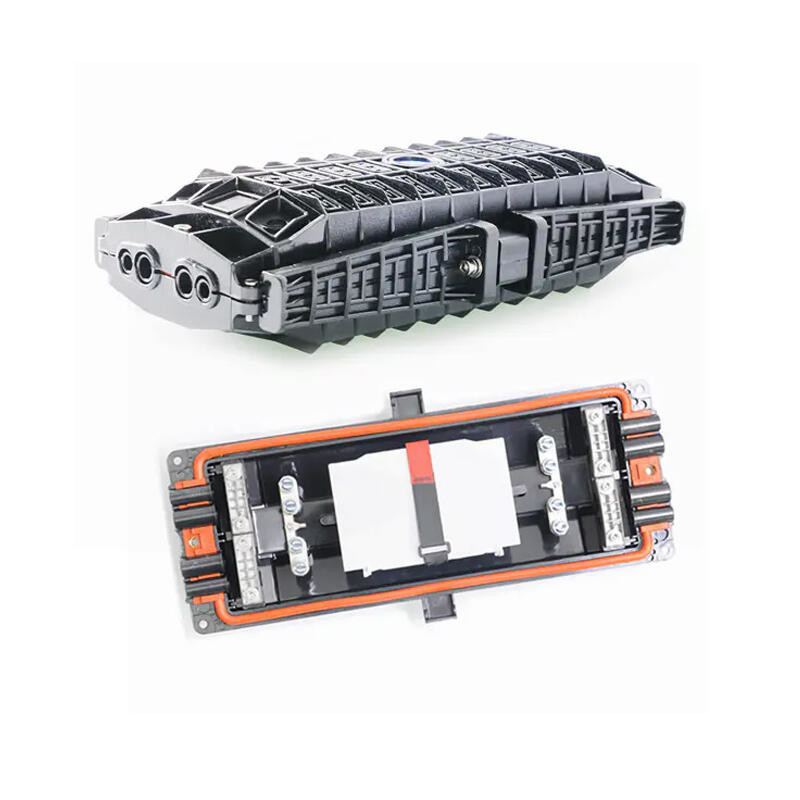

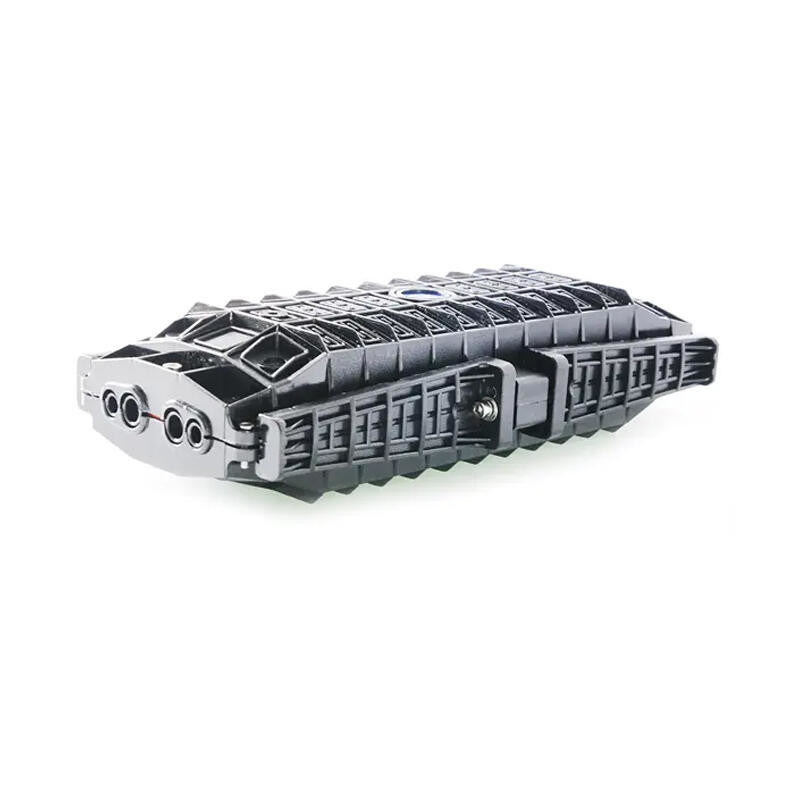

फाइबर ऑप्टिक स्प्लिस क्लोजर FOSC-5007H एक क्षैतिज या इनलाइन प्रकार का क्लोजर, 4 इनलेट और 4 आउटलेट है।यह मैकेनिकल प्रेशर सील स्प्लिस क्लोजर सिस्टम से संबंधित है, और इसका व्यापक रूप से संचार फाइबर ऑप्टिक केबल्स की समाप्ति के लिए उपयोग किया जाता है।
फाइबर ऑप्टिक क्लोजर है aनिष्क्रिय घटक जो फाइबर स्प्लिसिंग पॉइंट के लिए एक महान सुरक्षा प्रदान कर सकता है।एरियल असेंबलिंग, पाइपलाइन असेंबलिंग और अंडरग्राउंड दफन सभी उपलब्ध हैंयोग्यइनलाइन टाइप क्लोजर को हॉरिजॉन्टल क्लोजर भी कहा जाता है।इनपुट और आउटपुट दोनों तरफ हैं।बैकबोन एप्लिकेशन के लिए इनलाइन क्लोजर अधिक उपयुक्त है।फासो इनलाइन प्रकार के बंद होने वाले विभिन्न आकार प्रदान करता है।हमारे द्वारा पेश किए गए सभी क्लोजर शानदार सीलिंग प्रदर्शन के साथ हैं।उच्च गुणवत्ता वाली प्लास्टिक सामग्री भी स्थायित्व सुनिश्चित करती है चाहे क्लोजर हवा में हो, पाइपलाइन में हो या भूमिगत दफन हो।
इकट्ठा करने में आसान
एरियल और वॉल-माउंटिंग।
5mm~Φ20mm केबल . के लिए उपयुक्त
हवाई, भूमिगत, पाइपलाइन, मैन-होल, हैंड-होल असेंबलिंग
सुरक्षा ग्रेड आईपी 68 . तक पहुंचता है
क्लोजर छोटी मात्रा, बड़ी क्षमता और सुविधाजनक रखरखाव का है।
क्लोजर केसिंग गुणवत्ता इंजीनियरिंग प्लास्टिक से बना है, और एसिड और क्षार नमक, एंटी-एजिंग, साथ ही चिकनी उपस्थिति और विश्वसनीय यांत्रिक संरचना के खिलाफ कटाव विरोधी के अच्छे प्रदर्शन का है।
यांत्रिक संरचना विश्वसनीय है और इसमें जंगली वातावरण और गहन जलवायु परिवर्तन और गंभीर कार्य वातावरण का विरोध करने का प्रदर्शन है।

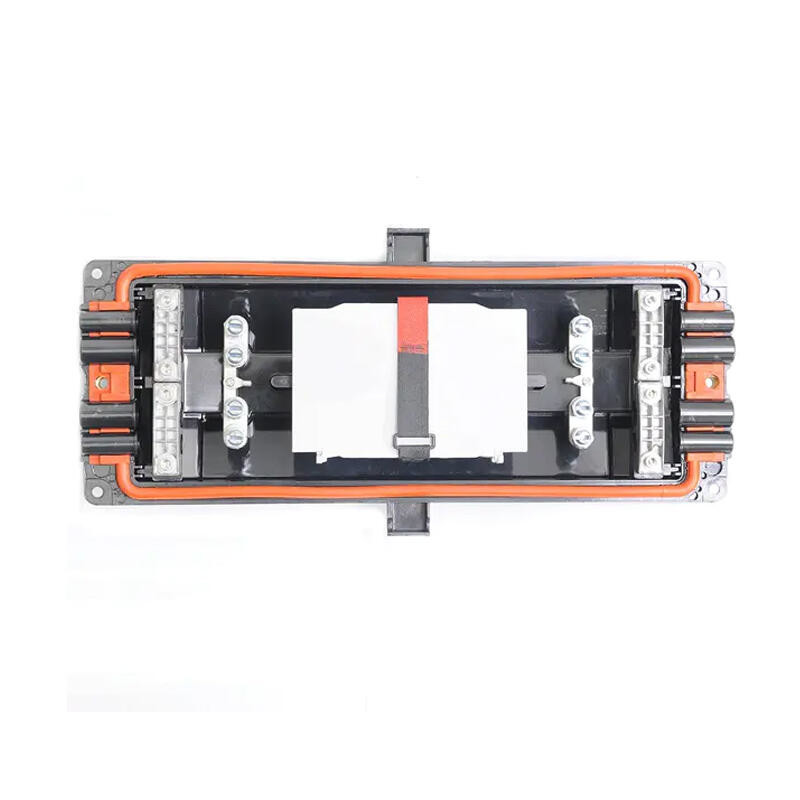

क्लोजर के अंदर स्प्लिस ट्रे (FOST) बुकलेट की तरह टर्न-एबल हैं, और ऑप्टिकल फाइबर को घुमाने के लिए पर्याप्त वक्रता त्रिज्या और स्थान है ताकि ऑप्टिकल वाइंडिंग के लिए वक्रता त्रिज्या 40 मिमी सुनिश्चित हो सके।प्रत्येक ऑप्टिकल केबल और फाइबर को व्यक्तिगत रूप से संचालित किया जा सकता है।
परिवेश के तापमान को -40 ℃ से + 65 ℃ तक अनुकूलित करें
कार्य तापमान: -40 ℃ से +60 ℃
वायुमंडलीय दबाव: 70 ~ 106 केपीए
सामान्य तापमान सीलिंग प्रदर्शन: 72h, आंतरिक वायु दाब 70Kpa, बिना कमी के।
उच्च तापमान सीलिंग प्रदर्शन: 60 ℃ 168h, आंतरिक वायु दाब 70Kpa, बिना कमी के।
तन्य शक्ति: 1000N
संपीड़न शक्ति: 2000N/10cm2 1 मिनट के भीतर
इन्सुलेशन प्रतिरोध: धातु भागों के बीच या धातु भागों और जमीन के बीच 10MΩ से अधिक
ढांकता हुआ ताकत: 15KV DC, 2min, बिना चिंगारी के और फ्लाइंग आर्क
कामकाजी जीवन: 20 से अधिक वर्ष
गुच्छेदार और रिबन फाइबर के लिए उपयुक्त।
एरियल, अंडरग्राउंड, वॉल-माउंटिंग, हैंड होल-माउंटिंग, पोल-माउंटिंग और डक्ट-माउंटिंग
| मद | मात्रा | प्रयोग | टिप्पणियां |
| आवास (नीचे) | 1 सेट | तंतु की रक्षा करनाएर केबल पूरी तरह से ब्याह | आंतरिक व्यास: 340 * 122 (मिमी) |
| प्लेट डालें | 1 सेट | आवास फिक्सिंग | 175*56*30 (मिमी) |
| ब्याह ट्रे (FOST) | गर्मी को ठीक करना सुरक्षात्मक आस्तीन को सिकोड़ना और रेशों को पकड़ना | गुच्छा: 12,24 (कोर) | |
| रिबन: 3 (टुकड़े) | |||
| नींव | 1 सेट | फिक्सिंग फाइबर केबल, प्रबलित कोर और एफओएसटी | एन/ए |
| सील फिटिंग | 8 सेट | FOSC कवर और FOSC बॉटम के बीच सीलिंग | एन/ए |
| पोर्ट प्लग | चार टुकड़े | खाली बंदरगाहों को सील करना | एन/ए |
| दबाव परीक्षण मूल्य | 1 सेट | हवा को इंजेक्ट करने के बाद, इसका उपयोग दबाव परीक्षण और सीलिंग परीक्षण के लिए किया जाता है | आवश्यकता के अनुसार विन्यास |
| अर्थिंग व्युत्पन्न उपकरण | चार टुकड़े | अर्थिंग कनेक्शन के लिए एफओएससी में फाइबर केबल के धातु भागों को प्राप्त करना | आवश्यकता के अनुसार विन्यास |
|
बाहरी आयाम (एल * डब्ल्यू * एच) |
450 मिमी * 220 मिमी * 110 मिमी |
|
वजन (बाहरी बॉक्स को छोड़कर) |
2800 ग्राम - 3300 ग्राम |
|
इनलेट/आउटलेट बंदरगाहों की संख्या |
प्रत्येक तरफ 4 टुकड़े (कुल 8 टुकड़े) |
|
फाइबर केबल का व्यास |
मैं8 मिमी - मैं20 मिमी |
|
एफओएससी की क्षमता |
बंची: 12 कोर - 96 कोर |
|
रिबन: मैक्स।144 कोर |
