| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | SKYLYNN or OEM, ODM |
| प्रमाणन: | ISO, ROHS, CE |
| न्यूनतम आदेश मात्रा: | 10PCS |
| पैकेजिंग विवरण: | पीपी बैग, भीतरी बॉक्स, बाहरी बॉक्स |
| प्रसव के समय: | 2-7 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी, पश्चिम संघ |
| आपूर्ति की क्षमता: | 800,000 |
| प्रतिरूप संख्या।: | फाइबर ऑप्टिक पीएलसी फाड़नेवाला नंगे फाइबर प्रकार: | वितरण: | ठगना |
|---|---|---|---|
| प्रमुखता देना: | 1260nm 1x8 बेयर फाइबर FTTH उत्पाद,FTTH उत्पाद 1260nm,0.4db ftth फाइबर ऑप्टिक टर्मिनेशन बॉक्स |
||

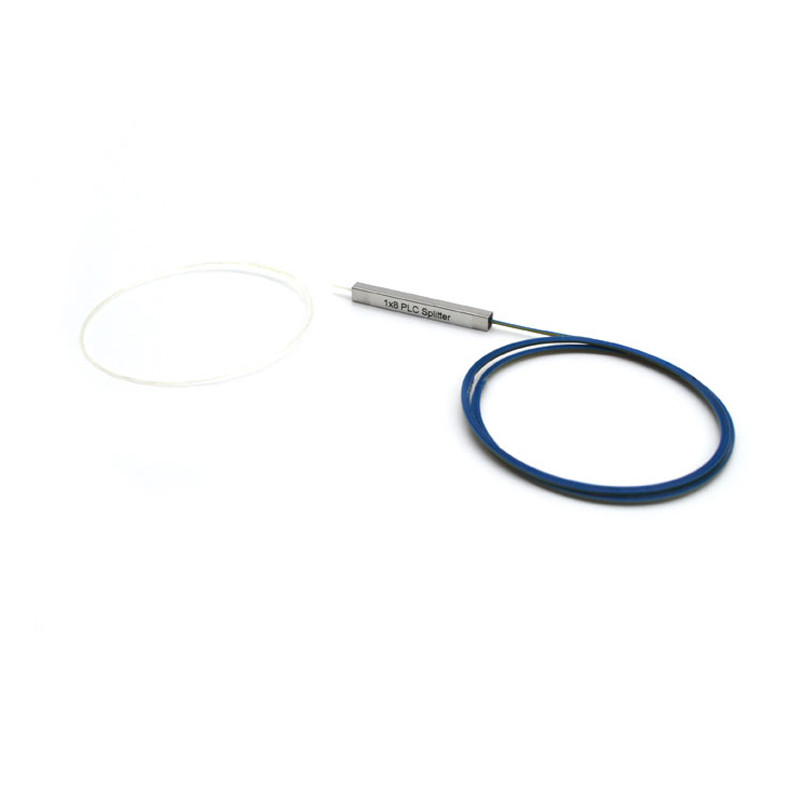

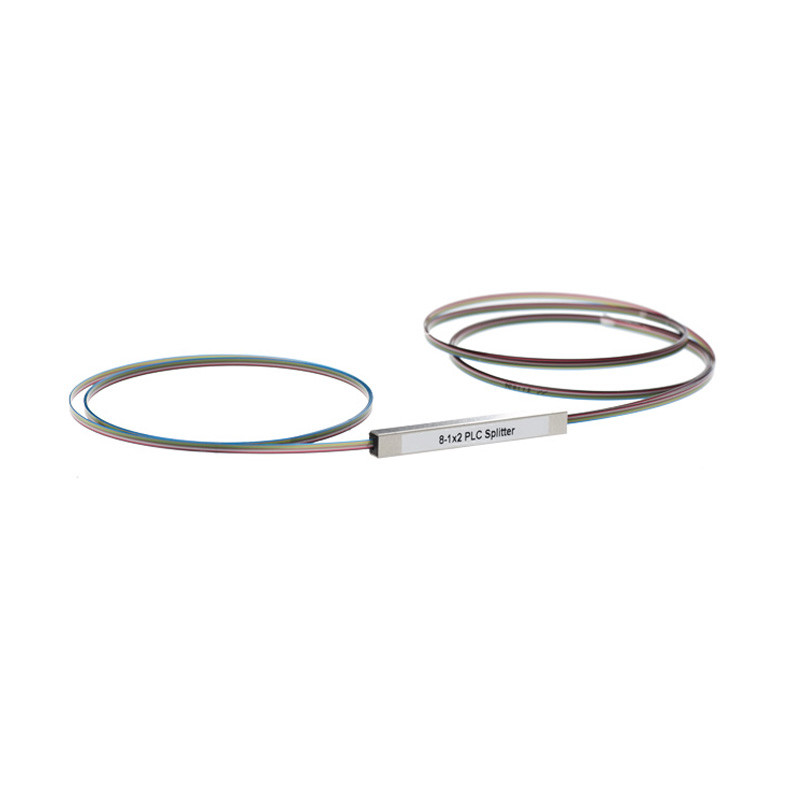

पीएलसी (प्लानर लाइटवेव सर्किट) स्प्लिटर्स सिंगल मोड स्प्लिटर्स होते हैं जिनमें एक इनपुट फाइबर से कई आउटपुट फाइबर में समान विभाजन अनुपात होता है।उपलब्ध स्प्लिट काउंट हैं: 1x4, 1x8, 1x16 और 1x32।पीएलसी स्प्लिटर्स 900μm ढीले ट्यूब सिंगलमोड फाइबर के साथ उपलब्ध हैं और आपकी आवश्यकताओं के अनुसार समाप्त या समाप्त हो गए हैं।असंबद्ध पीएलसी स्प्लिटर्स आसान स्प्लिसिंग या कनेक्टराइजेशन के लिए कोई कनेक्टर नहीं आते हैं।कनेक्टेड पीएलसी स्प्लिटर्स आपकी पसंद के फाइबर ऑप्टिक के साथ उपलब्ध हैं।कनेक्टर्स: एलसी/यूपीसी, एलसी/एपीसी, एससी/यूपीसी, एससी/एपीसी, एफसी/यूपीसी, एफसी/एपीसी, और एसटी/यूपीसी।
कम सम्मिलन हानि
कम पीडीएल
संक्षिप्त परिरूप
अच्छी चैनल-टू-चैनल एकरूपता
वाइड ऑपरेटिंग वेवलेंथ:
1260nm से 1650nm . तक
वाइड ऑपरेटिंग तापमान:
-40 ℃ से 85 ℃
उच्च विश्वसनीयता और स्थिरता
एफटीटीएक्स सिस्टम
पीओएन नेटवर्क
सीएटीवी लिंक
ऑप्टिकल सिग्नल वितरण
टेल्कोर्डिया जीआर-1209-कोर
Telcordia GR-1221-COR
RoHS
तालिका 1 - 1 × एन पीएलसी स्प्लिटर
| मापदंडों | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 |
| ऑपरेटिंग तरंगदैर्ध्य (एनएम) | 1260～1650 | ||||||
| फाइबर प्रकार | G657A1 या ग्राहक निर्दिष्ट | ||||||
| सम्मिलन हानि (डीबी) (पी / एस ग्रेड) | 3.8/4.0 | 7.1/7.3 | 10.2 / 10.5 | 13.5/13.7 | 17/17.4 | 20./20.4 | 23.8/24.2 |
| हानि एकरूपता (डीबी) | 0.4 | 0.6 | 0.8 | 1.2 | 1.5 | 2 | 2.5 |
| ध्रुवीकरण निर्भर नुकसान (डीबी) | 0.2 | 0.2 | 0.2 | 0.25 | 0.3 | 0.35 | 0.4 |
| रिटर्न लॉस (डीबी) (पी/एस ग्रेड) | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 |
| डायरेक्टिविटी (डीबी) | 55 | 55 | 55 | 55 | 55 | 55 | 55 |
| तरंगदैर्ध्य आश्रित हानि (dB) | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 | 0.5 |
| तापमान स्थिरता (-40～85 ℃) (डीबी) | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 |
| ऑपरेटिंग तापमान (℃) | -40～85 | ||||||
| भंडारण तापमान (℃) | -40～85 | ||||||
| डिवाइस आयाम (मिमी) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | एन/ए |
| मॉड्यूल आयाम (मिमी) | 100x80x1 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 141x115x18 | 140×115×18 |
| मिनी-मॉड्यूल आयाम (मिमी) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x80 | एन/ए |
तालिका 2 - 2 × एन पीएलसी स्प्लिटर
| मापदंडों | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
| ऑपरेटिंग तरंगदैर्ध्य (एनएम) 1260～1650 | ||||||
| फाइबर प्रकार G657A1 या ग्राहक निर्दिष्ट | ||||||
| सम्मिलन हानि (डीबी) (पी / एस ग्रेड) | 4 | 7.6 | 1 1 | 14.4 | 17.5 | 21 |
| हानि एकरूपता (डीबी) | 0.6 | 1 | 1.2 | 1.5 | 1.8 | 2.2 |
| ध्रुवीकरण निर्भर नुकसान (डीबी) | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 |
| रिटर्न लॉस (डीबी) (पी/एस ग्रेड) | 0.2 | 0.2 | 0.3 | 0.3 | 0.4 | 0.4 |
| डायरेक्टिविटी (डीबी) | 55 | 55 | 55 | 55 | 55 | 55 |
| तरंगदैर्ध्य आश्रित हानि (dB) | 0.3 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 |
| तापमान स्थिरता (-40～ .) | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 |
| 85 ℃) (डीबी) | ||||||
| ऑपरेटिंग तापमान (℃) | -40～85 | |||||
| भंडारण तापमान (℃) | -40～85 | |||||
| डिवाइस आयाम (मिमी) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 |
| मॉड्यूल आयाम (मिमी) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 141x115x18 |
| मिनी-मॉड्यूल आयाम (मिमी) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x80 |
