| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | SKYLYNN or OEM, ODM |
| प्रमाणन: | ISO, ROHS, CE |
| न्यूनतम आदेश मात्रा: | 10PCS |
| पैकेजिंग विवरण: | पीपी बैग, भीतरी बॉक्स, बाहरी बॉक्स |
| प्रसव के समय: | 2-7 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी, पश्चिम संघ |
| आपूर्ति की क्षमता: | 800,000 |
| प्रतिरूप संख्या।: | स्टील ट्यूब स्प्लिटर | वितरण: | ठगना |
|---|---|---|---|
| हाई लाइट: | 1x2 स्टील ट्यूब स्प्लिटर,स्टील ट्यूब स्प्लिटर 1650NM,फाइबर ऑप्टिक पीएलसी स्प्लिटर 1x8 |
||

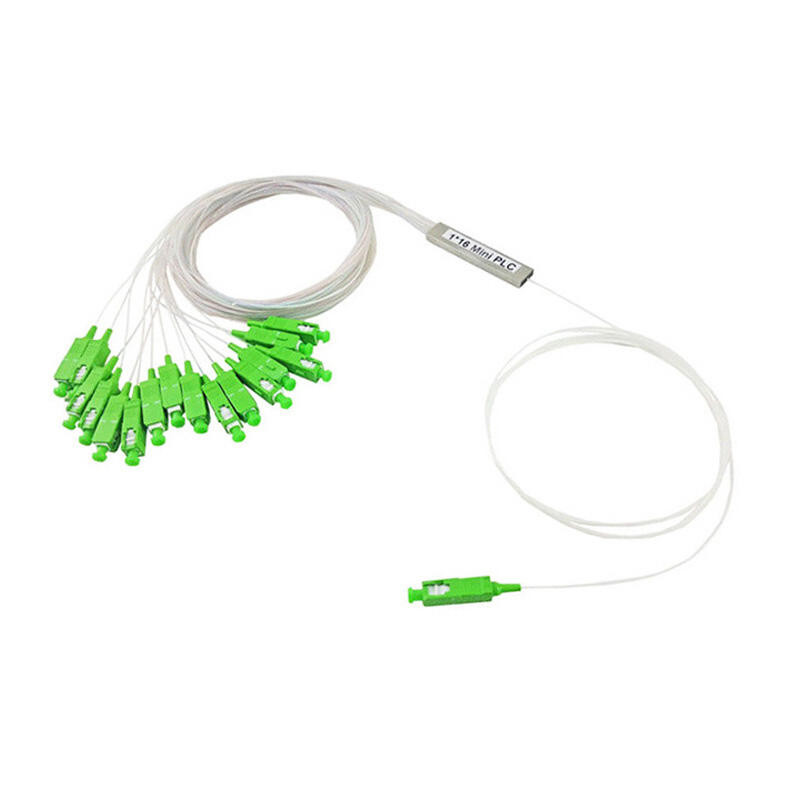

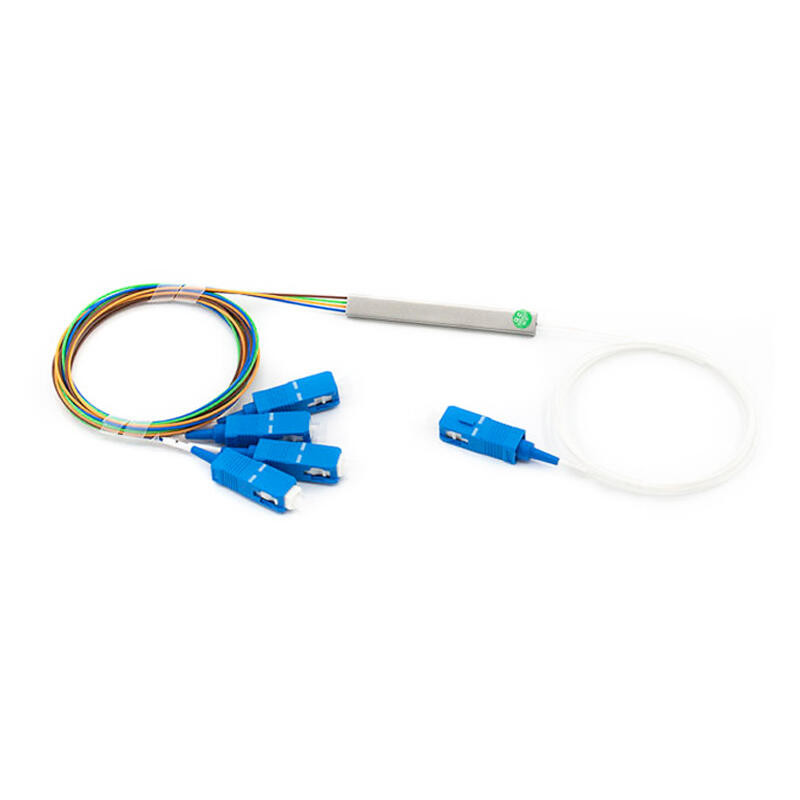

प्लानर लाइट वेव सर्किट (पीएलसी) स्प्लिटर एक प्रकार का ऑप्टिकल पावर मैनेजमेंट डिवाइस है जिसे सिलिका ऑप्टिकल वेवगाइड तकनीक का उपयोग करके बनाया गया है।इसमें छोटे आकार, उच्च विश्वसनीयता, व्यापक ऑपरेटिंग तरंग दैर्ध्य रेंज और अच्छी चैनल-टू-चैनल एकरूपता है और ऑप्टिकल सिग्नल पावर स्प्लिटिंग का एहसास करने के लिए पीओएन नेटवर्क में इसका व्यापक रूप से उपयोग किया जाता है।हम 1xN और 2xN स्प्लिटर उत्पादों की पूरी श्रृंखला प्रदान करते हैं जो विशिष्ट अनुप्रयोगों के लिए तैयार किए गए हैं।सभी उत्पाद GR-1209-CORE और GR-1221-CORE आवश्यकताओं को पूरा करते हैं।
तालिका 1 - 1 × एन पीएलसी स्प्लिटर
| मापदंडों | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 |
| ऑपरेटिंग तरंगदैर्ध्य (एनएम) | 1260～1650 | ||||||
| फाइबर प्रकार | G657A1 या ग्राहक निर्दिष्ट | ||||||
| सम्मिलन हानि (डीबी) (पी / एस ग्रेड) | 3.8/4.0 | 7.1/7.3 | 10.2 / 10.5 | 13.5/13.7 | 17/17.4 | 20./20.4 | 23.8/24.2 |
| हानि एकरूपता (डीबी) | 0.4 | 0.6 | 0.8 | 1.2 | 1.5 | 2 | 2.5 |
| ध्रुवीकरण निर्भर नुकसान (डीबी) | 0.2 | 0.2 | 0.2 | 0.25 | 0.3 | 0.35 | 0.4 |
| रिटर्न लॉस (डीबी) (पी/एस ग्रेड) | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 |
| डायरेक्टिविटी (डीबी) | 55 | 55 | 55 | 55 | 55 | 55 | 55 |
| तरंगदैर्ध्य आश्रित हानि (dB) | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 | 0.5 |
| तापमान स्थिरता (-40～85 ℃) (डीबी) | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 |
| ऑपरेटिंग तापमान (℃) | -40～85 | ||||||
| भंडारण तापमान (℃) | -40～85 | ||||||
| डिवाइस आयाम (मिमी) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | एन/ए |
| मिनी-मॉड्यूल आयाम (मिमी) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x80 | एन/ए |

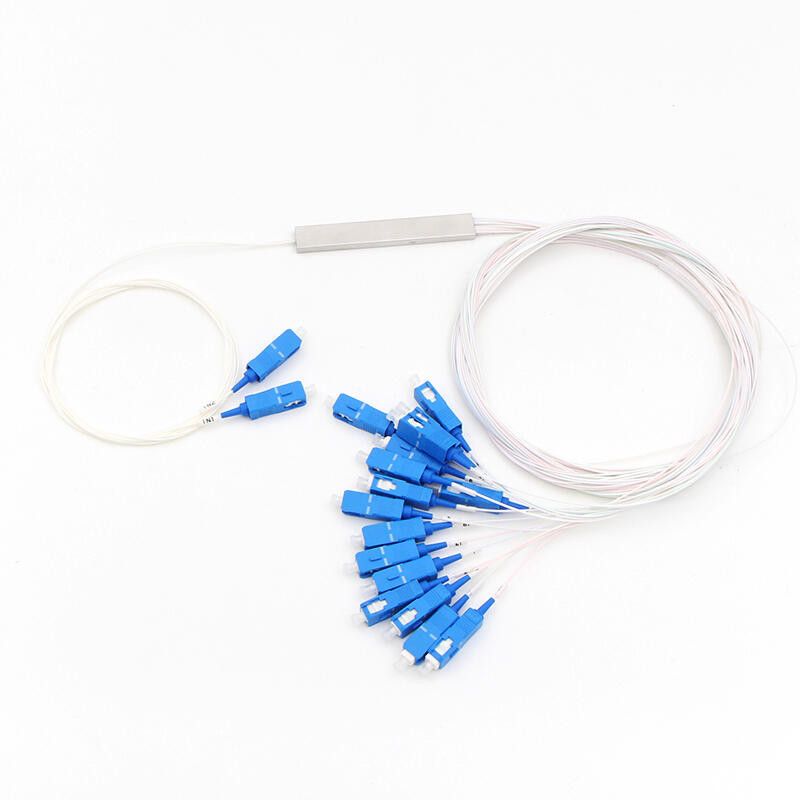

तालिका 2 - 2 × एन पीएलसी स्प्लिटर
| मापदंडों | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
| ऑपरेटिंग तरंगदैर्ध्य (एनएम) | 1260～1650 | |||||
| फाइबर प्रकार | G657A1 या ग्राहक निर्दिष्ट | |||||
| सम्मिलन हानि (डीबी) (पी / एस ग्रेड) | 4 | 7.6 | 1 1 | 14.4 | 17.5 | 21 |
| हानि एकरूपता (डीबी) | 0.6 | 1 | 1.2 | 1.5 | 1.8 | 2.2 |
| ध्रुवीकरण निर्भर नुकसान (डीबी) | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 |
| रिटर्न लॉस (डीबी) (पी/एस ग्रेड) | 0.2 | 0.2 | 0.3 | 0.3 | 0.4 | 0.4 |
| डायरेक्टिविटी (डीबी) | 55 | 55 | 55 | 55 | 55 | 55 |
| तरंगदैर्ध्य आश्रित हानि (dB) | 0.3 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 |
| तापमान स्थिरता (-40～85 ℃) (डीबी) | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 |
| ऑपरेटिंग तापमान (℃) | -40～85 | |||||
| भंडारण तापमान (℃) | -40～85 | |||||
| डिवाइस आयाम (मिमी) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 |
| मिनी-मॉड्यूल आयाम (मिमी) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x80 |
