| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | SKYLYNN or OEM, ODM |
| प्रमाणन: | ISO, ROHS, CE |
| न्यूनतम आदेश मात्रा: | 10PCS |
| पैकेजिंग विवरण: | पीपी बैग, भीतरी बॉक्स, बाहरी बॉक्स |
| प्रसव के समय: | 2-7 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी, पश्चिम संघ |
| आपूर्ति की क्षमता: | 800,000 |
| प्रतिरूप संख्या।: | एससी एफसी एसटी एमयू एलसी | वितरण: | ठगना |
|---|---|---|---|
| हाई लाइट: | GPON फाइबर ऑप्टिक फाड़नेवाला 1x4,फाइबर ऑप्टिक फाड़नेवाला 1x4 1x8,1x2 ऑप्टिकल फाड़नेवाला 1650nm |
||

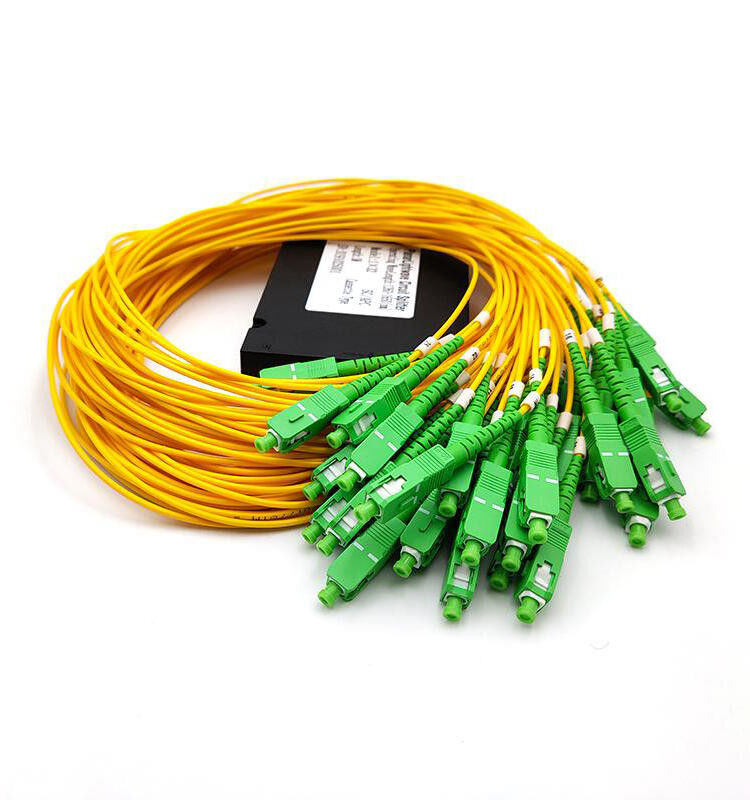

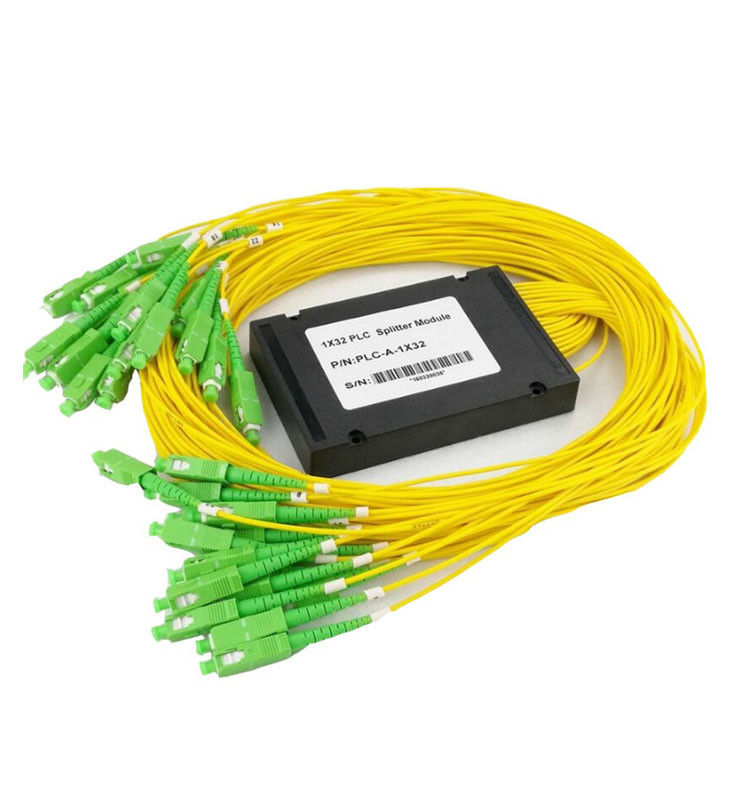

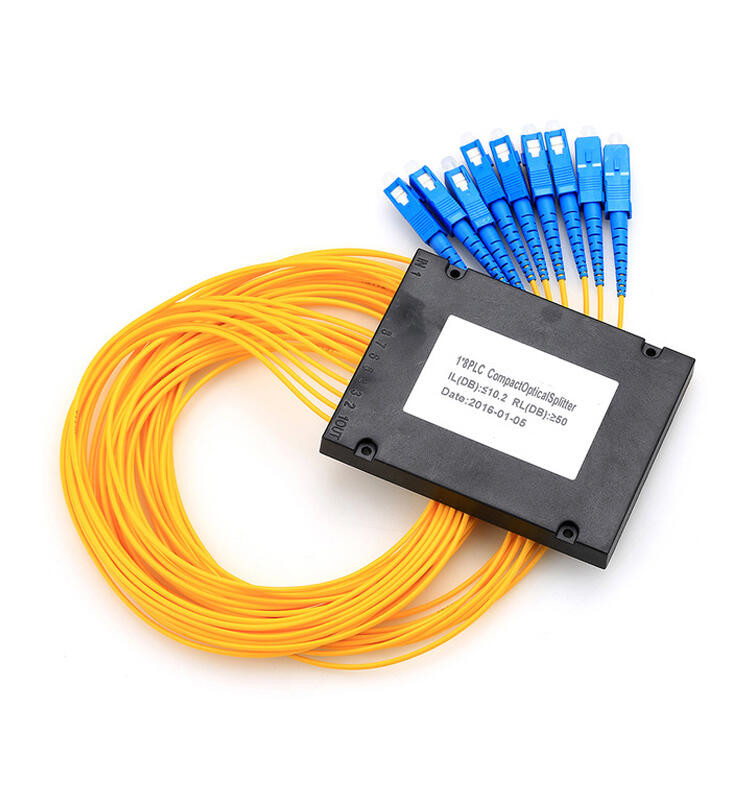

एफटीटीएच जीपीओएन फाइबर ऑप्टिक पीएलसी स्प्लिटर एबीएस बॉक्स
विवरण
पीएलसी (प्लानर लाइटवेव सर्किट) स्प्लिटर्स सिंगल मोड स्प्लिटर्स होते हैं जिनमें एक इनपुट फाइबर से कई आउटपुट फाइबर में समान विभाजन अनुपात होता है।उपलब्ध स्प्लिट काउंट हैं: 1x4, 1x8, 1x16 और 1x32।पीएलसी स्प्लिटर्स 900μm ढीले ट्यूब सिंगलमोड फाइबर के साथ उपलब्ध हैं और आपकी आवश्यकताओं के अनुसार समाप्त या समाप्त हो गए हैं।असंबद्ध पीएलसी स्प्लिटर्स आसान स्प्लिसिंग या कनेक्टराइजेशन के लिए कोई कनेक्टर नहीं आते हैं।कनेक्टेड पीएलसी स्प्लिटर्स आपकी पसंद के फाइबर ऑप्टिक कनेक्टर के साथ उपलब्ध हैं: एलसी / यूपीसी, एलसी / एपीसी, एससी / यूपीसी, एससी / एपीसी, एफसी / यूपीसी, एफसी / एपीसी, और एसटी / यूपीसी।
विशेषताएं
कम सम्मिलन हानि
कम पीडीएल
संक्षिप्त परिरूप
अच्छी चैनल-टू-चैनल एकरूपता
वाइड ऑपरेटिंग वेवलेंथ:
1260nm से 1650nm . तक
वाइड ऑपरेटिंग तापमान:
-40 ℃ से 85 ℃
उच्च विश्वसनीयता और स्थिरता
आवेदन
एफटीटीएक्स सिस्टम
पीओएन नेटवर्क
सीएटीवी लिंक
ऑप्टिकल सिग्नल वितरण
अनुपालन
टेल्कोर्डिया जीआर-1209-कोर
Telcordia GR-1221-COR
RoHS
विशेष विवरण
तालिका 1 - 1 × एन पीएलसी स्प्लिटर
|
मापदंडों |
1×2 |
1×4 |
1×8 |
1×16 |
1×32 |
1×64 |
1×128 |
|
ऑपरेटिंग तरंगदैर्ध्य (एनएम) |
12601650 |
||||||
|
फाइबर प्रकार |
G657A1 या ग्राहक निर्दिष्ट |
||||||
|
सम्मिलन हानि (डीबी)(पी/एस ग्रेड) |
3.8/4.0 |
7.1/7.3 |
10.2 / 10.5 |
13.5/13.7 |
17/17.4 |
20./20.4 |
23.8/24.2 |
|
हानि एकरूपता (डीबी) |
0.4 |
0.6 |
0.8 |
1.2 |
1.5 |
2 |
2.5 |
|
ध्रुवीकरण निर्भर नुकसान (डीबी) |
0.2 |
0.2 |
0.2 |
0.25 |
0.3 |
0.35 |
0.4 |
|
वापसी हानि (डीबी) (पी/एस ग्रेड) |
55/50 |
55/50 |
55/50 |
55/50 |
55/50 |
55/50 |
55/50 |
|
डायरेक्टिविटी (डीबी) |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
|
तरंगदैर्ध्य आश्रित हानि (dB) |
0.3 |
0.3 |
0.3 |
0.5 |
0.5 |
0.5 |
0.5 |
|
तापमान स्थिरता (-40 .)～85 ℃) (डीबी) |
0.4 |
0.4 |
0.4 |
0.5 |
0.5 |
0.5 |
0.5 |
|
परिचालन तापमान (℃) |
-4085 |
||||||
|
भंडारण तापमान (℃) |
-4085 |
||||||
|
डिवाइस आयाम (मिमी) |
4x4x40 |
4x4x40 |
4x4x40 |
4x7x50 |
4x7x50 |
4x12x60 |
एन/ए |
|
मॉड्यूल आयाम (मिमी) |
100x80x1 |
100x80x10 |
100x80x10 |
120x80x18 |
120x80x18 |
141x115x18 |
140×115×18 |
|
मिनी-मॉड्यूल आयाम (मिमी) |
4x4x40 |
4x7x60 |
4x7x60 |
4x12x60 |
6x20x80 |
6x40x80 |
एन/ए |
तालिका 2 - 2 × एन पीएलसी स्प्लिटर
|
मापदंडों |
2×2 |
2×4 |
2×8 |
2×16 |
2×32 |
2×64 |
|
ऑपरेटिंग तरंगदैर्ध्य (एनएम) 12601650 |
|
|
|
|
|
|
|
फाइबर प्रकार G657A1 या ग्राहक निर्दिष्ट |
|
|
|
|
|
|
|
सम्मिलन हानि (डीबी)(पी/एस ग्रेड) |
4 |
7.6 |
1 1 |
14.4 |
17.5 |
21 |
|
हानि एकरूपता (डीबी) |
0.6 |
1 |
1.2 |
1.5 |
1.8 |
2.2 |
|
ध्रुवीकरण निर्भर नुकसान (डीबी) |
55/50 |
55/50 |
55/50 |
55/50 |
55/50 |
55/50 |
|
वापसी हानि (डीबी) (पी/एस ग्रेड) |
0.2 |
0.2 |
0.3 |
0.3 |
0.4 |
0.4 |
|
डायरेक्टिविटी (डीबी) |
55 |
55 |
55 |
55 |
55 |
55 |
|
तरंगदैर्ध्य आश्रित हानि (dB) |
0.3 |
0.4 |
0.5 |
0.5 |
0.5 |
0.5 |
|
तापमान स्थिरता (-40 .)मैं |
0.4 |
0.4 |
0.4 |
0.5 |
0.5 |
0.5 |
|
परिचालन तापमान (℃) |
-4085 |
|
|
|
|
|
|
भंडारण तापमान (℃) |
-4085 |
|
|
|
|
|
|
डिवाइस आयाम (मिमी) |
4x4x40 |
4x4x40 |
4x4x40 |
4x7x50 |
4x7x50 |
4x12x60 |
|
मॉड्यूल आयाम (मिमी) |
100x80x10 |
100x80x10 |
100x80x10 |
120x80x18 |
120x80x18 |
141x115x18 |
|
मिनी-मॉड्यूल आयाम (मिमी) |
4x4x40 |
4x7x60 |
4x7x60 |
4x12x60 |
6x20x80 |
6x40x80 |
