| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | SKYLYNN or OEM, ODM |
| प्रमाणन: | ISO, ROHS, CE |
| न्यूनतम आदेश मात्रा: | 10PCS |
| पैकेजिंग विवरण: | पीपी बैग, भीतरी बॉक्स, बाहरी बॉक्स |
| प्रसव के समय: | 2-7 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी, पश्चिम संघ |
| आपूर्ति की क्षमता: | 800,000 |
| प्रतिरूप संख्या।: | OTDR-3302S | वितरण: | ठगना |
|---|---|---|---|
| हाई लाइट: | हाथ में 1550nm फाइबर परीक्षण उपकरण,otdr 22dB फाइबर परीक्षण उपकरण,फाइबर ऑप्टिक परीक्षण सेट RJ45 ईथरनेट |
||

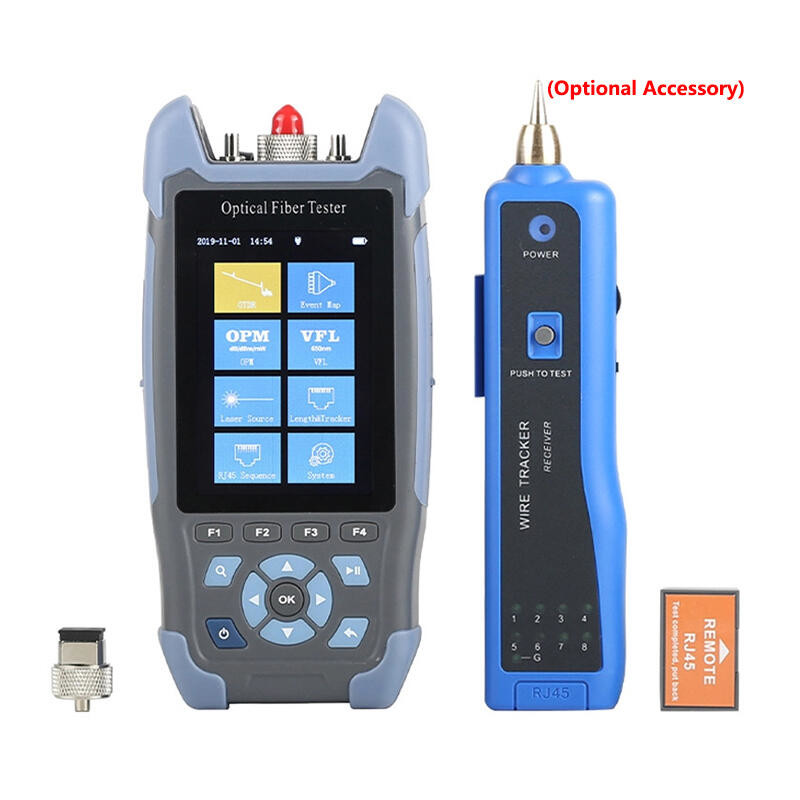

OTDR-3302S मिनी प्रो OTDR फाइबर ब्रेकपॉइंट, लंबाई, हानि और इनपुट लाइट स्वचालित पहचान, एक कुंजी द्वारा स्वचालित परीक्षण का परीक्षण करने के लिए FTTx और एक्सेस नेटवर्क निर्माण और रखरखाव पर लागू होता है।परीक्षक 3.5 इंच रंगीन एलसीडी स्क्रीन, नए प्लास्टिक खोल डिजाइन, शॉक-प्रूफ और ड्रॉप-प्रूफ के साथ कॉम्पैक्ट है।परीक्षक अत्यधिक एकीकृत ओटीडीआर, इवेंट मैप्स, स्थिर प्रकाश स्रोत, ऑप्टिकल पावर मीटर, विजुअल फॉल्ट लोकेटर, केबल अनुक्रम प्रूफरीडिंग, केबल लंबाई माप और प्रकाश कार्यों के साथ 8 कार्यों को भी जोड़ता है।यह ब्रेकपॉइंट, यूनिवर्सल कनेक्टर, 600 इंटरनल स्टोरेज, TF कार्ड, USB डेटा स्टोरेज और बिल्ट-इन 4000mAh लिथियम बैटरी, USB चार्जिंग का त्वरित पता लगा सकता है।लंबी अवधि के फील्ड वर्क के लिए यह एक अच्छा विकल्प है।
1 डिवाइस में 9 कार्य

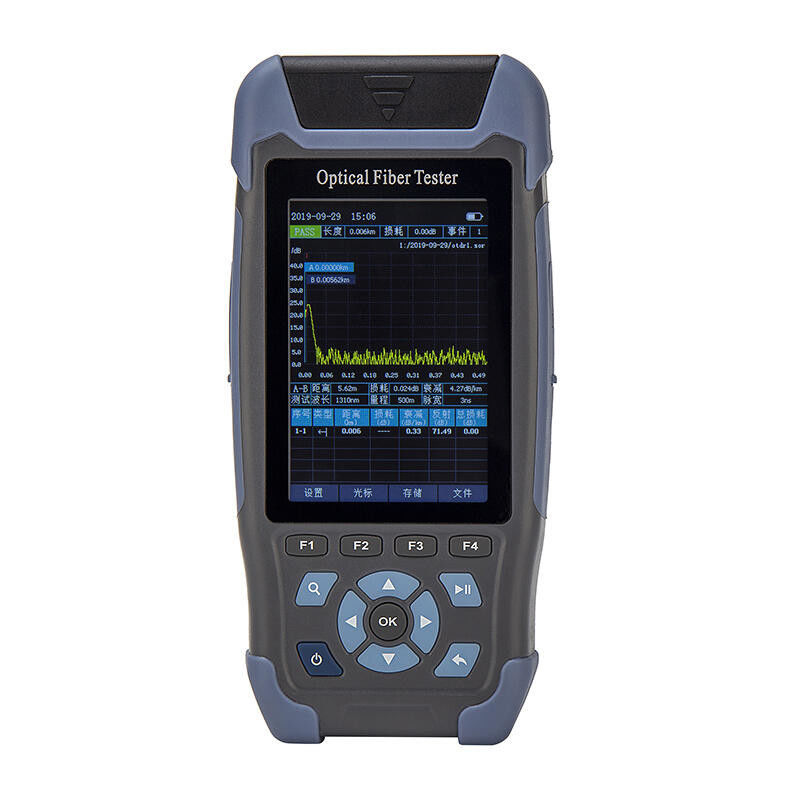

OTDR: 1310/1550nm, 24/22dB, 5m ~ 60K
इवेंट मैप (EXFO iOLM के समान)
ऑप्टिकल पावर मीटर: -50 ~ + 26dB
ऑप्टिकल प्रकाश स्रोत: 1310/1550nm, >-5dB
दृश्य दोष लोकेटर: >=10m
RJ45 ईथरनेट केबल अनुक्रम
RJ45 ईथरनेट केबल दूरीRJ45 ईथरनेट केबल ट्रैकर
नेतृत्व में प्रकाश
FTTx अंतिम-मील समस्या निवारण
पॉइंट-टू-पॉइंट लिंक परीक्षण
CATV नेटवर्क परीक्षण
|
मिनी-प्रो OTDR |
||
|
आदर्श |
OTDR-3302S |
|
|
वेवलेंथ |
1310nm/1550nm ± 20nm |
|
|
फाइबर प्रकार |
G.652 एसएम फाइबर |
|
|
डानामिक रेंज |
24dB/22dB |
|
|
टेस्ट रेंज |
5मी~60किमी |
|
|
इवेंट ब्लाइंड जोन |
3मी |
|
|
एटीटी ब्लाइंड जोन |
8 |
|
|
पल्स चौड़ाई |
3ns ~ 10us |
|
|
सटीकता को लेकर |
± (1m+नमूना अंतराल +0.005%*परीक्षण दूरी) |
|
|
हानि सटीकता |
± 0.2 डीबी / डीबी |
|
|
नमूना बिंदु |
16k~128k |
|
|
नमूना संकल्प |
0.05m~8m |
|
|
प्रतिबिंब सटीकता |
±3डीबी |
|
|
आधार सामग्री भंडारण |
अंदर का:मैं600, बाहरी: टीएफ कार्ड |
|
|
लेजर सुरक्षा स्तर |
कक्षामैंस्तर |
|
|
फाइल प्रारूप |
एसओआर मानक फ़ाइल प्रारूप |
|
|

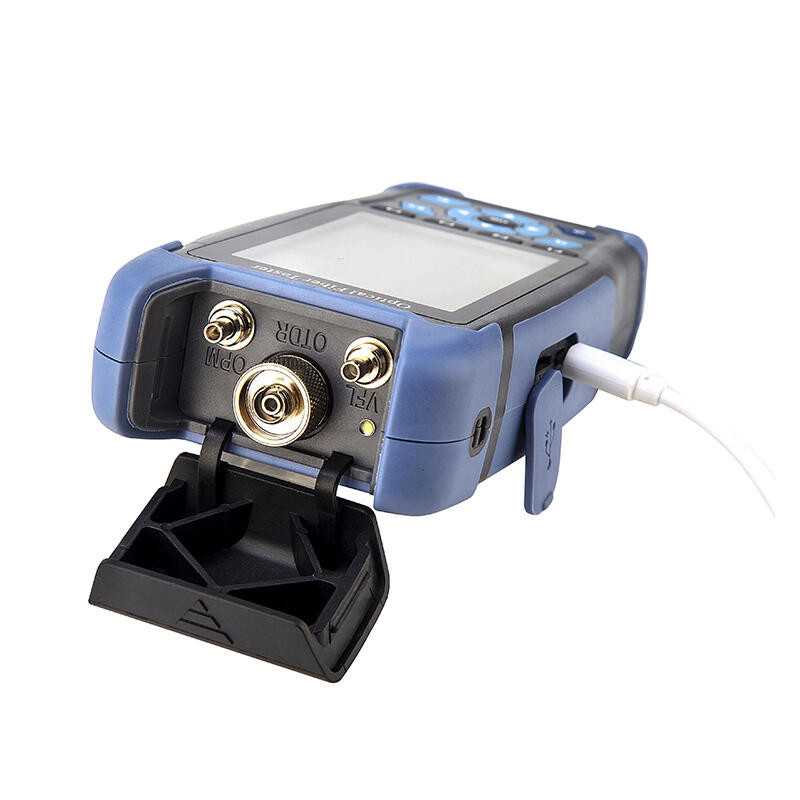

योजक |
एफसी / यूपीसी (विनिमेय एससी, एसटी) |
|
|
ऑप्टिकल पावर मीटर |
||
|
वेव रेंज |
800 एनएम ~ 1700 एनएम |
|
|
इंटरफ़ेस प्रकार |
यूनिवर्सल एफसी/एससी/एसटी |
|
|
टेस्ट रेंज |
-50dBm~+26dBm |
|
|
अनिश्चितता |
± 5% |
|
|
आवृत्ति पहचान |
सीडब्ल्यू/270/330/1k/2kHz |
|
|
अंशांकन तरंगदैर्ध्य |
850/980/1300/1310/1490/1550/1625/1650nm |
|
|
ऑप्टिकल प्रकाश स्रोत |
||
|
एलडी प्रकार |
एफपी-एलडी |
|
|
आउटपुट तरंगदैर्ध्य |
1550nm ± 20nm |
1310nm/1550nm ± 20nm |
|
निर्गमन शक्ति |
मैं-5dBm |
|
|
मॉडुलन आवृत्ति |
270/330/1k/2kHz |
|
|
स्थिरता |
सीडब्ल्यू, ± 0.5 डीबी / 15 मिनट (प्रीहीटिंग के 15 मिनट बाद परीक्षण) |
|
|
योजक |
एफसी / यूपीसी (विनिमेय एससी, एसटी) |
|
|
वीएफ़एल |
||
|
कार्य तरंगदैर्ध्य |
650nm ± 20nm |
|
|
निर्गमन शक्ति |
मैं10 मेगावाट |
|
|
तरीका |
सीडब्ल्यू / 1 हर्ट्ज / 2 हर्ट्ज |
|
|
योजक |
एफसी/एससी/एसटी |
|
|
आरजे 45 केबल लंबाई मापन: |
||
|
टेस्ट रेंज |
1000m |
|
|
अन्य पैरामीटर |
||
|
प्रदर्शन |
3.5 इंच रंग एलसीडी |
|
|
डेटा इंटरफ़ेस |
माइक्रो यूएसबी |
|
|
बाह्य भंडारण |
टीएफ कार्ड |
|
|
बिजली की आपूर्ति |
पॉलिमर ली-बैटरी: 3.7V, 4000mAh, पावर एडॉप्टर: 5VDC, 2A |
|
|
बैटरी लाइफ |
स्टैंडबाय>20h, मापने का समय>12h |
|
|
परिचालन तापमान |
-10℃~+50℃ |
|
|
भंडारण तापमान |
-40℃~+70℃ |
|
|
सापेक्षिक आर्द्रता |
0 ~ 95% गैर संघनक |
|
|
वज़न |
मैं350g |
|
|
आयाम |
173mm*82mm*37mm |
|
ध्यान दें:
1. टेस्ट तापमान 25 ℃ ± 2 ℃, अधिकतम पल्स चौड़ाई, औसत समय ≥3min।
2. इवेंट ब्लाइंड ज़ोन की परीक्षण स्थितियां न्यूनतम रेंज, न्यूनतम पल्स चौड़ाई, ऑप्टिकल एंड ≥45dB की परावर्तन हानि, विशिष्ट मान हैं।
|
नहीं |
नाम |
मात्रा |
टिप्पणी |
|
1 |
मेज़बान |
1 |
बैटरी शामिल करें |
|
2 |
अनुकूलक |
1 |
|
|
3 |
डेटा लाइन |
1 |
|
|
4 |
सीडी (विश्लेषण सॉफ्टवेयर, उपयोगकर्ता मैनुअल) |
1 |
|
|
5 |
उपयोगकर्ता पुस्तिका |
1 |
|
|
6 |
एससी/यूपीसी कनेक्टर |
1 |
|
|
7 |
अंशांकन प्रमाणन |
1 |
|
|
8 |
योग्यता प्रमाणपत्र/सेवा गारंटी कार्ड |
1 |
|
|
9 |
साफ कपास के टुकड़े |
10 |
|
|
10 |
साधन बैग |
1 |
|
