| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | SKYLYNN or OEM, ODM |
| प्रमाणन: | ISO, ROHS, CE |
| न्यूनतम आदेश मात्रा: | 2 किमी |
| पैकेजिंग विवरण: | लकड़ी का ड्रम |
| प्रसव के समय: | 5-10 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी, पश्चिम संघ |
| आपूर्ति की क्षमता: | 100,000 कोर |
| प्रतिरूप संख्या।: | एडीएस | वितरण: | EXW/एफओबी/सीआईएफ |
|---|---|---|---|
| उद्गम देश: | शेन्ज़ेन | बाहरी व्यास: | 12.5 |
| हाई लाइट: | मिनी स्पैन एडीएसएस ड्रॉप केबल,सिंगल जैकेट एडीएसएस ड्रॉप केबल,सिंगल जैकेट एडीएसएस फाइबर ऑप्टिक केबल |
||

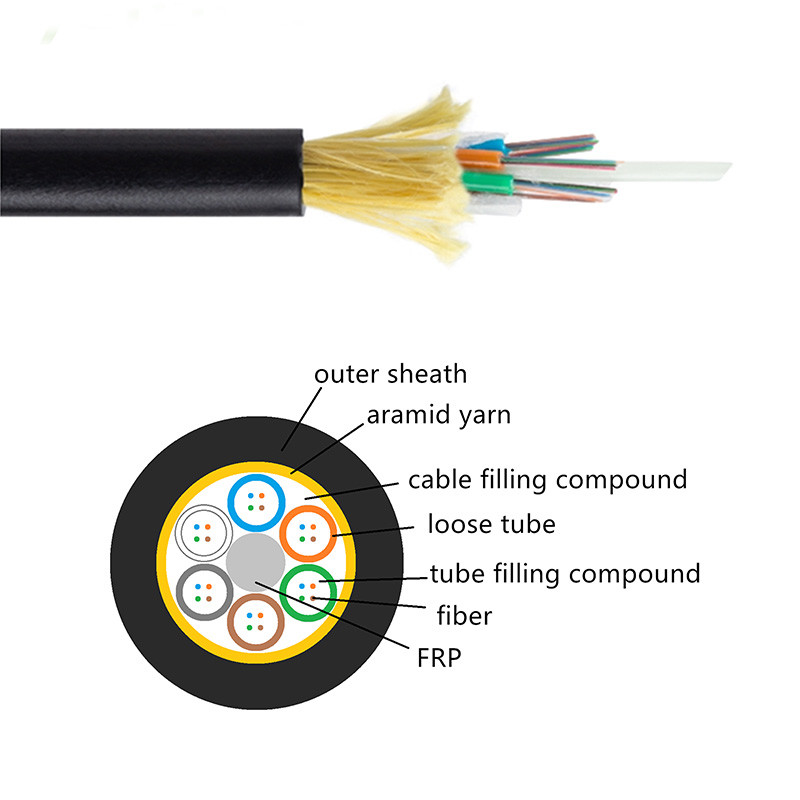

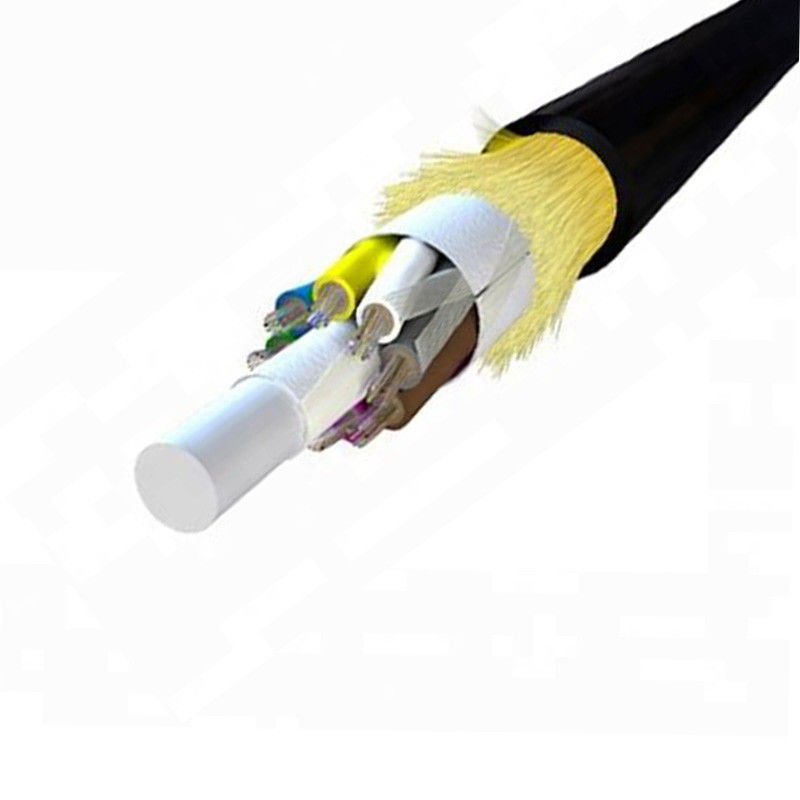

सभी डाइलेक्ट्रिक सेल्फ-सपोर्टिंग एरियल केबल (ADSS)

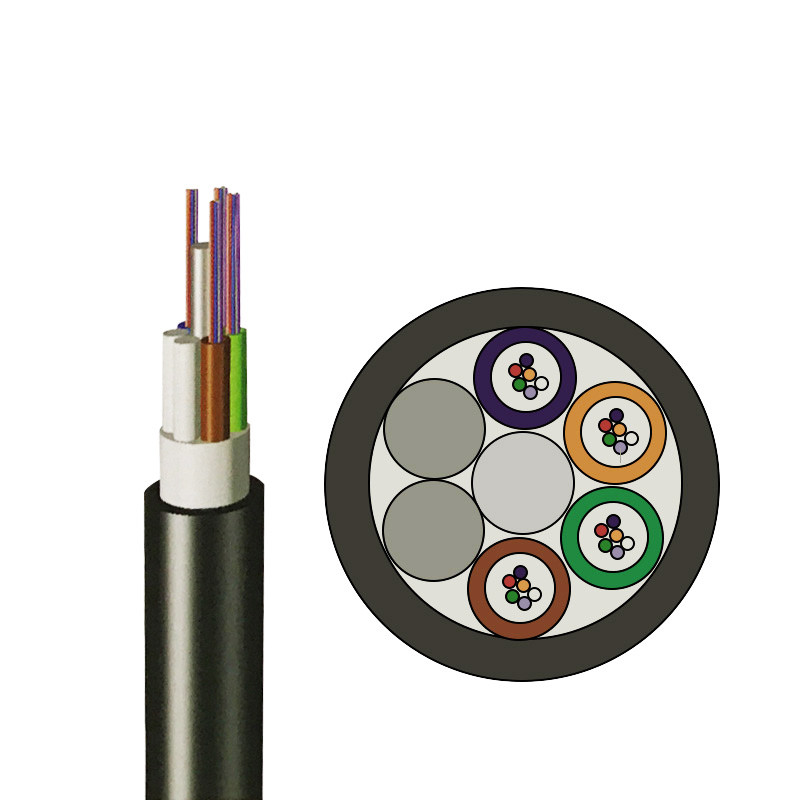

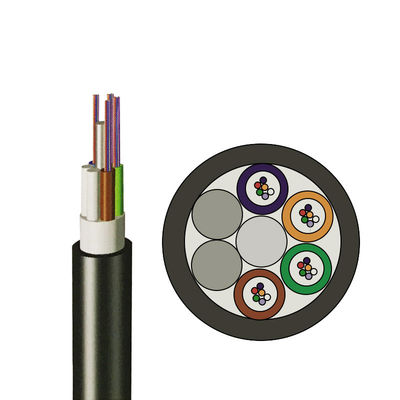

सिंगल जैकेट लूज ट्यूब केबल ADSS आउटडोर ऑप्टिकल फाइबर केबल
ADSS ऑप्टिकल केबल के लिए विवरण
ADSS (ऑल डाइइलेक्ट्रिक सेल्फ-सपोर्टिंग) केबल को एक तन्य शक्ति के साथ डिज़ाइन किया गया है जो अपने स्वयं के वजन, बर्फ और हवा के प्रभावों को दूर करने के लिए शिथिलता के लिए आवश्यक प्रतिरोध प्रदान करेगा, और केबल अवधि को सेवा योग्य रहने के लिए, यहां तक कि बहुत लंबे स्पैन के लिए, इसका पूरा जीवनकाल।
ADSS केबल की छोटी और हल्की प्रकृति कुछ बाहरी प्रभावित करने वाले कारकों जैसे केबल वजन, हवा, बर्फ, आदि के लिए टॉवर संरचनाओं पर भार को कम करेगी। संरचना का डिज़ाइन न केवल नमी और रासायनिक हमलों को रोकेगा, बल्कि बहुलक शक्ति तत्वों की भी रक्षा करेगा। सौर पराबैंगनी प्रकाश के प्रभाव से।इसके अलावा, मजबूत संरचना भी समर्थन टावरों के बीच 700 मीटर लंबाई तक स्थापित करने की अनुमति देगी।
ऑप्टिकल अभिलक्षण
| जी.652 | जी.655 | 50/125μm | 62.5/125μm | ||
| क्षीणन | @850nm | 3.0 डीबी/किमी | 3.0 डीबी/किमी | ||
| (+20 ℃) | @ 1300 एनएम | ≤1.0 डीबी/किमी | ≤1.0 डीबी/किमी | ||
| @1310nm | ≤0.36 डीबी/किमी | ≤0.40 डीबी/किमी | |||
| @ 1550 एनएम | ≤0.22 डीबी/किमी | ≤0.23dB/किमी | |||
| बैंडविड्थ (कक्षा ए) | @850nm | ≥500 मेगाहर्ट्ज · किमी | ≥200 मेगाहर्ट्ज · किमी | ||
| @ 1300 एनएम | ≥1000 मेगाहर्ट्ज · किमी | 600 मेगाहर्ट्ज · किमी | |||
| संख्यात्मक छिद्र | 0.200 ± 0.015NA | 0.275 ± 0.015NA | |||
| केबल कट-ऑफ तरंगदैर्ध्य (सीसी) | ≤1260एनएम | ≤1480एनएम | |||
तकनीकी मापदंड
| बाहरी व्यास | वजन तनाव kN | Ref.दैनिक अधिकतम कार्य तनाव kN | अधिकतम स्वीकार्य कार्य तनाव kN | तोड़ ताकत kN | ताकत सदस्य सीएसए mm2 | लोच का मापांक kN/mm2 | गर्मी विस्तार गुणांक × 10-6/क | उपयुक्त अवधि (एम) (एनईएससी मानक, एम) | ||||
| पीई म्यान | एटी म्यान | ए | बी | सी | डी | |||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
| 13 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
| 13.3 | 137 | 148 | 3 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1 | 420 | 280 | 400 | 280 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22 | 16.4 | 0.6 | 570 | 380 | 550 | 380 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18 | 0.3 | 670 | 460 | 650 | 460 |
| 15.5 | 190 | 204 | 9 | 26 | 60 | 32.2 | 19.1 | 0.1 | 750 | 530 | 750 | 510 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33 | 19.6 | 0.1 | 800 | 560 | 800 | 560 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40 | 20.1 | 0.1 | 880 | 650 | 880 | 650 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48 | 24 | -0.4 | 1000 | 750 | 1000 | 760 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51 | 25.1 | -0.5 | 1100 | 800 | 1100 | 830 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | -0.8 | 1180 | 880 | 1180 | 900 |
ADSS ऑप्टिकल केबल के लिए सुविधाएँ
