| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | SKYLYNN or OEM, ODM |
| प्रमाणन: | ISO, ROHS, CE |
| न्यूनतम आदेश मात्रा: | 2 किमी |
| पैकेजिंग विवरण: | लकड़ी का ड्रम |
| प्रसव के समय: | 5-10 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी, पश्चिम संघ |
| आपूर्ति की क्षमता: | 100,000 कोर |
| प्रतिरूप संख्या।: | एडीएस | वितरण: | EXW/एफओबी/सीआईएफ |
|---|---|---|---|
| उद्गम देश: | शेन्ज़ेन | बाहरी व्यास: | 12.5 |
| हाई लाइट: | सिंगल मोड एडीएसएस फाइबर केबल,100 मीटर एडीएसएस एरियल फाइबर ऑप्टिक केबल,24 कोर एडीएसएस फाइबर केबल: |
||
आउटडोर ओवरहेड स्ट्रैंडेड लूज ट्यूब स्पैन 100 मीटर 24 कोर सिंगल मोड एडीएसएस एरियल फाइबर ऑप्टिक केबल

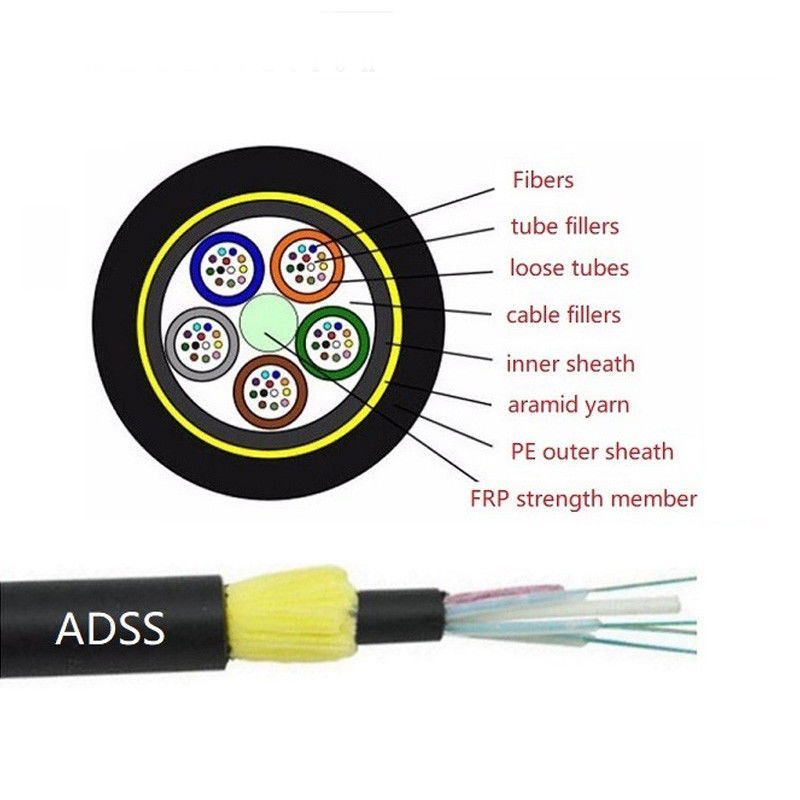

सभी डाइलेक्ट्रिक सेल्फ-सपोर्टिंग एरियल केबल (ADSS)

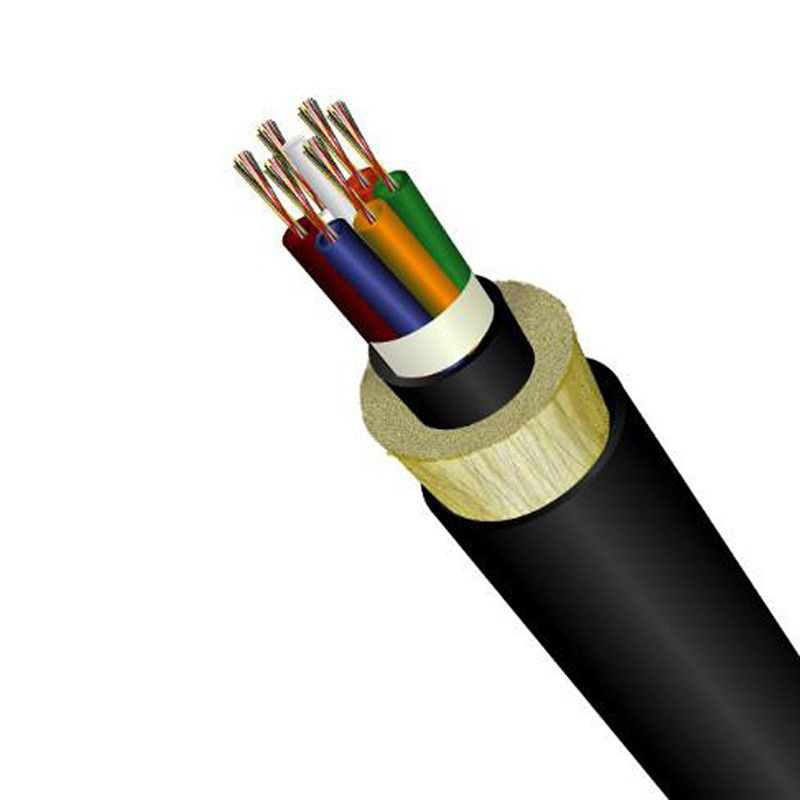

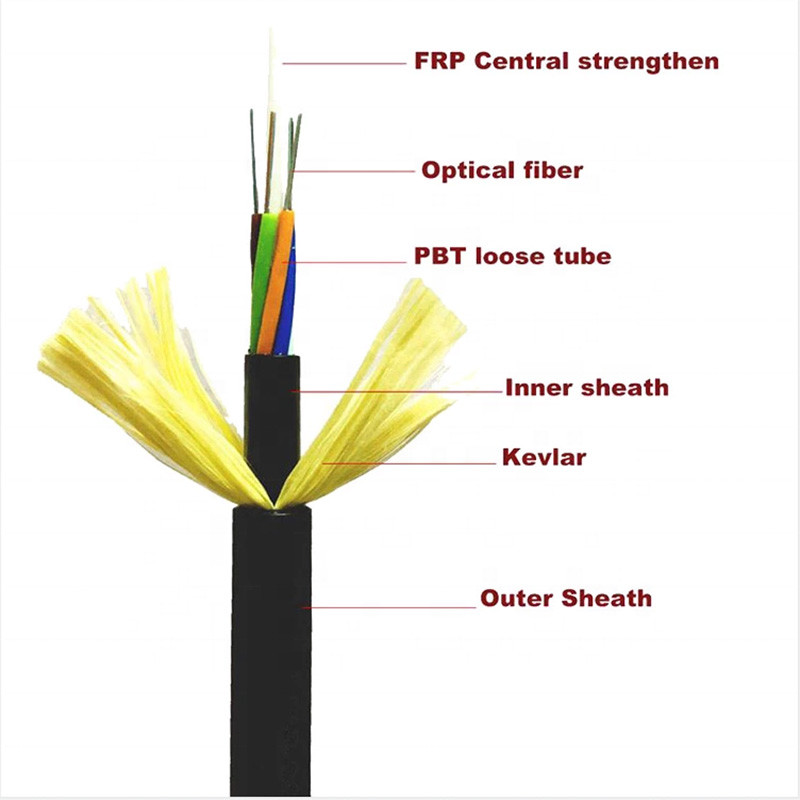

सिंगल जैकेट लूज ट्यूब केबल ADSS आउटडोर ऑप्टिकल फाइबर केबल
ADSS एरियल फाइबर ऑप्टिक केबल के लिए विवरण
मिनी-स्पैन ऑल-डाइलेक्ट्रिक सेल्फ-सपोर्टिंग (एडीएसएस) केबल को स्थानीय और कैंपस नेटवर्क लूप आर्किटेक्चर में बाहरी प्लांट एरियल और डक्ट अनुप्रयोगों के लिए डिज़ाइन किया गया है।एक अलग मैसेंजर सपोर्ट वायर हैंगिंग सिस्टम की आवश्यकता नहीं है, जो इंस्टॉलेशन समय को बहुत कम करता है और अग्रिम और रखरखाव श्रम लागत में सुधार करता है।मिनी-स्पैन सिंगल-मोड और लेजर-अनुकूलित मल्टीमोड फाइबर उपलब्ध हैं।
यह इंस्टॉलेशन अभ्यास सामान्य इंस्टॉलेशन, सुरक्षा और हैंडलिंग प्रदान करता है
एडीएसएस केबल रूट की इंजीनियरिंग और प्लेसमेंट के बारे में सिफारिशें।
ऑप्टिकल अभिलक्षण
| जी.652 | जी.655 | 50/125μm | 62.5/125μm | ||
| क्षीणन | @850nm | 3.0 डीबी/किमी | 3.0 डीबी/किमी | ||
| (+20 ℃) | @ 1300 एनएम | ≤1.0 डीबी/किमी | ≤1.0 डीबी/किमी | ||
| @1310nm | ≤0.36 डीबी/किमी | ≤0.40 डीबी/किमी | |||
| @ 1550 एनएम | ≤0.22 डीबी/किमी | ≤0.23dB/किमी | |||
| बैंडविड्थ (कक्षा ए) | @850nm | ≥500 मेगाहर्ट्ज · किमी | ≥200 मेगाहर्ट्ज · किमी | ||
| @ 1300 एनएम | ≥1000 मेगाहर्ट्ज · किमी | 600 मेगाहर्ट्ज · किमी | |||
| संख्यात्मक छिद्र | 0.200 ± 0.015NA | 0.275 ± 0.015NA | |||
| केबल कट-ऑफ तरंगदैर्ध्य (सीसी) | ≤1260एनएम | ≤1480एनएम | |||
तकनीकी मापदंड
| बाहरी व्यास | वजन तनाव kN | Ref.दैनिक अधिकतम कार्य तनाव kN | अधिकतम स्वीकार्य कार्य तनाव kN | तोड़ ताकत kN | ताकत सदस्य सीएसए mm2 | लोच का मापांक kN/mm2 | गर्मी विस्तार गुणांक × 10-6/क | उपयुक्त अवधि (एम) (एनईएससी मानक, एम) | ||||
| पीई म्यान | एटी म्यान | ए | बी | सी | डी | |||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
| 13 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
| 13.3 | 137 | 148 | 3 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1 | 420 | 280 | 400 | 280 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22 | 16.4 | 0.6 | 570 | 380 | 550 | 380 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18 | 0.3 | 670 | 460 | 650 | 460 |
| 15.5 | 190 | 204 | 9 | 26 | 60 | 32.2 | 19.1 | 0.1 | 750 | 530 | 750 | 510 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33 | 19.6 | 0.1 | 800 | 560 | 800 | 560 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40 | 20.1 | 0.1 | 880 | 650 | 880 | 650 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48 | 24 | -0.4 | 1000 | 750 | 1000 | 760 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51 | 25.1 | -0.5 | 1100 | 800 | 1100 | 830 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | -0.8 | 1180 | 880 | 1180 | 900 |
ADSS वायर के लिए सुविधाएँ
