| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | SKYLYNN or OEM, ODM |
| प्रमाणन: | ISO, ROHS, CE |
| न्यूनतम आदेश मात्रा: | 2 मी |
| पैकेजिंग विवरण: | लकड़ी का ड्रम |
| प्रसव के समय: | 5-10 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी, पश्चिम संघ |
| आपूर्ति की क्षमता: | 100,000 कोर |
| प्रतिरूप संख्या।: | ओपीजीडब्ल्यू | वितरण: | EXW/एफओबी/सीआईएफ आदि |
|---|---|---|---|
| उद्गम देश: | गुआ, सीएन | ||
| हाई लाइट: | एसएस ट्यूब यूनिट ट्यूब फाइबर ऑप्टिक केबल,यूनिट्यूब फाइबर ऑप्टिक केबल ओपीजीडब्ल्यू,48 कोर फाइबर ऑप्टिक डेटा केबल |
||
फंसे स्टेनलेस स्टील ट्यूब ऑप्टिकल फाइबर ग्राउंड वायर OPGW
विवरण
ऑप्टिकल फाइबर ग्राउंड वायर एक प्रकार की केबल संरचना है जिसमें बिजली ट्रांसमिशन के लिए ऑप्टिकल ट्रांसमिशन कम्पोजिट और ओवरहेड ग्राउंड वायर होता है।यह ऑप्टिकल फाइबर केबल और ओवरहेड ग्राउंड वायर दोनों के रूप में बिजली पारेषण लाइनों में काम करता है जो बिजली की हड़ताल और शॉर्ट सर्किट मुद्रा चालन की सुरक्षा प्रदान कर सकता है।ऑप्टिकल फाइबर ग्राउंड वायर में स्टेनलेस स्टील ट्यूब ऑप्टिकल यूनिट, एल्यूमीनियम क्लैडिंग स्टील वायर और एल्यूमीनियम मिश्र धातु के तार होते हैं।इसमें लेयर स्ट्रैंडिंग स्ट्रक्चर है।हम विभिन्न पर्यावरण स्थितियों और ग्राहकों की आवश्यकताओं के अनुसार संरचना को डिजाइन कर सकते हैं।इस संरचना में ग्राउंड वायर और संचार का दोहरा कार्य है, जिसे आमतौर पर ऑप्टिकल फाइबर ग्राउंड वायर के रूप में जाना जाता है।

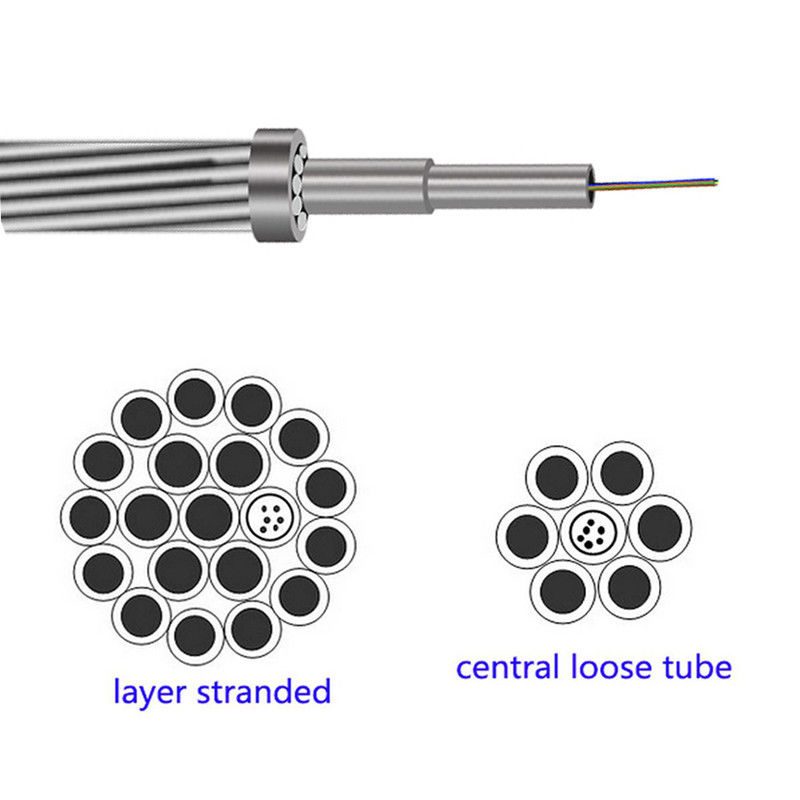

1. सेंट्रल ट्यूब ऑप्टिकल ग्राउंड वायर (OPGW)
सेंट्रल ट्यूब ऑप्टिकल ग्राउंड वायर (OPGW) एल्युमिनियम क्लैड स्टील वायर (ACS) की सिंगल या डबल लेयर्स से घिरा होता है या ACS वायर और एल्युमिनियम अलॉय वायर को मिलाता है।सबसे व्यापक रूप से उपयोग किए जाने वाले केबल हैं, उनका ईसाइन पूरी तरह से सबसे आम इलेक्ट्रिक लाइन की जरूरतों के अनुकूल है।
| विनिर्देश | फाइबर गणना | व्यास (मिमी) | वजन (किलो/किमी) | आरटीएस (केएन) | शॉर्ट सर्किट क्षमता (KA2s) |
| ओपीजीडब्ल्यू-32(40.6;4.7) | 12 | 7.8 | 243 | 40.6 | 4.7 |
| ओपीजीडब्ल्यू-42(54.0;8.4) | 24 | 9 | 313 | 54 | 8.4 |
| ओपीजीडब्ल्यू-42(43.5;10.6) | 24 | 9 | 284 | 43.5 | 10.6 |
| ओपीजीडब्ल्यू-54(55.9;17.5) | 36 | 10.2 | 394 | 67.8 | 13.9 |
| OPGW-61(73.7;175) | 48 | 10.8 | 438 | 73.7 | 17.5 |
| OPGW-61(55.1;24.5) | 48 | 10.8 | 358 | 55.1 | 24.5 |
| OPGW-68(80.8;21.7) | 54 | 11.4 | 485 | 80.8 | 21.7 |
| OPGW-75(54.5;41.7) | 60 | 12 | 459 | 63 | 36.3 |
| ओपीजीडब्ल्यू-76(54.5;41.7) | 60 | 12 | 385 | 54.5 | 41.7 |
2. स्ट्रैंडेड ऑप्टिकल ग्राउंड वायर (OPGW)
स्ट्रैंडेड ऑप्टिकल ग्राउंड वायर (OPGW) एल्यूमीनियम क्लैड स्टील वायर (ACS) की डबल या तीन परतों या ACS तारों और एल्यूमीनियम मिश्र धातु के तारों को मिलाकर फंसे हुए हैं।
विनिर्देश
| विनिर्देश | फाइबर गणना | व्यास | वज़न | आरटीएस | शार्ट सर्किट |
| (मिमी) | (किलो/किमी) | (केएन) | (KA2s) | (केएन) | |
| OPGW-96[121.7;42.2] | 12 | 13 | 671 | 121.7 | 42.2 |
| OPGW-127[141.0;87.9] | 24 | 15 | 825 | 141 | 87.9 |
| OPGW-127[77.8;128.0] | 24 | 15 | 547 | 77.8 | 128 |
| OPGW-145(121.0;132.2) | 28 | 16 | 857 | 121 | 132.2 |
| ओपीजीडब्ल्यू-163(138.2;183.6) | 36 | 17 | 910 | 138.2 | 186.3 |
| OPGW-163(99.9;213.7) | 36 | 17 | 694 | 99.9 | 213.7 |
| OPGW-183(109.7;268.7) | 48 | 18 | 775 | 109.7 | 268.7 |
| OPGW-183(118.4;261.6) | 48 | 18 | 895 | 118.4 | 261.6 |
3.विशेषताएं

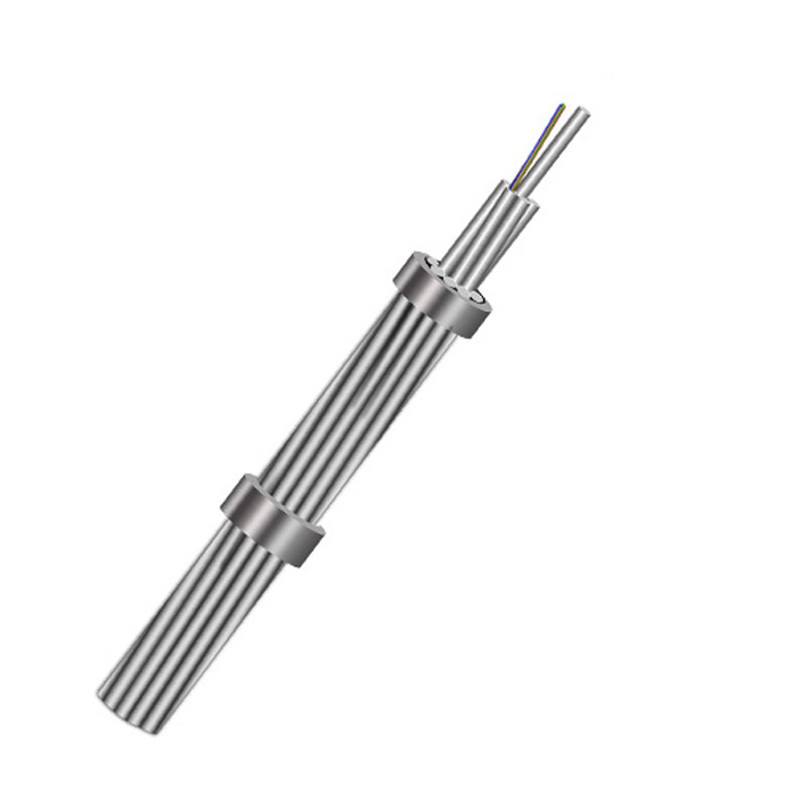

फंसे स्टेनलेस स्टील ट्यूब OPGW

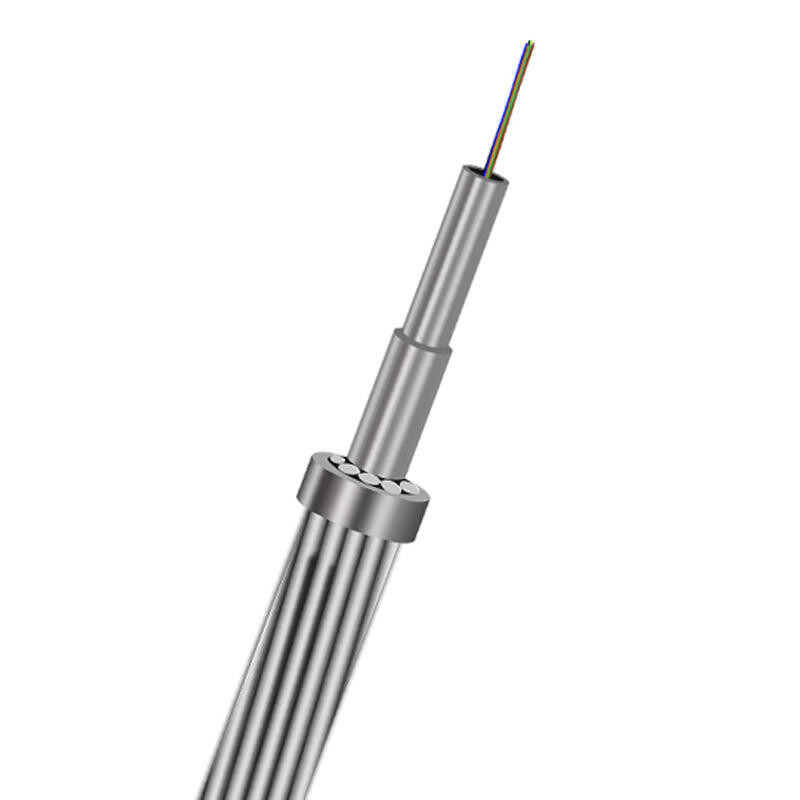

सेंट्रल (अल-कवर) स्टेनलेस स्टील ट्यूब OPGW
4.एल्यूमिनियम ट्यूब OPGW
