| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | SKYLYNN or OEM, ODM |
| प्रमाणन: | ISO, ROHS, CE |
| न्यूनतम आदेश मात्रा: | 2 मी |
| पैकेजिंग विवरण: | लकड़ी का ड्रम |
| प्रसव के समय: | 5-10 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी, पश्चिम संघ |
| आपूर्ति की क्षमता: | 100,000 कोर |
| प्रतिरूप संख्या।: | GYTY53 | वितरण: | EXW/एफओबी/सीआईएफ आदि |
|---|---|---|---|
| उद्गम देश: | गुआ, सीएन | बैंडविड्थ (कक्षा ए): | @850nm |
| हाई लाइट: | GYTY53 आउटडोर ऑप्टिकल फाइबर केबल,दफन आउटडोर ऑप्टिकल फाइबर केबल 15.8MM,हाइब्रिड फाइबर ऑप्टिक केबल 12F 24F |
||

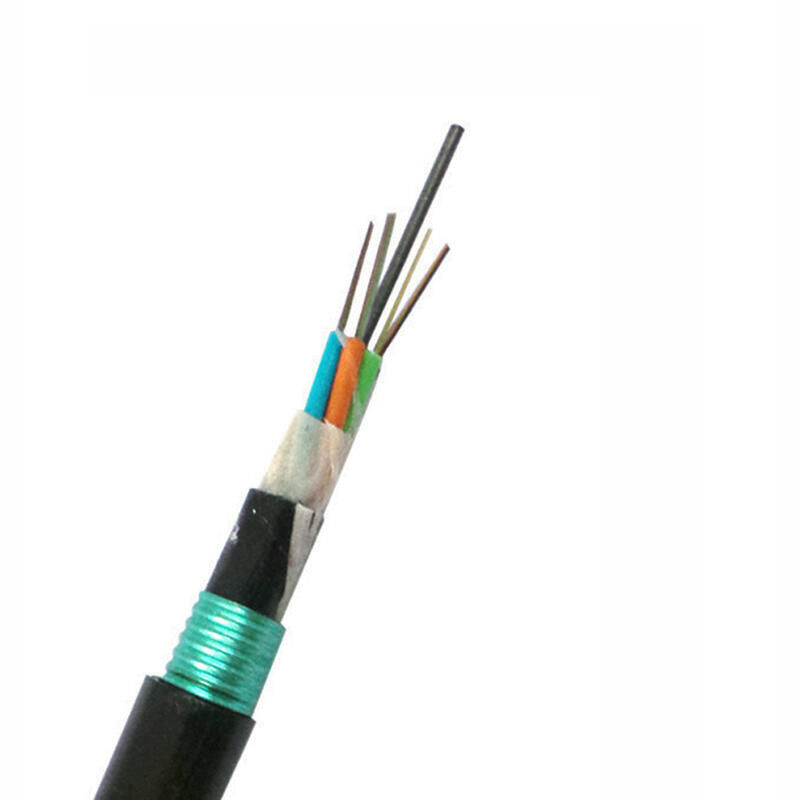

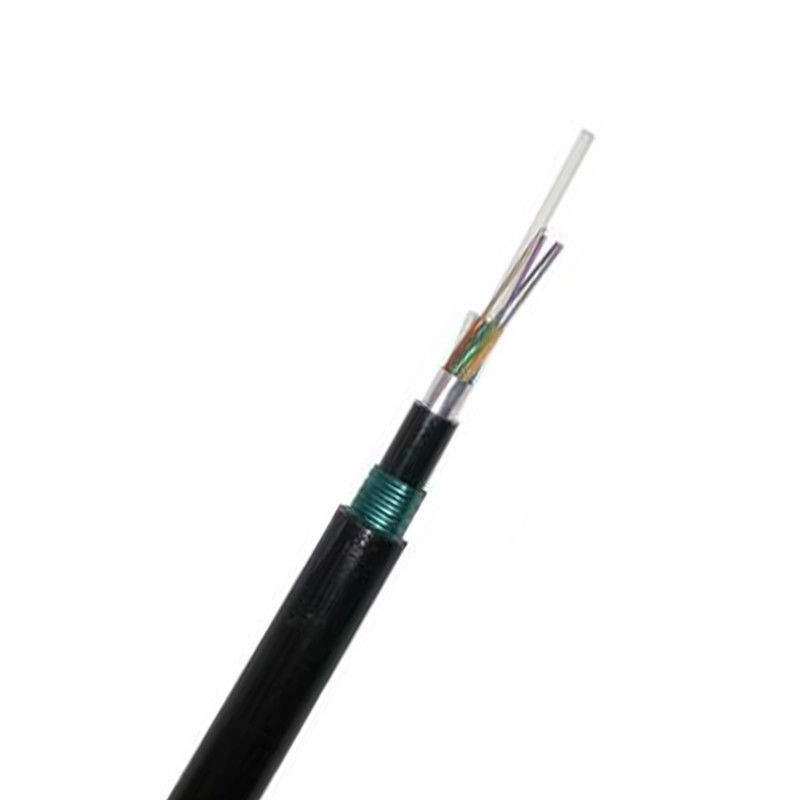

आउटडोर भूमिगत सीधे फंसे हुए ढीले ट्यूब केबल GYTY53
विवरण

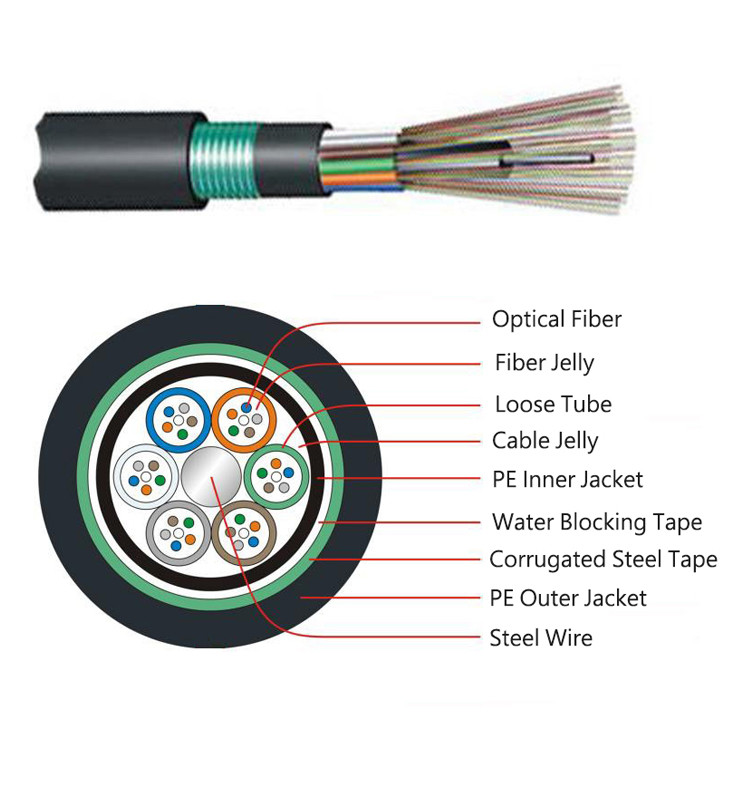

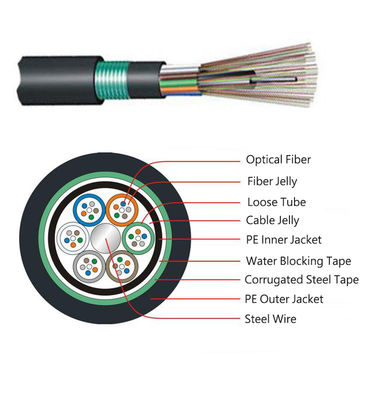

ढीले ट्यूब फाइबर पानी प्रतिरोधी भरने वाले यौगिक से भरे होते हैं।एक स्टील के तार, जिसे कभी-कभी उच्च फाइबर गिनती वाले केबल के लिए पॉलीइथाइलीन (पीई) के साथ लिपटा जाता है, एक धातु शक्ति सदस्य के रूप में कोर के केंद्र में स्थित होता है।ट्यूब (और फिलर्स) स्ट्रेंथ मेंबर के चारों ओर एक कॉम्पैक्ट और सर्कुलर केबल कोर में फंसे हुए हैं।केबल कोर को पानी के प्रवेश से बचाने के लिए फिलिंग कंपाउंड से भरा जाता है, जिसके ऊपर एक पतली पीई आंतरिक म्यान लगाया जाता है।पीएसपी को आंतरिक म्यान पर लंबे समय तक लागू करने के बाद, केबल को पीई बाहरी म्यान के साथ पूरा किया जाता है।
विशेषताएं
आउटडोर ढीली ट्यूब फंसे हुए बख़्तरबंद ऑप्टिक फाइबर केबल
अच्छा यांत्रिक और तापमान प्रदर्शन
उच्च शक्ति ढीली ट्यूब जो हाइड्रोलिसिस प्रतिरोधी है
विशेष ट्यूब भरने वाला यौगिक फाइबर की एक महत्वपूर्ण सुरक्षा सुनिश्चित करता है
क्रश प्रतिरोध और लचीलापन
मानकों
GYTA53 केबल मानक YD/T 907-2001 के साथ-साथ IEC 60794-1 . का अनुपालन करता है
अनुप्रयोग
लंबी दूरी के संचार और स्थानीय नेटवर्क के लिए उपयोग किया जाता है
बिछाने की विधि
प्रत्यक्ष दफन और वाहिनी
ऑप्टिकल अभिलक्षण
|
|
जी.652 |
जी.655 |
50/125μm |
62.5/125μm |
||
|
क्षीणन |
@850nm |
|
|
3.0 डीबी/किमी |
3.0 डीबी/किमी |
|
|
(+20 ℃) |
@ 1300 एनएम |
|
|
≤1.0 डीबी/किमी |
≤1.0 डीबी/किमी |
|
|
|
@1310nm |
≤0.36 डीबी/किमी |
≤0.40 डीबी/किमी |
|
|
|
|
|
@ 1550 एनएम |
≤0.22 डीबी/किमी |
≤0.23dB/किमी |
|
|
|
|
बैंडविड्थ (कक्षा ए) |
@850nm |
|
|
≥500 मेगाहर्ट्ज · किमी |
≥200 मेगाहर्ट्ज · किमी |
|
|
@ 1300 एनएम |
|
|
≥1000 मेगाहर्ट्ज · किमी |
600 मेगाहर्ट्ज · किमी |
|
|
|
संख्यात्मक छिद्र |
|
|
0.200 ± 0.015NA |
0.275 ± 0.015NA |
|
|
|
केबल कट-ऑफ तरंगदैर्ध्य (सीसी) |
≤1260एनएम |
≤1480एनएम |
|
|
|
|
तकनीकी मापदंड
|
केबल प्रकार |
फाइबर गणना |
ट्यूबों |
फिलर्स |
केबल व्यास मिमी |
केबल वजन किलो/किमी |
तन्यता ताकत |
क्रश प्रतिरोध |
झुकने त्रिज्या |
|
लंबी / छोटी अवधि |
लंबी / छोटी अवधि |
स्थिर सक्रिय |
||||||
|
(एन) |
(एन/100 मिमी) |
(मिमी) |
||||||
|
GYFTY53-2~6 |
2~6 |
1 |
7 |
15.8 |
230 |
1000/3000 |
1000/3000 |
10डी/20डी |
|
GYFTY53-8~12 |
8~12 |
2 |
6 |
15.8 |
230 |
1000/3000 |
1000/3000 |
10डी/20डी |
|
GYFTY53-14~18 |
14~18 |
3 |
5 |
15.8 |
230 |
1000/3000 |
1000/3000 |
10डी/20डी |
|
GYFTY53-20~24 |
20~24 |
4 |
4 |
15.8 |
230 |
1000/3000 |
1000/3000 |
10डी/20डी |
|
GYFTY53-26~30 |
26~30 |
5 |
3 |
15.8 |
230 |
1000/3000 |
1000/3000 |
10डी/20डी |
|
GYFTY53-32~36 |
32~36 |
6 |
2 |
15.8 |
230 |
1000/3000 |
1000/3000 |
10डी/20डी |
|
GYFTY53-38~42 |
38~42 |
7 |
1 |
15.8 |
230 |
1000/3000 |
1000/3000 |
10डी/20डी |
|
GYFTY53-44~48 |
44~48 |
8 |
0 |
15.8 |
230 |
1000/3000 |
1000/3000 |
10डी/20डी |
|
GYFTY53-50~60 |
50 ~ 60 |
5 |
3 |
16.8 |
255 |
1000/3000 |
1000/3000 |
10डी/20डी |
|
GYFT Y53-62 ~ 72 |
62~72 |
6 |
2 |
16.8 |
255 |
1000/3000 |
1000/3000 |
10डी/20डी |
|
GYFTY53-74~84 |
74~84 |
7 |
1 |
16.8 |
255 |
1000/3000 |
1000/3000 |
10डी/20डी |
|
GYFTY53-86~96 |
86~96 |
8 |
0 |
16.8 |
255 |
1000/3000 |
1000/3000 |
10डी/20डी |
|
GYFTY53-98~108 |
98~108 |
9 |
1 |
19.2 |
320 |
1000/3000 |
1000/3000 |
10डी/20डी |
|
GYFTY53-110~120 |
110~120 |
10 |
0 |
19.2 |
320 |
1000/3000 |
1000/3000 |
10डी/20डी |
|
GYFTY53-122~132 |
122~132 |
1 1 |
1 |
21.2 |
380 |
1000/3000 |
1000/3000 |
10डी/20डी |
|
GYFTY53-134~144 |
134 ~ 144 |
12 |
0 |
21.2 |
380 |
1000/3000 |
1000/3000 |
10डी/20डी |
