| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | SKYLYNN or OEM, ODM |
| प्रमाणन: | ISO, ROHS, CE |
| न्यूनतम आदेश मात्रा: | 2 मी |
| पैकेजिंग विवरण: | लकड़ी का ड्रम |
| प्रसव के समय: | 5-10 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी, पश्चिम संघ |
| आपूर्ति की क्षमता: | 100,000 कोर |
| प्रतिरूप संख्या।: | GYFTY | वितरण: | ठगना |
|---|---|---|---|
| हाई लाइट: | आउटडोर ऑप्टिकल फाइबर केबल 62.5um,आउटडोर ऑप्टिकल फाइबर केबल GYFTY,आकृति 8 फाइबर ऑप्टिक केबल 0.40dB/किमी |
||

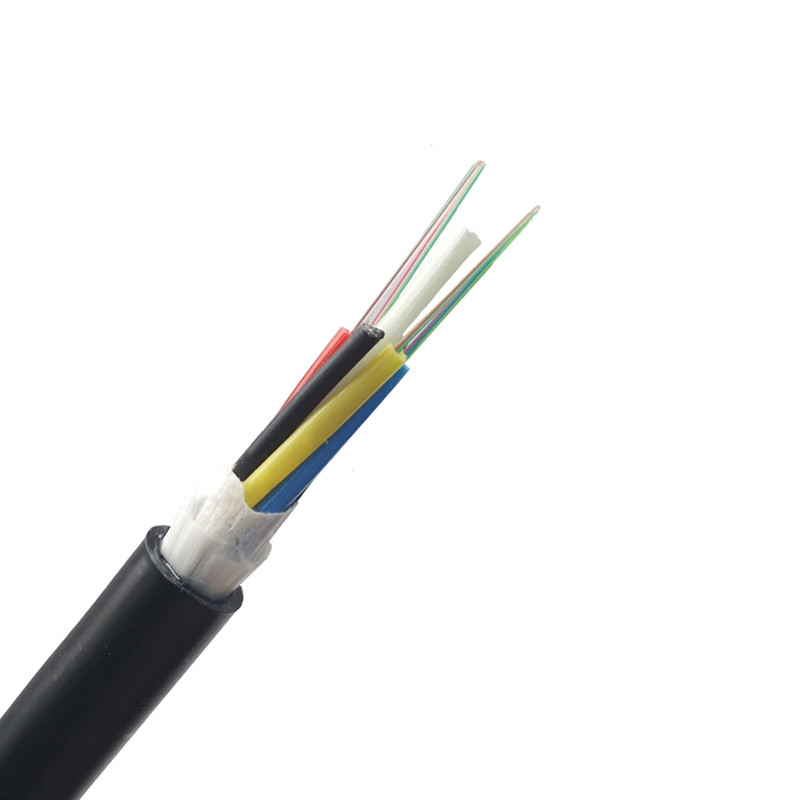

आउटडोर स्ट्रैंडेड लूज ट्यूब डक्ट नॉन-बख्तरबंद फाइबर ऑप्टिक केबल GYFTY
विवरण

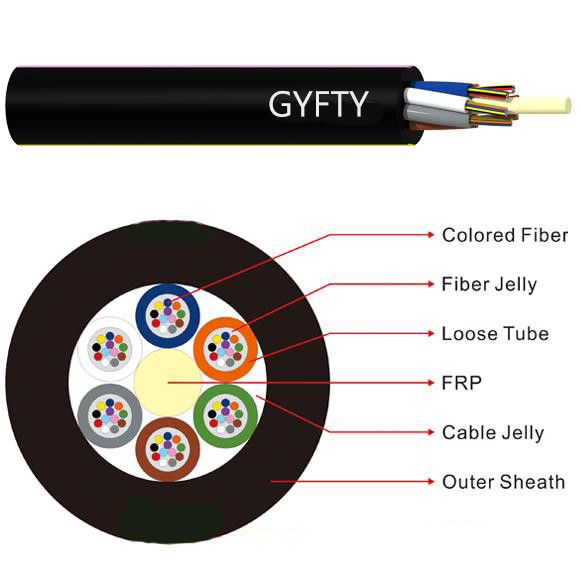

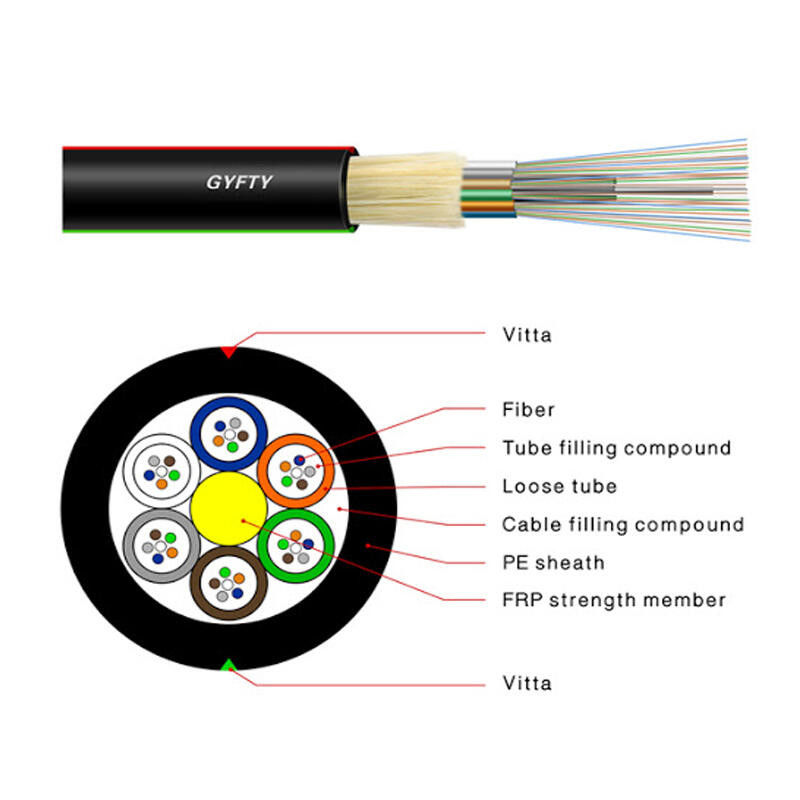

GYFTY फाइबर ऑप्टिक केबल एक गैर-धातु केबल है जिसका उपयोग बिजली पारेषण प्रणाली, अत्यधिक गड़गड़ाहट वाले क्षेत्रों और उच्च विद्युत चुम्बकीय इंटरफ़ेस के लिए किया जाता है।केबल ट्यूब, जो फिलिंग कंपाउंड से भरी होती हैं, FRP स्ट्रेंथ मेंबर के आसपास फंसी होती हैं।फिर पानी के सबूत सामग्री पर आर्मीड यार्न लगाया जाता है, केबल को पीई शीथ के साथ पूरा किया जाता है।GYFTY केबल 2 कोर से 144 कोर तक उपलब्ध हैं।इसका उपयोग लंबी दूरी के एरियल या डक्ट एप्लिकेशन के लिए हाई-वोल्टेज क्षेत्र में किया जाता है।
विशेषताएं
अच्छा यांत्रिक और तापमान प्रदर्शन
हाई स्ट्रेंथ लूज ट्यूब जो हाइड्रोलिसिस प्रतिरोधी है
विशेष ट्यूब भरने वाला यौगिक फाइबर की एक महत्वपूर्ण सुरक्षा सुनिश्चित करता है
क्रश प्रतिरोध और लचीलापन
ऑप्टिकल अभिलक्षण
| जी.652 | जी.655 | 50/125μm | 62.5/125μm | ||
| क्षीणन | @850nm | ≤3.0 डीबी/किमी | ≤3.0 डीबी/किमी | ||
| (+20 ℃) | @ 1300 एनएम | ≤1.0 डीबी/किमी | ≤1.0 डीबी/किमी | ||
| @1310nm | ≤0.36 डीबी/किमी | ≤0.40 डीबी/किमी | |||
| @ 1550एनएम | ≤0.22 डीबी/किमी | ≤0.23dB/किमी | |||
| बैंडविड्थ (कक्षा ए) | @850nm | ≥500 मेगाहर्ट्ज · किमी | ≥200 मेगाहर्ट्ज · किमी | ||
| @ 1300 एनएम | 1000 मेगाहर्ट्ज · किमी | 600 मेगाहर्ट्ज · किमी | |||
| संख्यात्मक छिद्र | 0.200 ± 0.015NA | 0.275 ± 0.015NA | |||
| केबल कट-ऑफ तरंगदैर्ध्य (सीसी) | ≤1260एनएम | ≤1480एनएम | |||
तकनीकी पैमाने
| केबल प्रकार मिमी | फाइबर गणना | ट्यूबों | फिलर्स | केबल व्यास मिमी | केबल वजन किलो/किमी | तन्यता ताकत लंबी / छोटी अवधि N | क्रश प्रतिरोध लंबी / छोटी अवधि एन / 100 मिमी | झुकने त्रिज्या स्थिर / गतिशील |
| GYFTY-2~6 | 2~6 | 1 | 5 | 10.6 | 88 | 400/1000 | 300/1000 | 10डी/20डी |
| GYFTY-8~12 | 8~12 | 2 | 4 | 10.6 | 88 | 400/1000 | 300/1000 | 10डी/20डी |
| GYFTY-14~18 | 14~18 | 3 | 3 | 10.6 | 88 | 400/1000 | 300/1000 | 10डी/20डी |
| GYFTY -20 ~ 24 | 20~24 | 4 | 2 | 10.6 | 88 | 400/1000 | 300/1000 | 10डी/20डी |
| GYFTY-26~30 | 26~30 | 5 | 1 | 10.6 | 88 | 400/1000 | 300/1000 | 10डी/20डी |
| GYFTY-32~36 | 32~36 | 6 | 0 | 10.6 | 88 | 400/1000 | 300/1000 | 10डी/20डी |
| GYFTY-2~6 | 2~6 | 1 | 6 | 1 1 | 97 | 600/1500 | 300/1000 | 10डी/20डी |
| GYFTY-8~12 | 8~12 | 2 | 5 | 1 1 | 97 | 600/1500 | 300/1000 | 10डी/20डी |
| GYFTY-14~18 | 14~18 | 3 | 4 | 1 1 | 97 | 600/1500 | 300/1000 | 10डी/20डी |
| GYFTY-20~24 | 20~24 | 4 | 3 | 1 1 | 97 | 600/1500 | 300/1000 | 10डी/20डी |
| GYFTY-26~30 | 26~30 | 5 | 2 | 1 1 | 97 | 600/1500 | 300/1000 | 10डी/20डी |
| GYFTY-32~36 | 32~36 | 6 | 1 | 1 1 | 97 | 600/1500 | 300/1000 | 10डी/20डी |
| GYFTY-38~42 | 38~42 | 7 | 0 | 1 1 | 97 | 600/1500 | 300/1000 | 10डी/20डी |
| GYFTY-44~48 | 44~48 | 4 | 2 | 12 | 113 | 600/1500 | 300/1000 | 10डी/20डी |
| GYFTY-50 ~ 60 | 50 ~ 60 | 5 | 1 | 12 | 113 | 600/1500 | 300/1000 | 10डी/20डी |
| GYFTY-62~72 | 62~72 | 6 | 0 | 12 | 113 | 600/1500 | 300/1000 | 10डी/20डी |
| GYFTY-2~6 | 2~6 | 1 | 7 | 12 | 120 | 1000/3000 | 300/1000 | 10डी/20डी |
| GYFTY-8~12 | 8~12 | 2 | 6 | 12 | 120 | 1000/3000 | 300/1000 | 10डी/20डी |
| GYFTY-14~18 | 14~18 | 3 | 5 | 12 | 120 | 1000/3000 | 300/1000 | 10डी/20डी |
| GYFTY-20~24 | 20~24 | 4 | 4 | 12 | 120 | 1000/3000 | 300/1000 | 10डी/20डी |
| GYFTY-26~30 | 26~30 | 5 | 3 | 12 | 120 | 1000/3000 | 300/1000 | 10डी/20डी |
| GYFTY-32~36 | 32~36 | 6 | 2 | 12 | 120 | 1000/3000 | 300/1000 | 10डी/20डी |
| GYFTY-38~42 | 38~42 | 7 | 1 | 12 | 120 | 1000/3000 | 300/1000 | 10डी/20डी |
| GYFTY-44~48 | 44~48 | 8 | 0 | 12 | 120 | 1000/3000 | 300/1000 | 10डी/20डी |
| GYFTY-50 ~ 60 | 50 ~ 60 | 5 | 2 | 13 | 137 | 1000/3000 | 300/1000 | 10डी/20डी |
| GYFTY-62~72 | 62~72 | 6 | 1 | 13 | 137 | 1000/3000 | 300/1000 | 10डी/20डी |
| GYFTY-74~84 | 74~84 | 7 | 0 | 13 | 137 | 1000/3000 | 300/1000 | 10डी/20डी |
| GYFTY-86~96 | 86~96 | 8 | 0 | 13.9 | 154 | 1000/3000 | 300/1000 | 10डी/20डी |
| GYFTY-98~108 | 98~108 | 9 | 1 | 15.3 | 185 | 1000/3000 | 300/1000 | 10डी/20डी |
| GYFTY-110~120 | 110~120 | 10 | 0 | 15.3 | 185 | 1000/3000 | 300/1000 | 10डी/20डी |
