| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | SKYLYNN or OEM, ODM |
| प्रमाणन: | ISO, ROHS, CE |
| न्यूनतम आदेश मात्रा: | 2 मी |
| पैकेजिंग विवरण: | लकड़ी का ड्रम |
| प्रसव के समय: | 5-10 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी, पश्चिम संघ |
| आपूर्ति की क्षमता: | 100,000 कोर |
| प्रतिरूप संख्या।: | GYTC8A | क्रश प्रतिरोध: | 300/1000 एन / 100 मिमी |
|---|---|---|---|
| संख्यात्मक छिद्र: | .200 ± 0.015NA | झुकने त्रिज्या: | 105/210 |
| हाई लाइट: | mAerial अल्टीमोड डुप्लेक्स फाइबर ऑप्टिक केबल,मल्टीमोड डुप्लेक्स फाइबर ऑप्टिक केबल GYTC8A,12 कोर opgw फाइबर ऑप्टिक केबल |
||
एरियल सेल्फ-सपोर्टिंग फिगर 8 फाइबर ऑप्टिक केबल GYTC8A
विवरण

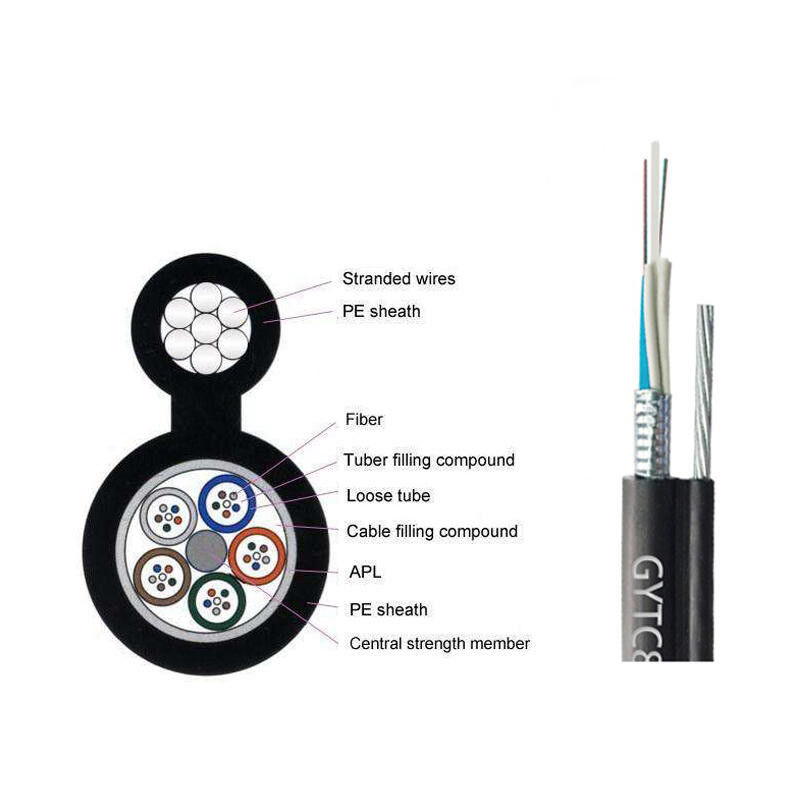

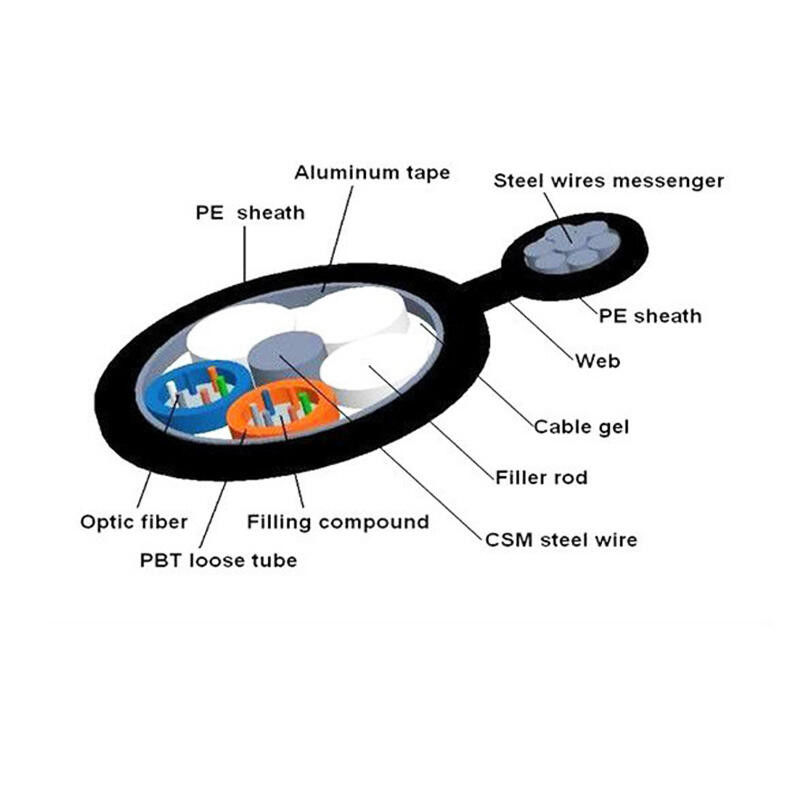

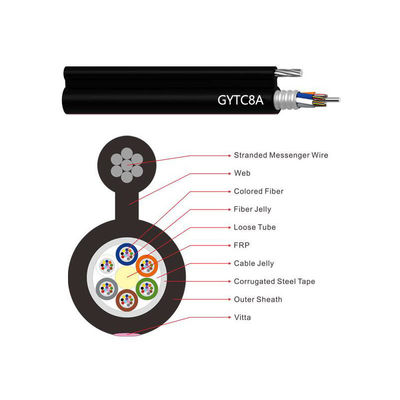

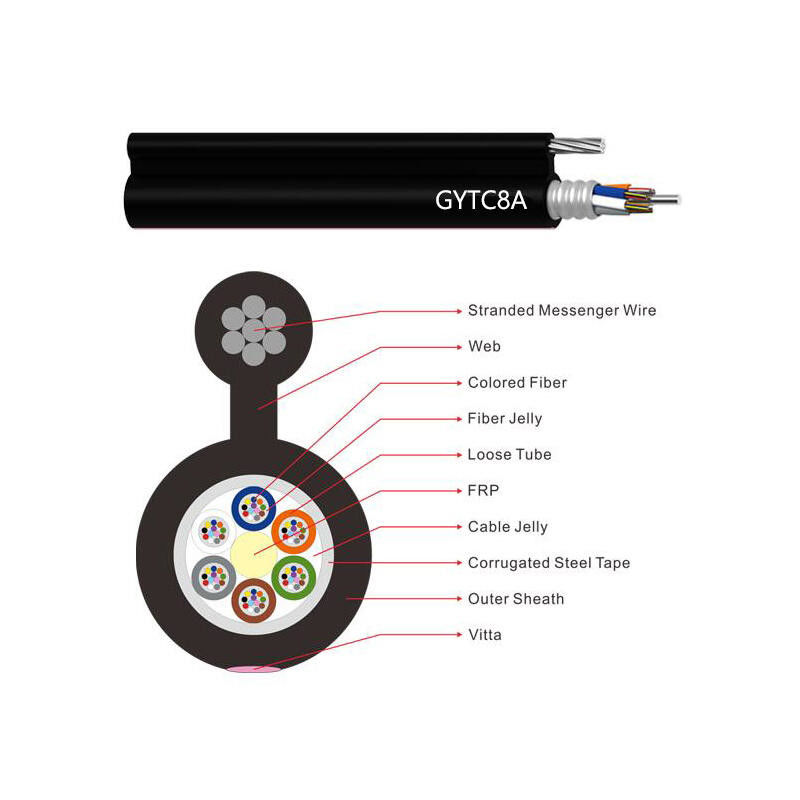

फाइबर, 250μm, एक उच्च मापांक प्लास्टिक से बनी एक ढीली ट्यूब में स्थित होते हैं।ट्यूब एक पानी प्रतिरोधी भरने वाले यौगिक से भरे हुए हैं।एक स्टील का तार कोर के केंद्र में एक धातु शक्ति सदस्य के रूप में स्थित होता है।ट्यूब (और फिलर्स) स्ट्रेंथ मेंबर के चारों ओर एक कॉम्पैक्ट और सर्कुलर केबल कोर में फंसे हुए हैं।केबल कोर के चारों ओर एक एल्यूमीनियम पॉलीइथिलीन लैमिनेट (एपीएल) नमी बाधा लागू होने के बाद, केबल का यह हिस्सा फंसे हुए तारों के साथ होता है क्योंकि सहायक भाग एक पॉलीइथाइलीन (पीई) म्यान के साथ फिगर 8 संरचना के साथ पूरा होता है।
विशेषताएँ
कम क्षीणन और फैलाव, अधिक लंबाई का विशेष नियंत्रण अलग-अलग वातावरण में अच्छा संचरण प्रदर्शन सुनिश्चित करता है।
उत्कृष्ट यांत्रिक प्रदर्शन
अच्छा लचीलापन और झुकने का प्रदर्शन
छोटे बाहरी व्यास, हल्कापन और कॉम्पैक्ट निर्माण
ऑप्टिकल अभिलक्षण
|
|
जी.652 |
जी.655 |
50/125μm |
62.5/125μm |
||
|
क्षीणन |
@850nm |
|
|
3.0 डीबी/किमी |
3.0 डीबी/किमी |
|
|
(+20 ℃) |
@ 1300 एनएम |
|
|
≤1.0 डीबी/किमी |
≤1.0 डीबी/किमी |
|
|
|
@1310nm |
≤0.36 डीबी/किमी |
≤0.40 डीबी/किमी |
|
|
|
|
|
@ 1550 एनएम |
≤0.22 डीबी/किमी |
≤0.23dB/किमी |
|
|
|
|
बैंडविड्थ (कक्षा ए) |
@850nm |
|
|
≥500 मेगाहर्ट्ज · किमी |
≥200 मेगाहर्ट्ज · किमी |
|
|
@ 1300 एनएम |
|
|
≥1000 मेगाहर्ट्ज · किमी |
600 मेगाहर्ट्ज · किमी |
|
|
|
संख्यात्मक छिद्र |
|
|
0.200 ± 0.015NA |
0.275 ± 0.015NA |
|
|
|
केबल कट-ऑफ तरंगदैर्ध्य (सीसी) |
≤1260एनएम |
≤1480एनएम |
|
|
|
|
तकनीकी मापदंड
|
केबल प्रकार |
फाइबर गणना |
ट्यूबों |
फिलर्स |
केबल व्यास मिमी |
केबल वजन किलो/किमी |
तन्यता ताकत |
क्रश प्रतिरोध |
झुकने त्रिज्या |
|
लंबी / छोटी अवधि |
लंबी / छोटी अवधि |
स्थिर सक्रिय |
||||||
|
(एन) |
(एन/100 मिमी) |
(मिमी) |
||||||
|
GYTC8A-6 |
6 |
1 |
5 |
10.4*18.3 |
150 |
2500/5000 |
300/1000 |
105/210 |
|
GYTC8A-12 |
12 |
2 |
4 |
10.4*18.3 |
150 |
2500/5000 |
300/1000 |
105/210 |
|
GYTC8A-24 |
24 |
4 |
2 |
10.4*18.3 |
150 |
2500/5000 |
300/1000 |
105/210 |
|
GYTC8A-36 |
36 |
6 |
0 |
10.4*18.3 |
150 |
2500/5000 |
300/1000 |
105/210 |
|
GYTC8A-48 |
48 |
4 |
2 |
11.3*19.2 |
170 |
2500/5000 |
300/1000 |
115/330 |
|
GYTC8A-60 |
60 |
5 |
1 |
11.3*19.2 |
170 |
2500/5000 |
300/1000 |
115/330 |
|
GYTC8A-72 |
72 |
6 |
0 |
11.3*19.2 |
170 |
2500/5000 |
300/1000 |
115/330 |
|
GYTC8A-96 |
96 |
8 |
0 |
12.7*20.6 |
200 |
2500/5000 |
300/1000 |
130/260 |
|
GYTC8A-144 |
144 |
12 |
0 |
15.5*23.4 |
270 |
2500/5000 |
300/1000 |
155/310 |
|
GYTC8A-192 |
192 |
8 |
0 |
14.5*22.4 |
250 |
2500/5000 |
300/1000 |
145/290 |
|
GYTC8A-288 |
288 |
12 |
0 |
18.1*26.0 |
350 |
2500/5000 |
300/1000 |
185/370 |
