| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | SKYLYNN or OEM, ODM |
| प्रमाणन: | ISO, ROHS, CE |
| न्यूनतम आदेश मात्रा: | 2 मी |
| पैकेजिंग विवरण: | लकड़ी के ड्रम, गत्ते का डिब्बा |
| प्रसव के समय: | 5-10 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी, पश्चिम संघ |
| आपूर्ति की क्षमता: | 100,000 कोर |
| प्रतिरूप संख्या।: | एफटीटीएच जीजेवाईएफजेएच | क्लैडिंग व्यास: | 125.0 ± 0.7 µm |
|---|---|---|---|
| क्लैडिंग नॉन-सर्कुलरिटी: | ≤0.7% | कोटिंग व्यास: | 245 ± 5μm |
| हाई लाइट: | 50 माइक्रोन एफटीटीएच ऑप्टिकल फाइबर केबल,एफटीटीपी एफटीटीएच ऑप्टिकल फाइबर केबल,ड्रॉप वायर फाइबर ऑप्टिक 2 एफ |
||
इंडोर / आउटडोर टाइट बफर डिस्ट्रीब्यूशन रिसर OFNR फाइबर ऑप्टिक केबल
ओवरहेड लाइनों के लिए FTTH FTTP एरियल ड्रॉप केबल ड्रॉप
विवरण

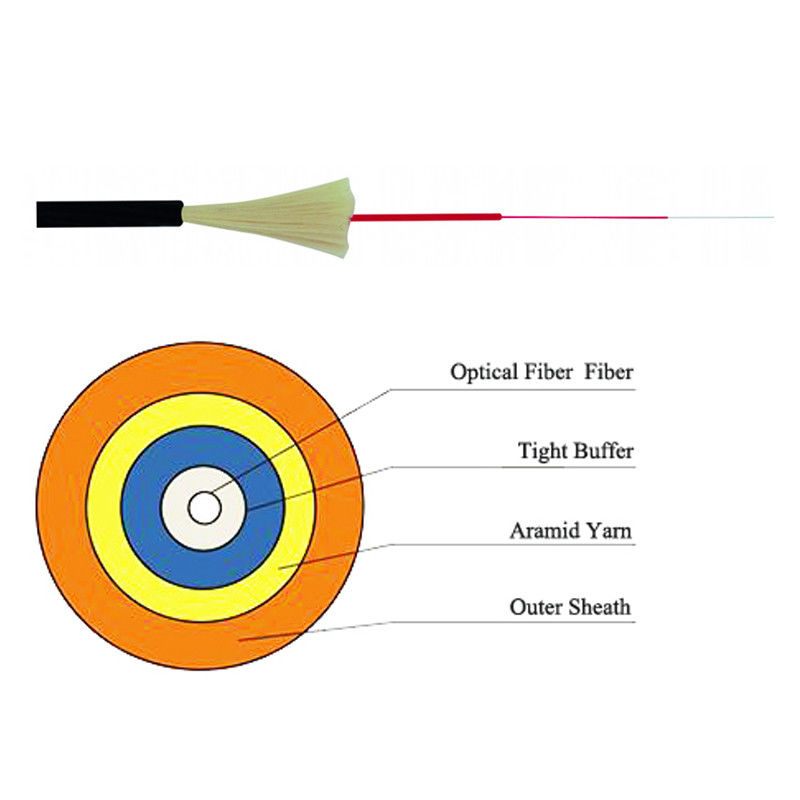

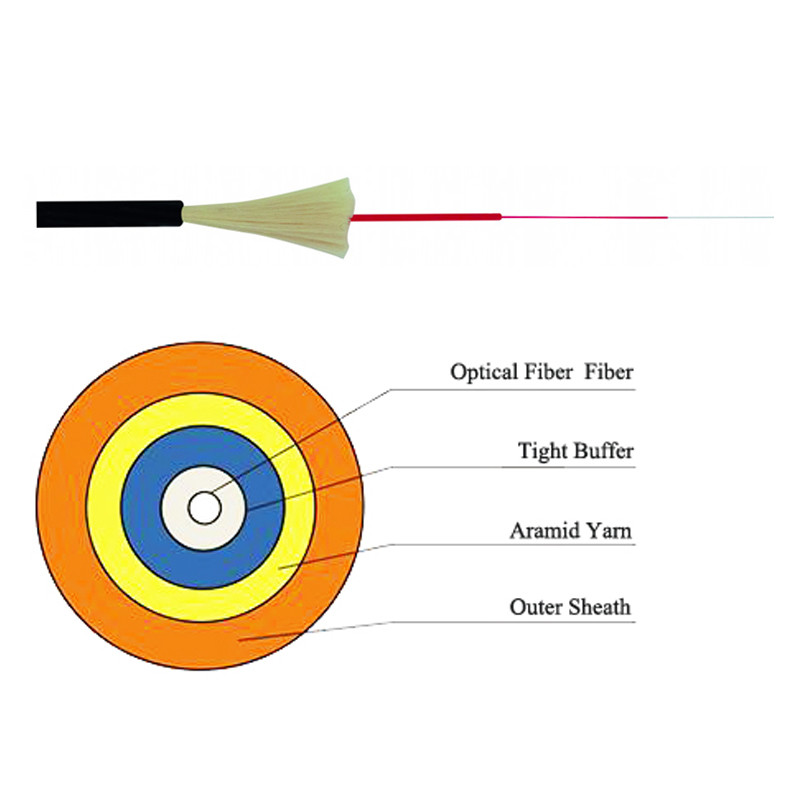

फाइबर ऑप्टिक रिसर केबल्स फ्लेम-रिटार्डेंट, यूवी-प्रतिरोधी, इनडोर / आउटडोर केबल हैं जिन्हें एरियल, डक्ट और डायरेक्ट-दफन एप्लिकेशन के लिए डिज़ाइन किया गया है, जिसमें बिल्डिंग में प्रवेश करते समय ट्रांज़िशन स्प्लिस की आवश्यकता नहीं होती है।1-24 फाइबर के फाइबर काउंट में उपलब्ध, टाइट-बफर कंस्ट्रक्शन लोकल एरिया नेटवर्क (LAN) में लो-फाइबर-काउंट एप्लिकेशन के लिए आसान समाप्ति की सुविधा देता है और फैन-आउट किट की आवश्यकता को समाप्त करता है।डिजाइन में आसान पहचान, लगातार स्ट्रिपिंग और सीधे समाप्ति के लिए टीआईए-598 रंग-कोडित 900 माइक्रोन टीबीआईआई बफर फाइबर शामिल हैं।50 माइक्रोन, 62.5 माइक्रोन, सिंगल-मोड और हाइब्रिड संस्करणों में उपलब्ध, केबल डिजाइन आईसीईए एस-104-696 परीक्षण मानदंडों को पूरा करता है और ओएनएनआर और एफटी -4 को रिसर और सामान्य प्रयोजन के उपयोग के लिए सूचीबद्ध किया गया है।केबल का छोटा व्यास और मोड़ त्रिज्या अंतरिक्ष-बाधित क्षेत्रों में आसान स्थापना की अनुमति देता है जबकि अभिनव जल-अवरोधक तकनीक ओएसपी अनुप्रयोगों के लिए आदर्श है।
विशेषताएँ
आवेदन पत्र
ऑप्टिकल अभिलक्षण (G657A2)
| विशेषताएं | स्थितियाँ | निर्दिष्ट मूल्य | इकाइयों |
| ज्यामितीय विशेषताएं | |||
| क्लैडिंग व्यास | 125.0 ± 0.7 | सुक्ष्ममापी | |
| क्लैडिंग नॉन-सर्कुलरिटी | 0.7 | % | |
| कोटिंग व्यास | 245 ± 5 | सुक्ष्ममापी | |
| कोटिंग/क्लैडिंग सांद्रता त्रुटि | 12 | सुक्ष्ममापी | |
| कोटिंग गैर-परिपत्र | 6.0 | % | |
| कोर/क्लैडिंग सांद्रता त्रुटि | 0.5 | सुक्ष्ममापी | |
| कर्ल | 4 | एम | |
| ऑप्टिकल विशेषताएं | |||
| 1310एनएम | 0.35 | डीबी/किमी | |
| 1383एनएम | 0.35 | डीबी/किमी | |
| 1550एनएम | 0.21 | डीबी/किमी | |
| क्षीणन | 1625एनएम | 0.23 | डीबी/किमी |
| क्षीणन बनाम तरंग दैर्ध्य | 1525~1575एनएम | 0.02 | मेगाहर्ट्ज * किमी |
| अधिकतमएक फर्क | |||
| 1285~1330एनएम | 0.03 | मेगाहर्ट्ज * किमी | |
| शून्य फैलाव तरंग दैर्ध्य | 1300~1324 | एनएम | |
| शून्य फैलाव ढलान | 0.092 | पीएस/(एनएम2*किमी) | |
| ध्रुवीकरण मोड फैलाव | |||
| पीएमडी अधिकतम व्यक्तिगत फाइबर | 0.1 | पीएस / किमी 1/2 | |
| पीएमडी डिजाइन लिंक मूल्य | 0.06 | पीएस / किमी 1/2 | |
| विशिष्ट बल | 0.04 | पीएस / किमी 1/2 | |
| केबल कट ऑफ वेवलेंथ | 1260 | एनएम | |
| मोड फ़ील्ड व्यास | 1550एनएम | 9.3 ~ 10.3 | सुक्ष्ममापी |
| 1310एनएम | 8.4~9.3 | सुक्ष्ममापी | |
| अपवर्तन का समूह सूचकांक | 1550एनएम | 1.467 | |
| 1310एनएम | 1.466 | ||
| पर्यावरणीय विशेषताएं | 1310 एनएम, 1550 एनएम और 1625 एनएम | ||
| तापमान सायक्लिंग | -60 ℃ से + 85 ℃ | 0.05 | डीबी/किमी |
| तापमान-आर्द्रता साइकिलिंग | -10 ℃ से + 85 ℃, | 0.05 | डीबी/किमी |
| 4% से 98% आरएच | |||
| जल विसर्जन | 23℃, 30 दिन | 0.05 | डीबी/किमी |
| सूखी गर्मी | 85℃, 30 दिन | 0.05 | डीबी/किमी |
| उमस वाली गर्मी | 85℃, 85% आरएच, 30 दिन | 0.05 | डीबी/किमी |
| यांत्रिक विनिर्देश | |||
| प्रमाण परीक्षण | 9.0 | एन | |
| 1.0 | % | ||
| 100 | केपीएसआइ | ||
| मैक्रो झुकने प्रेरित नुकसान | |||
| 1टर्न @5mm त्रिज्या | 1550एनएम | 0.15 | डीबी |
| 1टर्न @5mm त्रिज्या | 1625 मिमी | ≤0.45 | डीबी |
| 1टर्न @7.5mm त्रिज्या | 1550एनएम | 0.08 | डीबी |
| 1टर्न @7.5mm त्रिज्या | 1625 मिमी | 0.25 | डीबी |
| 1टर्न @10mm त्रिज्या | 1550एनएम | 0.03 | डीबी |
| 1टर्न @10mm त्रिज्या | 1625 मिमी | 0.10 | डीबी |
| कोटिंग पट्टी बल | विशिष्ट औसत बल | 1.5 | एन |
| शिखर बल | 1.3 8.9 | एन | |
| गतिशील तनाव जंग संवेदनशीलता पैरामीटर | 27 | ||
विनिर्देश
| विनिर्देश | इकाई | 4एफ | 6एफ | 8एफ | 12एफ | 24एफ |
| नाममात्र केबल व्यास | मिमी | 5.8 | 6.2 | 6.8 | 6.6 | 8.2 |
| नाममात्र वजन | किग्रा/किमी | 28 | 33 | 36 | 41 | 58 |
| तापमान की रेंज | डिग्री सेल्सियस | -10 से 70 | ||||
| मैक्स पुलिंग टेंशन | एन | 600 | 600 | 600 | 600 | 900 |
| मैक्स।क्रश प्रतिरोध | एन/100 मिमी | 500 | 500 | 500 | 500 | 500 |
| लॉन्ग टर्म क्रश | एन/100 मिमी | 250 | 250 | 250 | 250 | 250 |
| न्यूनतम।झुकने त्रिज्या - लोड के तहत | मिमी | 120 | 124 | 136 | 144 | 160 |
| न्यूनतम।झुकने त्रिज्या - कोई भार नहीं | मिमी | 89 | 93 | 102 | 108 | 120 |
| फाइबर और ट्यूब के लिए रंग कोड | नीला, नारंगी, हरा, भूरा, ग्रे, सफेद, लाल, काला, पीला, बैंगनी, गुलाबी, एक्वा | |||||
