| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | SKYLYNN or OEM, ODM |
| प्रमाणन: | ISO, ROHS, CE |
| न्यूनतम आदेश मात्रा: | 2 किमी |
| पैकेजिंग विवरण: | लकड़ी का ड्रम |
| प्रसव के समय: | 5-10 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी, पश्चिम संघ |
| आपूर्ति की क्षमता: | 100,000 कोर |
| प्रतिरूप संख्या।: | एडीएस | वितरण: | EXW/एफओबी/सीआईएफ |
|---|---|---|---|
| उद्गम देश: | शेन्ज़ेन | बहरी घेरा: | 12.5 |
| हाई लाइट: | एडीएसएस फाइबर ऑप्टिक केबल 50 मीटर,सिंगल जैकेट एडीएसएस ऑप्टिकल केबल 80 मीटर एडीएसएस फाइबर ऑप्टिक केबल,80m ADSS Fiber Optic Cable |
||

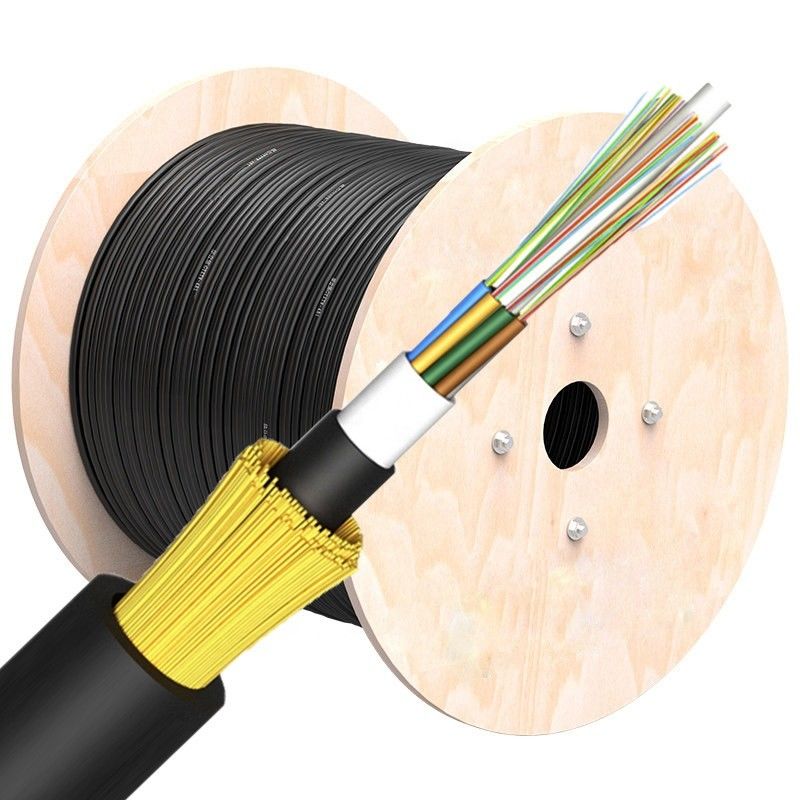

सभी डाइलेक्ट्रिक सेल्फ-सपोर्टिंग एरियल केबल (ADSS)

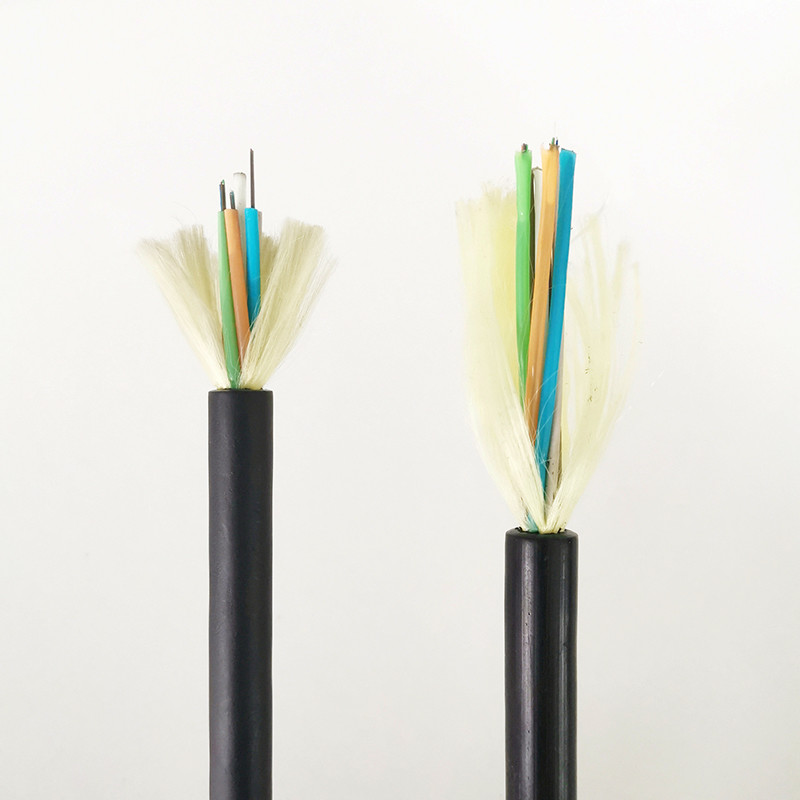

सिंगल जैकेट लूज ट्यूब केबल ADSS आउटडोर ऑप्टिकल फाइबर केबल
ADSS ड्रॉप केबल के लिए विवरण

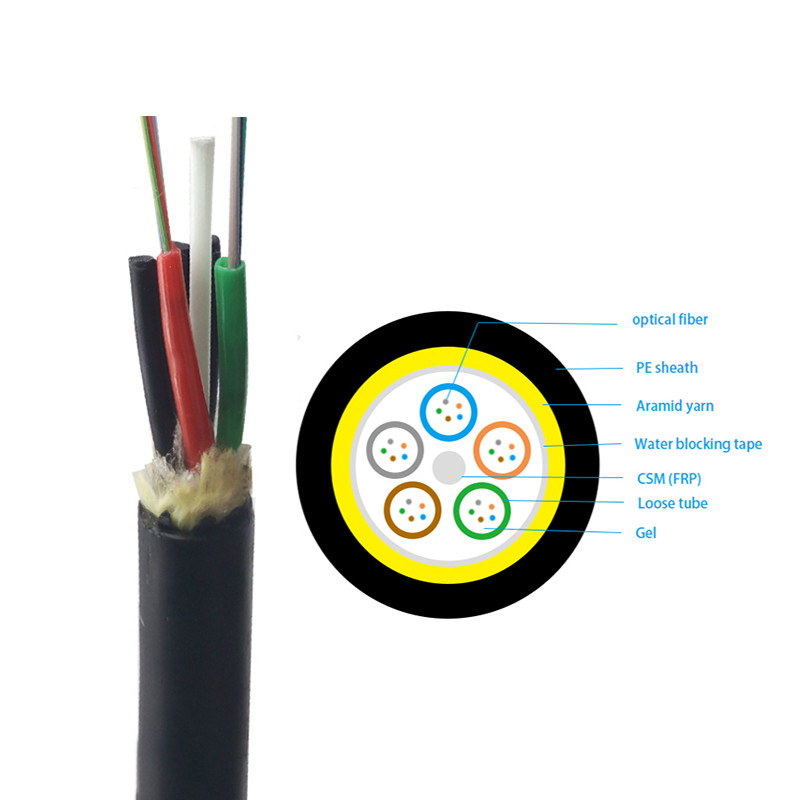

परिधीय शक्ति सदस्य के लिए अरामिड यार्न के साथ ऑप्टिकल केबल एडीएसएस प्रकार (ऑल डाइइलेक्ट्रिक सेल्फ सपोर्टिंग)।इस केबल में नवीन वाटरब्लॉकिंग सामग्री शामिल है, जो पारंपरिक बाढ़ परिसर की आवश्यकता को समाप्त करती है और कुशल और शिल्प-अनुकूल केबल तैयार करती है।जबकि संकेंद्रित, स्व-सहायक केबल डिज़ाइन मानक हार्डवेयर और स्थापना विधियों का उपयोग करके आसान, एक-चरण स्थापना की अनुमति देता है, एसजेड-फंसे, ढीली ट्यूब डिज़ाइन ऑप्टिकल फाइबर को स्थापना और पर्यावरणीय कठोरता से अलग करती है और मध्य-अवधि पहुंच की सुविधा प्रदान करती है।
सिंगल मोड और मल्टीमोड फाइबर दोनों को एडीएसएस केबल्स में अधिकतम 144 फाइबर के साथ व्यवस्थित किया जा सकता है।
ऑप्टिकल अभिलक्षण
| जी.652 | जी.655 | 50/125μm | 62.5/125μm | ||
| क्षीणन | @850nm | 3.0 डीबी/किमी | 3.0 डीबी/किमी | ||
| (+20 ℃) | @ 1300 एनएम | ≤1.0 डीबी/किमी | ≤1.0 डीबी/किमी | ||
| @1310nm | ≤0.36 डीबी/किमी | ≤0.40 डीबी/किमी | |||
| @ 1550 एनएम | ≤0.22 डीबी/किमी | ≤0.23dB/किमी | |||
| बैंडविड्थ (कक्षा ए) | @850nm | ≥500 मेगाहर्ट्ज · किमी | ≥200 मेगाहर्ट्ज · किमी | ||
| @ 1300 एनएम | ≥1000 मेगाहर्ट्ज · किमी | 600 मेगाहर्ट्ज · किमी | |||
| संख्यात्मक छिद्र | 0.200 ± 0.015NA | 0.275 ± 0.015NA | |||
| केबल कट-ऑफ तरंगदैर्ध्य (सीसी) | ≤1260एनएम | ≤1480एनएम | |||
तकनीकी मापदंड
| बाहरी व्यास | वजन तनाव kN | Ref.दैनिक अधिकतम कार्य तनाव kN | अधिकतम स्वीकार्य कार्य तनाव kN | तोड़ ताकत kN | ताकत सदस्य सीएसए mm2 | लोच का मापांक kN/mm2 | गर्मी विस्तार गुणांक × 10-6/क | उपयुक्त अवधि (एम) (एनईएससी मानक, एम) | ||||
| पीई म्यान | एटी म्यान | ए | बी | सी | डी | |||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
| 13 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
| 13.3 | 137 | 148 | 3 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1 | 420 | 280 | 400 | 280 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22 | 16.4 | 0.6 | 570 | 380 | 550 | 380 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18 | 0.3 | 670 | 460 | 650 | 460 |
| 15.5 | 190 | 204 | 9 | 26 | 60 | 32.2 | 19.1 | 0.1 | 750 | 530 | 750 | 510 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33 | 19.6 | 0.1 | 800 | 560 | 800 | 560 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40 | 20.1 | 0.1 | 880 | 650 | 880 | 650 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48 | 24 | -0.4 | 1000 | 750 | 1000 | 760 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51 | 25.1 | -0.5 | 1100 | 800 | 1100 | 830 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | -0.8 | 1180 | 880 | 1180 | 900 |
सभी डाइलेक्ट्रिक सेल्फ सपोर्टिंग के लिए सुविधाएँ
