G657A2 G657B3 फाइबर ऑप्टिक FTTH ड्रॉप केबल नायलॉन अदृश्य पारदर्शी

बुनियादी जानकारी
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: SKYLYNN or OEM, ODM
प्रमाणन: ISO, ROHS, CE
न्यूनतम आदेश मात्रा: 2 किमी
पैकेजिंग विवरण: लकड़ी के ड्रम, गत्ते का डिब्बा
प्रसव के समय: 5-10 दिन
भुगतान शर्तें: टी/टी, एल/सी, पश्चिम संघ
आपूर्ति की क्षमता: 100,000 कोर
विस्तार जानकारी
प्रतिरूप संख्या।: एफटीटीएच जीजेवाईएफजेएच आवेदन पत्र: एफटीटीएच एफटीटीबी एफटीटीएक्स नेटवर्क
फाइबर प्रकार: G657A2 प्रोडक्ट का नाम: एफटीटीएच इंडोर केबल
प्रमाणन: ISO9001/CE/RoHS जैकेट सामग्री: LSZH
हाई लाइट:

G657B3 फीट फ्लैट ड्रॉप केबल

,

G657A2 एफटीटीएच ड्रॉप केबल

,

नायलॉन फीट फ्लैट ड्रॉप केबल


उत्पाद विवरण

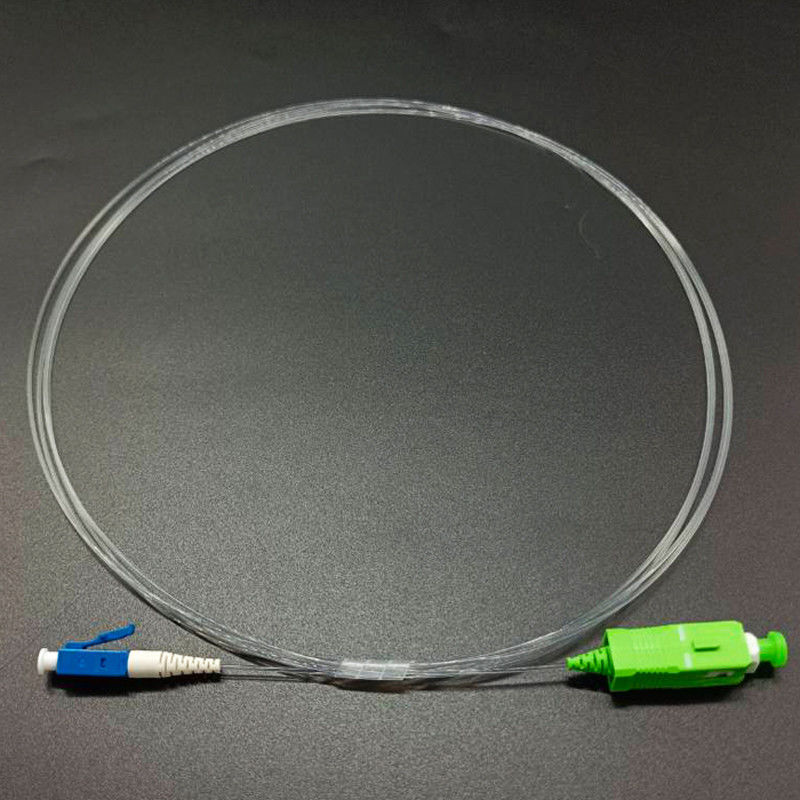

G657A2 G657B3 नायलॉन अदृश्य पारदर्शी फाइबर ऑप्टिक FTTH ड्रॉप केबल

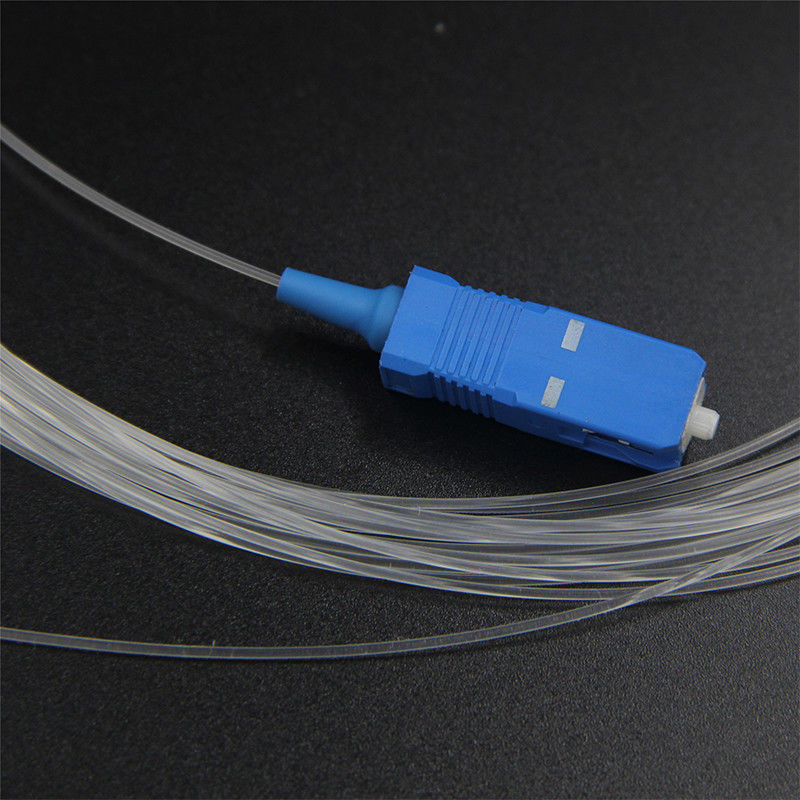

अदृश्य फाइबर ऑप्टिक पैच कॉर्ड

1. पुनर्निर्मित किए गए घरों, कार्यालयों, वाणिज्यिक दुकानों आदि के इनडोर वातावरण को हल करें।
2. पूर्ण किए गए सजावट कार्यों को नुकसान पहुंचाए बिना, सजावट प्रभाव को प्रभावित किए बिना या बहुत कम प्रभाव डाले बिना।
3. पाइप, कोई छेद, कोई रिवेट्स और अन्य फिक्सिंग विधियों को पहनने की आवश्यकता नहीं है।
4. कोने की रेखाओं, दरवाजों और खिड़कियों, खिड़की के किनारों आदि के साथ, फाइबर को घर तक फैलाएँ और कमरे के किसी भी कोने तक फैलाएँ।
5. न केवल यह सुंदर है, बल्कि इसे निवासियों को कम से कम परेशानी के साथ जल्दी और आसानी से स्थापित किया जा सकता है, और निर्माण की कठिनाई और सामग्री की लागत को बहुत कम कर सकता है।





विशेषताएँ
कम इंसर्शन लॉस हाई रिटर्न लॉस

उत्कृष्ट यांत्रिक धीरज

उच्च विश्वसनीयता और स्थिरता

दोहराव और विनिमेयता में अच्छा





आवेदन पत्र
फाइबर ऑप्टिक संचार नेटवर्क

ऑप्टिकल एक्सेस नेटवर्क

डाटा प्रोसेसिंग नेटवर्क

परिसर की स्थापना





ऑप्टिकल अभिलक्षण (G657A2)

विशेषताएं स्थितियाँ निर्दिष्ट मूल्य इकाइयों
ज्यामितीय विशेषताएं
क्लैडिंग व्यास 125.0 ± 0.7 सुक्ष्ममापी
क्लैडिंग नॉन-सर्कुलरिटी 0.7 %
कोटिंग व्यास 245 ± 5 सुक्ष्ममापी
कोटिंग/क्लैडिंग सांद्रता त्रुटि 12 सुक्ष्ममापी
कोटिंग गैर-परिपत्र 6.0 %
कोर/क्लैडिंग सांद्रता त्रुटि 0.5 सुक्ष्ममापी
कर्ल 4 एम
ऑप्टिकल विशेषताएं
1310एनएम 0.35 डीबी/किमी
1383एनएम 0.35 डीबी/किमी
1550एनएम 0.21 डीबी/किमी
क्षीणन 1625एनएम 0.23 डीबी/किमी
क्षीणन बनाम तरंग दैर्ध्य 1525~1575एनएम 0.02 मेगाहर्ट्ज * किमी
अधिकतमएक फर्क
1285~1330एनएम 0.03 मेगाहर्ट्ज * किमी
शून्य फैलाव तरंग दैर्ध्य 1300~1324 एनएम
शून्य फैलाव ढलान 0.092 पीएस/(एनएम2*किमी)
ध्रुवीकरण मोड फैलाव
पीएमडी अधिकतम व्यक्तिगत फाइबर 0.1 पीएस / किमी 1/2
पीएमडी डिजाइन लिंक मूल्य 0.06 पीएस / किमी 1/2
विशिष्ट बल 0.04 पीएस / किमी 1/2
केबल कट ऑफ वेवलेंथ 1260 एनएम
मोड फ़ील्ड व्यास 1550एनएम 9.3 ~ 10.3 सुक्ष्ममापी
1310एनएम 8.4~9.3 सुक्ष्ममापी
अपवर्तन का समूह सूचकांक 1550एनएम 1.467
1310एनएम 1.466
पर्यावरणीय विशेषताएं 1310 एनएम, 1550 एनएम और 1625 एनएम
तापमान सायक्लिंग -60 ℃ से + 85 ℃ 0.05 डीबी/किमी
तापमान-आर्द्रता साइकिलिंग -10 ℃ से + 85 ℃, 0.05 डीबी/किमी
4% से 98% आरएच
जल विसर्जन 23℃, 30 दिन 0.05 डीबी/किमी
सूखी गर्मी 85℃, 30 दिन 0.05 डीबी/किमी
उमस वाली गर्मी 85℃, 85% आरएच, 30 दिन 0.05 डीबी/किमी
यांत्रिक विनिर्देश
प्रमाण परीक्षण 9.0 एन
1.0 %
100 केपीएसआइ
मैक्रो झुकने प्रेरित नुकसान
1टर्न @5mm त्रिज्या 1550एनएम 0.15 डीबी
1टर्न @5mm त्रिज्या 1625 मिमी ≤0.45 डीबी
1टर्न @7.5mm त्रिज्या 1550एनएम 0.08 डीबी
1टर्न @7.5mm त्रिज्या 1625 मिमी 0.25 डीबी
1टर्न @10mm त्रिज्या 1550एनएम 0.03 डीबी
1टर्न @10mm त्रिज्या 1625 मिमी 0.10 डीबी
कोटिंग पट्टी बल विशिष्ट औसत बल 1.5 एन
शिखर बल 1.3 8.9 एन
गतिशील तनाव जंग संवेदनशीलता पैरामीटर 27




विनिर्देश

विनिर्देश इकाई 4एफ 6एफ 8एफ 12एफ 24एफ
नाममात्र केबल व्यास मिमी 5.8 6.2 6.8 6.6 8.2
नाममात्र वजन किग्रा/किमी 28 33 36 41 58
तापमान की रेंज डिग्री सेल्सियस -10 से 70
मैक्स पुलिंग टेंशन एन 600 600 600 600 900
मैक्स।क्रश प्रतिरोध एन/100 मिमी 500 500 500 500 500
लॉन्ग टर्म क्रश एन/100 मिमी 250 250 250 250 250
न्यूनतम।झुकने त्रिज्या - लोड के तहत मिमी 120 124 136 144 160
न्यूनतम।झुकने त्रिज्या - कोई भार नहीं मिमी 89 93 102 108 120
फाइबर और ट्यूब के लिए रंग कोड नीला, नारंगी, हरा, भूरा, ग्रे, सफेद, लाल, काला, पीला, बैंगनी, गुलाबी, एक्वा
